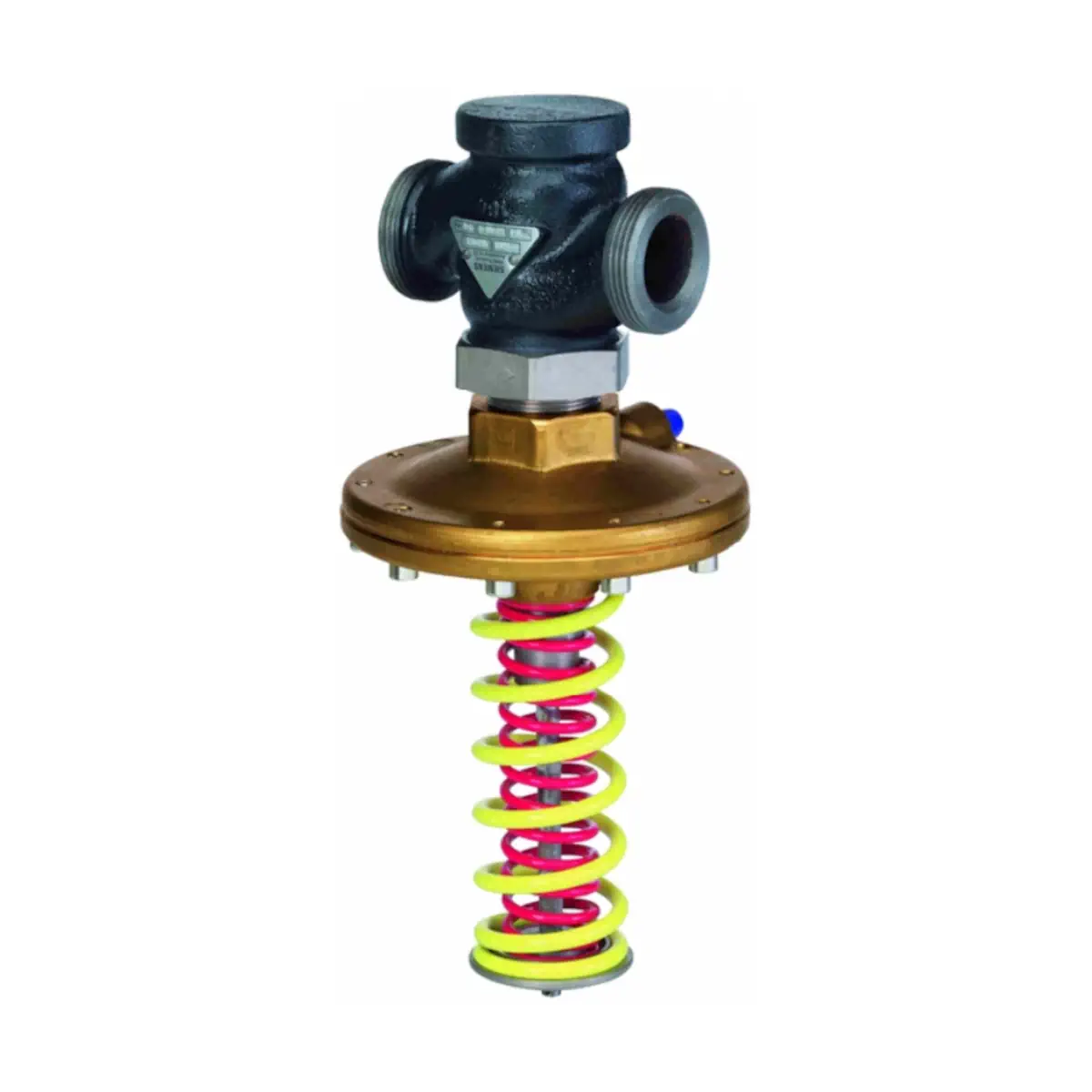

VHG519L15-5 Regulator różnicy ciśnienia o zmiennej nastawie, PN25, 1..150 [°C], do montażu na zasilaniu lub powrocie, DN15, kvs 5 [m3/h]

VHG519L15-5 to samoczynnie działający regulator różnicy ciśnienia PN25 z serii ACVATIX firmy Siemens, przeznaczony do zamkniętych obiegów hydraulicznych w sieciach ciepłowniczych oraz instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) z czynnikami o temperaturze do 150 °C. Korpus z żeliwa sferoidalnego GJS-400-15, średnica nominalna DN15 i współczynnik przepływu kvs = 5 m³/h zapewniają stabilne utrzymywanie zadanej różnicy ciśnienia Δpw w zakresie 30…210 kPa. Regulator może być montowany na przewodzie zasilającym lub powrotnym i jest standardowo dostarczany z dwiema rurkami impulsowymi ALP16.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VHG519L15-5
• Typ urządzenia: samoczynnie działający regulator różnicy ciśnienia z regulowaną nastawą Δpw (wersja L z żółtą sprężyną)
• Średnica nominalna: DN15
• Ciśnienie nominalne: PN25
• Ciśnienie dopuszczalne: 2500 kPa (25 bar) wg ISO 7268 / EN 1333
• Współczynnik kvs: 5 m³/h (zimna woda 5…30 °C, całkowicie otwarty regulator H100, spadek ciśnienia 100 kPa)
• Zakres nastawy różnicy ciśnienia Δpw: 30…210 kPa (żółta sprężyna)
• Maksymalna dopuszczalna różnica ciśnienia Δpmax: 1600 kPa między króćcem wlotowym i wylotowym
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Dopuszczalne czynniki – płyny: woda chłodnicza; woda grzewcza niskiej i wysokiej temperatury; woda ze środkami przeciwzamarzaniowymi; woda z przeciwutleniaczami; woda z dodatkami wg VDI 2035
• Dopuszczalne czynniki – para: para niskiego ciśnienia do 0,4 MPa
• Maksymalna temperatura czynnika: do 150 °C
• Korpus regulatora: żeliwo sferoidalne GJS-400-15
• Pokrywy komory membrany: żeliwo sferoidalne GJS-400-15
• Grzybek, gniazdo i trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Przyłącze gwintowane korpusu: G 1 wg ISO 228-1
• Przyłącza rurek impulsowych: G¼ B
• Rurki impulsowe w komplecie: 2 × ALP16, długość 1600 mm, przyłącza M8 × 1 (od strony regulatora) / G¼ B (od strony instalacji), materiał: miedź
• Wymiary regulatora DN15: L1 = 100 mm, L2 = 119 mm, L3 = 254 mm, B = 9 mm, H = 44,5 mm
• Masa: ok. 4,1 kg

Zastosowanie

Regulator VHG519L15-5 przeznaczony jest do stosowania jako regulator różnicy ciśnienia w sieciach ciepłowniczych oraz instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych z czynnikami o temperaturze do 150 °C. Pracuje w zamkniętych obiegach hydraulicznych, utrzymując stałą, zadaną różnicę ciśnienia Δpw między zasilaniem a powrotem instalacji.

Funkcje i działanie

Samoczynne utrzymywanie różnicy ciśnienia

VHG519L15-5 jest samoczynnie działającym regulatorem różnicy ciśnienia. Na wbudowaną membranę doprowadzone jest ciśnienie z przewodu zasilającego i powrotnego instalacji za pomocą rurek impulsowych. Odkształcenie membrany przenoszone jest na grzybek zaworu:

• przy wzroście całkowitej różnicy ciśnienia Δp_Całkowita regulator jest przymykany,
• przy spadku całkowitej różnicy ciśnienia regulator jest otwierany,

dzięki czemu regulowana różnica ciśnienia Δp_w utrzymywana jest na stałym poziomie. Grzybek jest odciążony ciśnieniowo, dlatego regulowana różnica ciśnienia Δp_w nie wpływa na stosunek ciśnienia Δp_VHG wewnątrz regulatora ani na całkowitą różnicę ciśnienia Δp_Całkowita. Do niezawodnego działania wymagane jest zapewnienie minimalnej całkowitej różnicy ciśnień w instalacji wraz z regulatorem, zgodnie z doborem według karty katalogowej.

Zakres nastawy Δpw – wersja L (żółta sprężyna)

• Wersja VHG519L.. wyposażona jest w żółtą sprężynę regulacyjną.
• Dla modelu VHG519L15-5 zakres nastawy regulowanej różnicy ciśnienia Δp_w = 30…210 kPa.
• W przypadku, gdy wymagana różnica ciśnienia znajduje się pomiędzy zakresami sprężyn (czerwona/żółta), zaleca się wybór zakresu z mniejszymi wartościami regulowanej różnicy ciśnienia Δp_w w celu uzyskania odpowiedniej czułości regulatora.

Rurki impulsowe ALP..

• Ciśnienie z przewodu zasilającego i powrotnego do komory membrany regulatora doprowadzane jest za pomocą rurek impulsowych ALP...
• Regulator VHG519L15-5 jest standardowo dostarczany z dwoma rurkami ALP16 o długości 1600 mm (M8 × 1 od strony regulatora / G¼ B od strony instalacji, materiał: miedź).
• Jeżeli wymagana jest większa odległość między regulatorem a punktami pomiaru ciśnienia, dostępne są rurki impulsowe ALP25 o długości 2500 mm (M8 × 1 / G¼ B, miedź – zamawiane oddzielnie).
• Zaleca się prowadzenie rurek impulsowych do instalacji poziomo, co ogranicza możliwość przedostawania się zanieczyszczeń do wnętrza regulatora i zapobiega jego nieprawidłowemu działaniu.

Wyposażenie dodatkowe (opcjonalne, DN15)

Do regulatora VHG519L15-5 dostępne są następujące akcesoria przyłączeniowe (zamawiane oddzielnie):

• ALG152 – komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych VHG519.. DN15: od strony regulatora gwint G 1, od strony instalacji Rp ½, materiał: żeliwo ciągliwe.
• ALG152B (nr magazynowy S55846-Z100) – komplet śrubunków gwintowanych (2 szt.) do VHG519.. DN15: od strony regulatora gwint G 1, od strony instalacji Rp ½, materiał: mosiądz, do czynników o temperaturze do 100 °C.
• ALS202 – komplet śrubunków z przyłączami do spawania (2 szt.) do VHG519.. DN15: od strony regulatora gwint G 1, od strony instalacji przyłącze do rurociągu o średnicy zewnętrznej 26,8 mm, materiał: stal.
• ALP25 – rurki impulsowe o długości 2500 mm do podłączenia ciśnienia z zasilenia i powrotu instalacji HVAC do regulatora, przyłącza M8 × 1 (od strony regulatora) / G¼ B (od strony instalacji), materiał: miedź.

Dane techniczne

• Typ: VHG519L15-5
• Średnica nominalna DN: 15
• Ciśnienie nominalne: PN25
• Ciśnienie dopuszczalne: 2500 kPa (25 bar) wg ISO 7268 / EN 1333
• Współczynnik kvs: 5 m³/h (zimna woda 5…30 °C, całkowicie otwarty regulator H100, Δp = 100 kPa)
• Zakres nastawy różnicy ciśnienia Δp_w: 30…210 kPa (żółta sprężyna)
• Maksymalna różnica ciśnienia na regulatorze Δp_max: 1600 kPa
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Dopuszczalna temperatura czynnika: do 150 °C
• Dopuszczalne czynniki – płyny: woda chłodnicza; woda grzewcza niskiej i wysokiej temperatury; woda ze środkami przeciwzamarzaniowymi; woda z przeciwutleniaczami; woda z dodatkami wg VDI 2035
• Dopuszczalne czynniki – para: para niskiego ciśnienia do 0,4 MPa
• Korpus: żeliwo sferoidalne GJS-400-15
• Pokrywy komory membrany: żeliwo sferoidalne GJS-400-15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienie: EPDM
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Przyłącze gwintowane korpusu: G 1 wg ISO 228-1
• Przyłącza rurek impulsowych w korpusie: G¼ B
• Rurki impulsowe (w komplecie): 2 × ALP16, długość 1600 mm, przyłącza M8 × 1 / G¼ B, materiał: miedź
• Wymiary regulatora DN15: L1 = 100 mm, L2 = 119 mm, L3 = 254 mm, B = 9 mm, H = 44,5 mm
• Masa: ok. 4,1 kg

Montaż i wskazówki eksploatacyjne

• Regulator VHG519L15-5 może być montowany zarówno na przewodzie zasilającym, jak i powrotnym.
• Jeżeli całkowita różnica ciśnienia Δp_Całkowita na regulatorze nie przekracza dwukrotności maksymalnej wartości Δp_w,nastawa lub 200 kPa, zalecany jest montaż na powrocie, gdzie panują niższe temperatury, co korzystnie wpływa na trwałość uszczelnień.
• Gdy całkowita różnica ciśnienia znacznie przekracza 200 kPa, zaleca się montaż na zasilaniu w celu zabezpieczenia zainstalowanych urządzeń.
• Regulator musi być montowany tak, aby kierunek przepływu medium był zgodny z oznaczeniem strzałką na korpusie urządzenia.
• Woda w instalacji powinna odpowiadać jakości zalecanej wg VDI 2035.
• Dla zwiększenia niezawodności działania przed regulatorem zaleca się montaż filtra zanieczyszczeń.
• Rurki impulsowe należy prowadzić do instalacji poziomo, aby ograniczyć możliwość przedostawania się zanieczyszczeń do wnętrza regulatora.
• Regulator, śrubunki podłączeniowe i rurki impulsowe można podłączyć na obiekcie bez użycia specjalnych narzędzi; nie jest wymagana kalibracja – urządzenie dostarczane jest z instrukcją montażu.

Podsumowanie

Siemens ACVATIX VHG519L15-5 to regulator różnicy ciśnienia PN25 dla średnicy DN15 z regulowaną nastawą Δp_w 30…210 kPa i współczynnikiem przepływu kvs = 5 m³/h. Dzięki korpusowi z żeliwa sferoidalnego GJS-400-15, elementom wewnętrznym ze stali nierdzewnej oraz membranie i uszczelnieniom z EPDM zapewnia niezawodną pracę w zamkniętych obiegach hydraulicznych sieci ciepłowniczych oraz instalacji grzewczych, wentylacyjnych i klimatyzacyjnych z czynnikami o temperaturze do 150 °C.

Pliki do pobrania:
VHG519L15-5 Karta katalogowa
