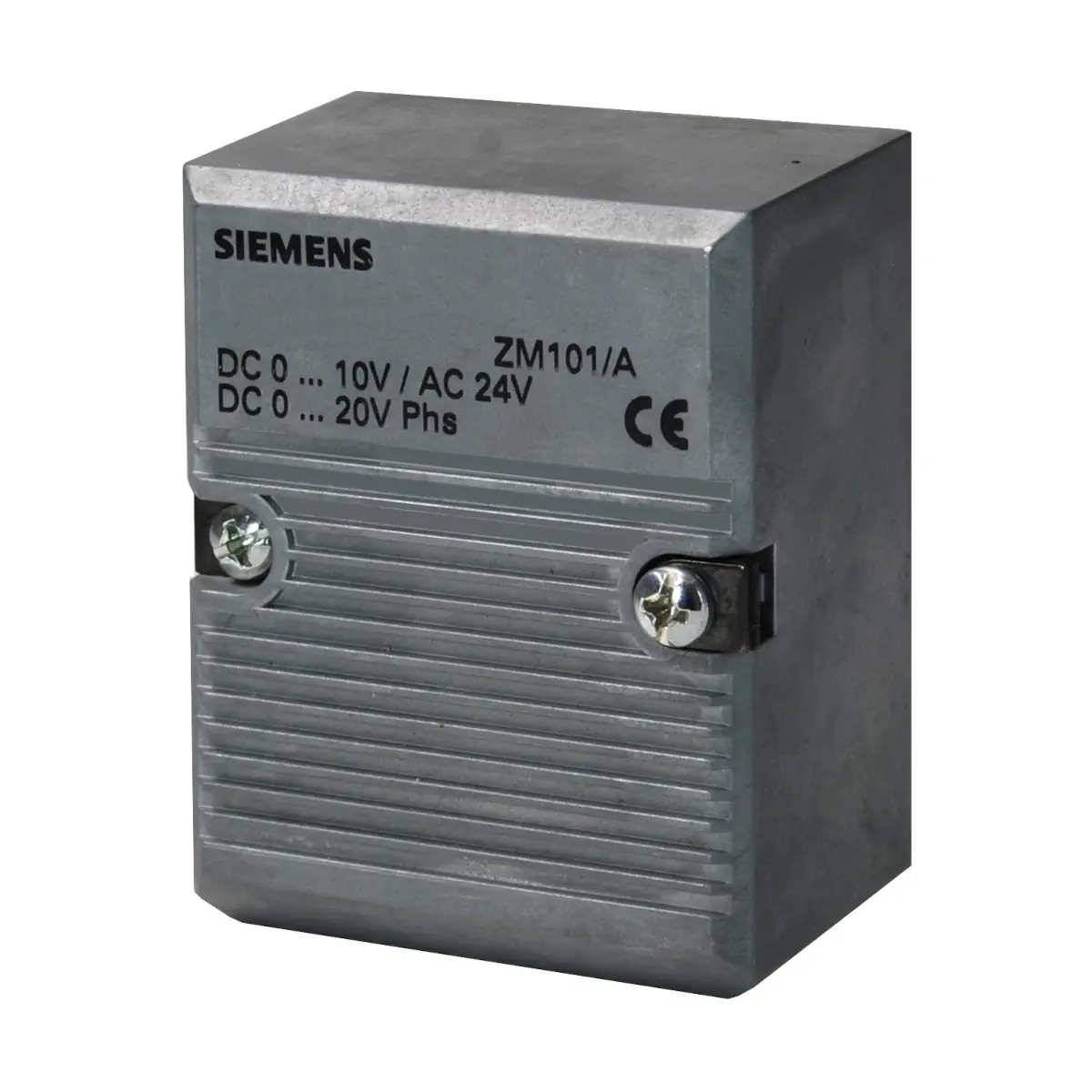

ZM101/A Obudowa przyłączeniowa do zaworów M2.. i M3.., 0..10 [V] lub 0..20 [V] Phs

ZM101/A to obudowa przyłączeniowa ACVATIX™ przeznaczona do sterowania zaworami regulacyjnymi Siemens z siłownikami magnetycznymi. Urządzenie pracuje jako przetwornik sygnału / wzmacniacz mocy – przekształca sygnał sterujący 0…10 V DC na wyjściowy sygnał 0…20 V DC Phs (z odcięciem fazy). Zasilanie realizowane jest z 24 V AC, a obudowa w wersji ZM101/A posiada podwyższony stopień ochrony IP54.

Najważniejsze cechy

• Producent: Siemens
• Model: ZM101/A
• Typ: obudowa przyłączeniowa (przetwornik sygnału / wzmacniacz mocy) do zaworów z siłownikami magnetycznymi
• Zastosowanie: sterowanie zaworami regulacyjnymi z siłownikami magnetycznymi Siemens
• Zasilanie: 24 V AC (+15% / -10%), 50/60 Hz
• Sygnał wejściowy (sterujący): 0…10 V DC
• Sygnał wyjściowy: 0…20 V DC Phs (z odcięciem fazy)
• Typowy zakres roboczy (0…100% skoku): 5…7,5 V DC (wejście) / 10…15 V DC Phs (wyjście)
• Stopień ochrony obudowy: IP54

Zastosowanie

ZM101/A służy do sterowania zaworami regulacyjnymi Siemens z siłownikami magnetycznymi. Obudowa przyłączeniowa może pracować w dwóch trybach:

• Tryb przetwarzania sygnału: konwersja 0…10 V DC na 0…20 V DC Phs (zasilanie 24 V AC).
• Tryb puszki podłączeniowej (bez przetwarzania): zasilanie bezpośrednio sygnałem 0…20 V DC Phs – w tym przypadku nie wolno podłączać zasilania 24 V AC.

Na właściwości regulacyjne zaworów z siłownikami magnetycznymi nie wpływa ani typ obudowy przyłączeniowej, ani rodzaj sygnału sterującego.

Funkcje i działanie

• Przetwarzanie sygnału: obudowa przekształca sygnał 0…10 V DC na 0…20 V DC Phs (odcięcie fazy).
• Zakres roboczy zaworu: typowo odpowiada sygnałowi 5…7,5 V DC (wejście) oraz 10…15 V DC Phs (wyjście); zakres roboczy zależy od wzrostu temperatury cewki i wielkości zaworu.
• Wejścia odizolowane rezystancyjnie: wzmacniacz różnicowy z wejściami jest odizolowany od źródła zasilania dużą rezystancją.
• Połączenie 3-żyłowe: masa [3] musi być podłączona do zacisku [1] źródła zasilania.

Podłączenie elektryczne i okablowanie

• Doprowadzenie kabla: 2 × PG11
• Zaciski podłączeniowe: zaciski śrubowe do przewodów do 4 mm²
• Minimalny przekrój przewodu: 0,75 mm²
• Uwaga serwisowa: przed podłączeniem lub odłączeniem urządzenia należy zawsze wyłączyć źródło zasilania; nie rozłączać ani nie podłączać przewodów przy włączonym napięciu.
• Tryb 0…20 V DC Phs (bez przetwarzania): nie podłączać zasilania 24 V AC oraz zwrócić uwagę na biegunowość zacisków sygnału 0…20 V DC Phs.

Dane techniczne (ZM101/A)

• Zasilanie: tylko niskie napięcie bezpieczne (SELV, PELV)
• Napięcie zasilające: 24 V AC (+15% / -10%)
• Częstotliwość: 50…60 Hz
• Maks. moc pozorna (SNA) dla ZM1..: ≤ 40 VA
• Sygnał sterujący (wejście): 0…10 V DC (alternatywnie możliwe zasilanie bezpośrednie 0…20 V DC Phs bez 24 V AC)
• Rezystancja wejścia 0…10 V DC: > 90 kΩ
• Zgodność elektromagnetyczna (aplikacja): do stosowania w środowisku mieszkalnym, handlowym i przemysłowym
• Standard produktu: EN 60730-x
• Bezpieczeństwo elektryczne: EN 60730-1
• Stopień ochrony obudowy: IP54

Dobór transformatora

• Wzór doboru: PTra = 1,4 × suma poszczególnych obciążeń

Wymiary

• Wymiary (wys. × szer. × gł.): 76 × 60 × 40 mm

Podsumowanie

Siemens ZM101/A to obudowa przyłączeniowa IP54 do zaworów z siłownikami magnetycznymi, która umożliwia sterowanie z sygnału 0…10 V DC poprzez konwersję na 0…20 V DC Phs (zasilanie 24 V AC). Może również pracować jako puszka podłączeniowa przy bezpośrednim sygnale 0…20 V DC Phs – wtedy bez podłączania 24 V AC.
