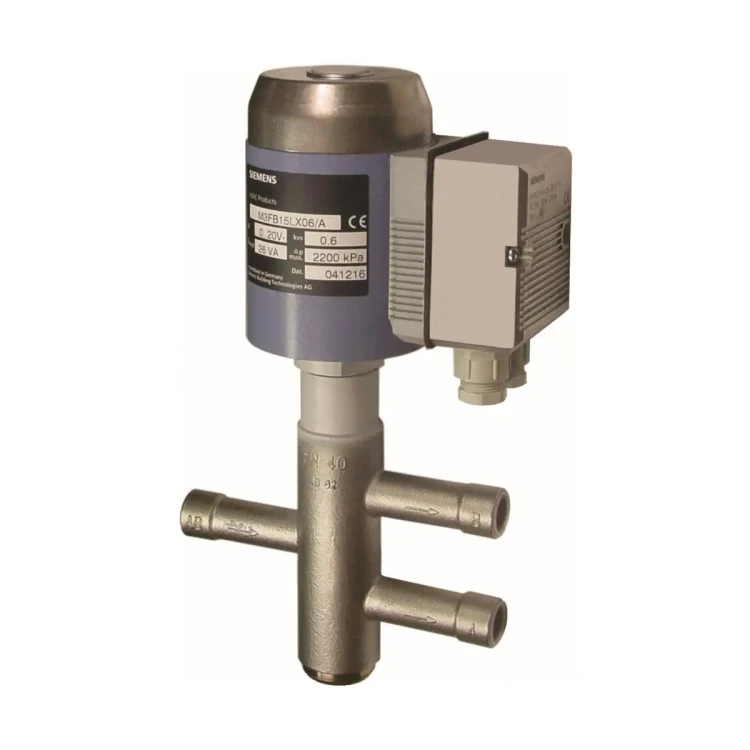

M3FB15LX15/A Zawór rozdzielający/przelotowy z siłownikiem magnetycznym do gazów gorących, PN40, DN15, kvs 1,5 [m3/h]

M3FB15LX15/A to hermetycznie szczelny zawór do czynników chłodniczych PN40 z siłownikiem magnetycznym, przeznaczony do ciągłej regulacji w instalacjach z gazem gorącym – m.in. do regulacji wydajności urządzeń chłodniczych oraz aplikacji odzysku ciepła. Model ten ma DN15 i kvs 1,5 m³/h, zapewniając wysoką rozdzielczość i dokładność regulacji oraz bardzo krótki czas przebiegu (< 1 s). W stanie bez zasilania kanał regulacyjny 1 → 3 jest zamknięty (zamknięcie sprężyną).

Najważniejsze cechy

• Producent: Siemens
• Model: M3FB15LX15/A
• Typ: zawór do czynników chłodniczych z siłownikiem magnetycznym (regulacja ciągła)
• Zastosowanie: regulacja wydajności urządzeń chłodniczych, gorący gaz (zawór rozdzielający lub przelotowy), odzysk ciepła
• Średnica nominalna: DN15
• Współczynnik kvs: 1,5 m³/h
• Ciśnienie nominalne: PN40
• Hermetyczna szczelność: konstrukcja lutowana, bez uszczelek
• Czas przebiegu: < 1 s
• Położenie bez zasilania: zamknięty kanał regulacyjny 1 → 3
• Stopień ochrony: IP54
• Konstrukcja: trwała, niewymagająca konserwacji

Zastosowanie

Zawór M3FB15LX15/A stosuje się do ciągłej regulacji w instalacjach chłodniczych, w których wymagane jest szybkie i dokładne dostosowanie przepływu, np. przy regulacji wydajności urządzeń chłodniczych oraz w układach odzysku ciepła. Może pracować z gorącym gazem jako zawór rozdzielający lub przelotowy.

Dopuszczalne czynniki chłodnicze

• Dopuszczalne: organiczne czynniki bezpieczne, m.in. R22, R134a, R404A, R407C, R410A, R507 itp.
• Niedopuszczalne: amoniak (R717)
• Temperatura czynnika: –40…+120°C

Budowa i działanie

• Twornik (rdzeń magnetyczny) jest jedyną ruchomą częścią i przemieszcza się pod ciśnieniem instalacji, dzięki czemu nie jest potrzebna zewnętrzna dławnica.
• Brak dławnicy ogranicza ryzyko strat związanych z nieszczelnościami elementów ruchomych.
• Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, który steruje polem magnetycznym cewki i pozycją twornika.
• Przy zaniku lub wyłączeniu zasilania zawór zamyka kanał 1 → 3 sprężyną powrotną.

Sterowanie i obudowy przyłączeniowe (wymagane do pracy)

Zawór i obudowa przyłączeniowa stanowią integralną całość i mogą być rozłączane, a zawór oraz obudowa przyłączeniowa dostarczane są oddzielnie. Do sterowania stosuje się obudowy:

• ZM101/A: zasilanie 24 V AC, sygnał sterujący 0…10 V DC (zakres roboczy 4…8 V DC); możliwy także 0…20 V DC z odcięciem fazy
• ZM121/A: zasilanie 24 V AC, sygnał sterujący 4…20 mA DC (zakres roboczy 8…16 mA DC); możliwy także 0…20 V DC z odcięciem fazy
• ZM111: sygnał 0…20 V DC z odcięciem fazy (zakres roboczy 10…15 V DC)

• Uwaga: jeśli obudowa przyłączeniowa ZM…/A pracuje z sygnałem 0…20 V DC z odcięciem fazy, nie wolno podłączać 24 V AC.
• Zasilanie: tylko niskie napięcie bezpieczne (SELV, PELV)

Dane techniczne – M3FB15LX15/A

• DN: 15
• kvs (1 → 3): 1,5 m³/h
• ∆pmax (1 → 3): 2,2 MPa (22 bar)
• Ciśnienie nominalne: PN40 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia (1 → 2): 0,8 MPa (8 bar)
• Poziom nieszczelności (1 → 3): maks. 0,05% kvs
• Poziom nieszczelności (1 → 2): maks. 0,5% kvs
• Charakterystyka zaworu (skok/kv): liniowa, optymalizowana w zakresie małego otwarcia
• Rozdzielczość skoku: ∆H / H100 > 1 : 200
• Rodzaj działania: ciągłe
• Czas przebiegu: < 1 s
• SNA (nominalna moc pozorna do doboru transformatora): 26 VA
• Pmed (typowy pobór mocy): 6 W
• Stopień ochrony: IP54 (wg IEC 529)
• Zgodność: spełnia wymagania CE

Materiały i wykonanie

• Elementy korpusu: stal / stal CrNi
• Gniazdo / element zamykający: mosiądz / stal CrNi
• Przyłącza instalacyjne: wewnętrzne do lutowania, stal CrNi

Podłączenie elektryczne (obudowy ZM…)

• Doprowadzenie kabla: 2 × Pg11 (dla ZM101/A, ZM121/A)
• Minimalne pole przekroju kabla: 0,75 mm²
• Zaciski podłączeniowe: maks. 1 × 4 mm²

Wymiary i masa

• DN: 15
• ØD (przyłącza rurowe): 5/8"
• L: 150 mm
• H1: 65 mm
• H2: 25 mm
• H3: 184 mm
• A: 80 mm
• B: 84 mm
• C: 67 mm
• Masa: 4,3 kg

Wskazówki do montażu

• Zawór może być montowany w dowolnej pozycji, zalecana jest pozycja pionowa.
• Przewody prowadzić tak, aby zawór nie znajdował się w dolnej części instalacji, gdzie może gromadzić się olej.
• Podłączenia nie mogą powodować odkształceń przyłączy zaworu; zawór zamocować tak, aby nie ulegał wstrząsom.
• Przed lutowaniem sprawdzić prawidłowy kierunek przepływu przez zawór.
• Lutować ostrożnie; w celu uniknięcia zanieczyszczeń i osadu zalecany jest chemicznie obojętny gaz.
• Nie kierować płomienia w stronę zaworu; korpus chłodzić (np. mokrą szmatką), aby nie dopuścić do przegrzania.
• Jeśli zawór używany jest jako przelotowy (1 → 3), należy zaślepić króciec 2.
• Korpus zaworu i przewody instalacji można izolować; siłownika nie wolno zakrywać izolacją.
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM… wyłączyć zasilanie.

Podsumowanie

Siemens M3FB15LX15/A to kompaktowy zawór do czynników chłodniczych PN40 o parametrach DN15 i kvs 1,5 m³/h, zaprojektowany do szybkiej i precyzyjnej regulacji ciągłej w aplikacjach z gorącym gazem. Hermetycznie szczelna, lutowana konstrukcja bez uszczelek, czas przebiegu < 1 s oraz automatyczne zamknięcie kanału 1 → 3 po zaniku zasilania czynią go rozwiązaniem do wymagających instalacji chłodniczych i układów odzysku ciepła.
