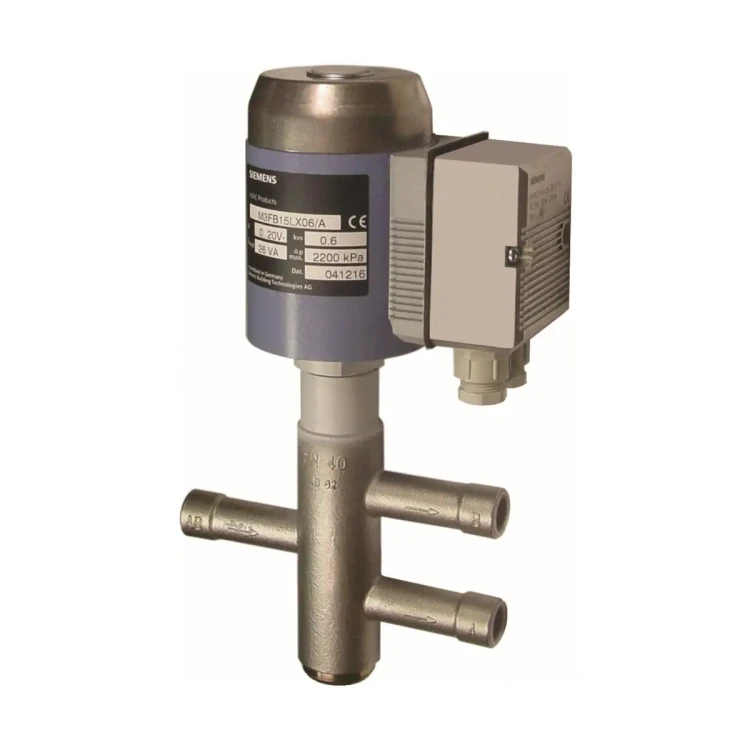

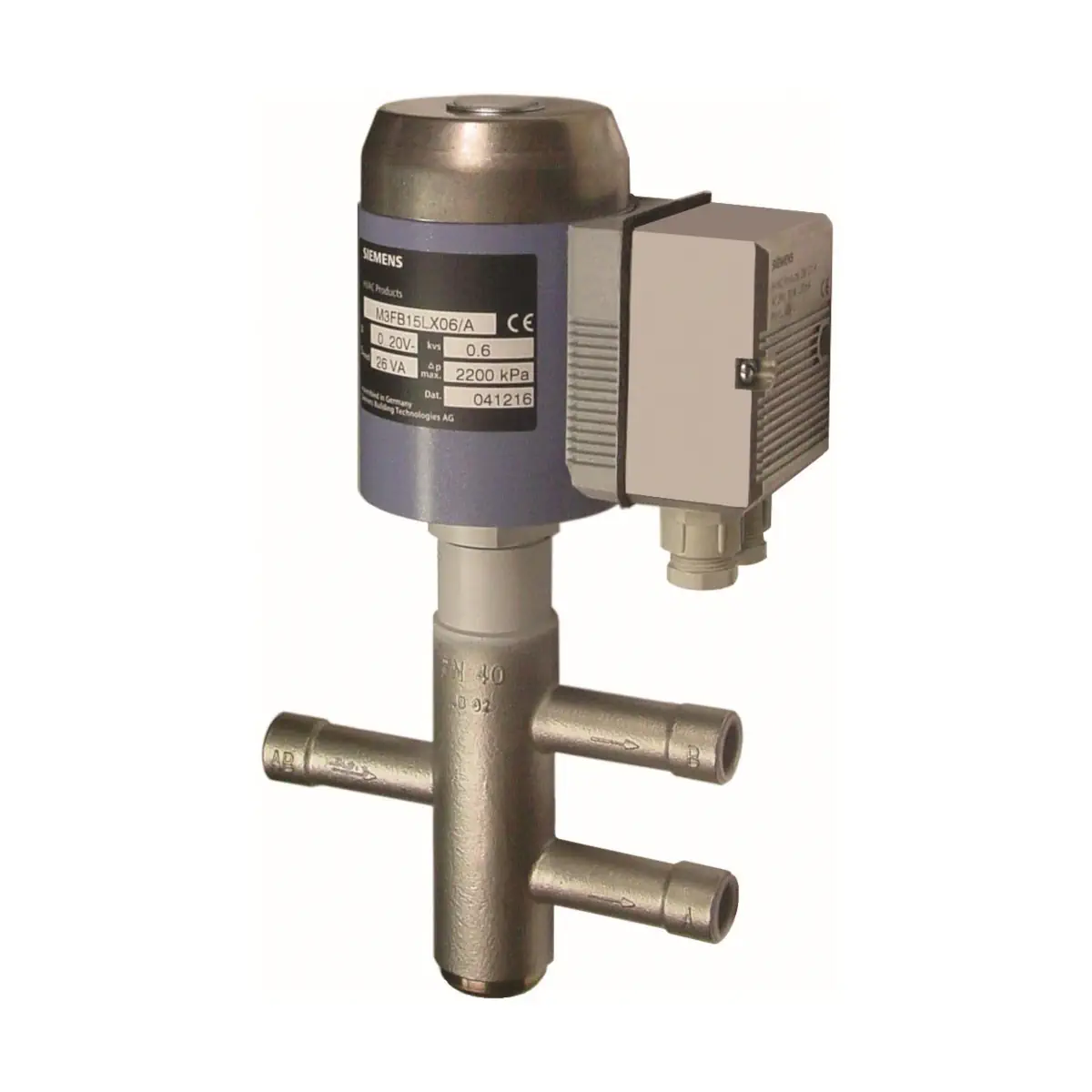

M3FB15LX/A Zawór rozdzielający/przelotowy z siłownikiem magnetycznym do gazów gorących, PN40, DN15, kvs 3 [m3/h]

M3FB15LX/A to zawór do czynników chłodniczych PN40 (DN15) z siłownikiem magnetycznym, przeznaczony do ciągłej regulacji w instalacjach z gazem gorącym – m.in. do regulacji wydajności urządzeń chłodniczych oraz zastosowań związanych z odzyskiem ciepła. Zawór jest hermetycznie szczelny (lutowany, bez uszczelek), zapewnia wysoką dokładność regulacji i bardzo krótki czas przebiegu (< 1 s). W stanie bez zasilania kanał regulacyjny 1 → 3 pozostaje zamknięty.

Najważniejsze cechy

• Producent: Siemens (Building Technologies / HVAC Products)
• Model: M3FB15LX/A
• Typ: zawór do czynników chłodniczych (trójdrogowy lub przelotowy) z siłownikiem magnetycznym
• Regulacja: ciągła
• Zastosowanie: instalacje z gazem gorącym (regulacja wydajności urządzeń chłodniczych, odzysk ciepła)
• Hermektyczna szczelność: lutowany, bez uszczelek
• Położenie bez zasilania: kanał 1 → 3 zamknięty (sprężyna powrotna)
• Czas przebiegu: < 1 s
• DN / kvs: DN15 / kvs 3,0 m³/h
• Maks. dopuszczalna różnica ciśnienia (kanał 1 → 3): Δpmax 2,2 MPa (22 bar)
• Nominalna moc pozorna SNA: 26 VA
• Typowy pobór mocy Pmed: 6 W
• Stopień ochrony: IP54

Zastosowanie

M3FB15LX/A stosowany jest do regulacji ciągłej wydajności urządzeń chłodniczych i odzysku ciepła. Może pracować z gazami gorącymi jako zawór rozdzielający lub przelotowy.

Dopuszczalne czynniki

• Bezpieczne czynniki organiczne, m.in.: R22, R134a, R404A, R407C, R410A, R507 itp.
• Nie stosować do amoniaku: R717
• Temperatura czynnika: −40…+120°C

Budowa i działanie

• Twornik (rdzeń magnetyczny) jest elementem ruchomym przemieszczającym się pod ciśnieniem w instalacji, dzięki czemu nie jest potrzebna zewnętrzna dławnica i nie występują straty nieszczelności związane z ruchomymi elementami.
• Przekrój zaworu ułatwia przepływ czynnika przy pełnym i częściowym otwarciu, co zmniejsza straty ciśnienia i sprzyja cichej pracy.
• Zmiana sygnału sterującego powoduje natychmiastową reakcję twornika i bezpośrednie przemieszczenie dysku regulacyjnego, co umożliwia szybkie i dokładne korygowanie zmian obciążenia.
• W przypadku zaniku lub wyłączenia zasilania zawór jest automatycznie zamykany (kanał regulacyjny 1 → 3) przez sprężynę.

Sterowanie i obudowa przyłączeniowa (wymagana osobno)

Korpus zaworu i siłownik magnetyczny stanowią integralną całość i mogą być rozłączane. Do pracy wymagane jest zastosowanie obudowy przyłączeniowej ZM... (zamawianej osobno), która przetwarza sygnał sterujący na sygnał z odcięciem fazy dla cewki.

• ZM101/A: zasilanie 24 V AC, sygnał 0…10 V DC (zakres roboczy 4…8 V DC); możliwy także 0…20 V DC z odcięciem fazy
• ZM121/A: zasilanie 24 V AC, sygnał 4…20 mA DC (zakres roboczy 8…16 mA DC); możliwy także 0…20 V DC z odcięciem fazy
• ZM111: sygnał 0…20 V DC z odcięciem fazy (zakres roboczy 10…15 V DC)
• Zasilanie (dla wersji 24 V AC): 24 V AC +15% / −10%, 50…60 Hz (tylko SELV/PELV)
• Pobór prądu wejścia 0…10 V DC: maks. 1 mA
• Rezystor wejściowy 4…20 mA DC: 2 × 56 kΩ

Dane techniczne (M3FB15LX/A)

• Ciśnienie nominalne: PN40 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax: 1 → 3: 2,2 MPa (22 bar); 1 → 2: 0,8 MPa (8 bar)
• Poziom nieszczelności: 1 → 3: maks. 0,05% kvs (wg DIN EN 1349); 1 → 2: maks. 0,5% kvs
• Charakterystyka: liniowa (wg VDI / VDE 2173), optymalizowana w zakresie małego otwarcia
• Rozdzielczość skoku: ΔH / H100 > 1 : 200
• Rodzaj działania: ciągłe
• Pozycja montażu: dowolna (zalecana pionowa)
• Materiały: elementy korpusu stal / stal CrNi; gniazdo i element zamykający mosiądz / stal CrNi
• Przyłącza do instalacji: wewnętrzne do lutowania, stal CrNi; średnica przyłącza D: 5/8"
• Parametry elektryczne (dobór zasilania): SNA 26 VA; Pmed 6 W
• Stopień ochrony: IP54
• Zgodność: spełnia wymagania CE

Podłączenie elektryczne (dla ZM101/A i ZM121/A)

• Doprowadzenie kabla: 2 × Pg11
• Minimalne pole przekroju kabla: 0,75 mm²
• Zaciski podłączeniowe: maks. 1 × 4 mm²

Wymiary i masa

• DN: 15
• L: 150 mm
• H1 / H2 / H3: 65 / 25 / 184 mm
• A / B / C: 80 / 84 / 67 mm
• Waga: 4,3 kg

Wskazówki montażowe

• Zawór może być montowany w dowolnej pozycji, jednak zalecana jest pozycja pionowa.
• Przewody prowadzić tak, aby zawór nie znajdował się w dolnej części instalacji, gdzie może gromadzić się olej.
• Przy podłączaniu przewodów unikać odkształceń przyłączy; zawór zamocować tak, aby nie ulegał wstrząsom.
• Przed lutowaniem sprawdzić kierunek przepływu przez zawór.
• Podczas lutowania chłodzić korpus (np. mokrą szmatką), nie kierować płomienia w stronę zaworu i nie przegrzewać korpusu.
• Jeśli zawór stosowany jest jako przelotowy (1 → 3), należy zaślepić króciec 2.
• Korpus zaworu i przewody instalacji powinny być pokryte izolacją; siłownika nie wolno zakrywać izolacją.
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.

Obsługa i serwis

• Zawory M3FB...LX... są bezobsługowe – nie wymagają okresowych przeglądów.
• Zawory nie podlegają naprawie i są wymieniane w całości.

Podsumowanie

Siemens M3FB15LX/A to hermetycznie szczelny zawór PN40 do bezpiecznych czynników chłodniczych, zaprojektowany do bardzo szybkiej (< 1 s) i precyzyjnej regulacji ciągłej w aplikacjach z gazem gorącym. Parametry DN15, kvs 3,0 m³/h oraz Δpmax 22 bar (1 → 3) sprawiają, że jest to solidne rozwiązanie do sterowania wydajnością instalacji chłodniczych oraz układów odzysku ciepła (z wymaganą obudową przyłączeniową ZM... dobieraną do sygnału sterującego).
