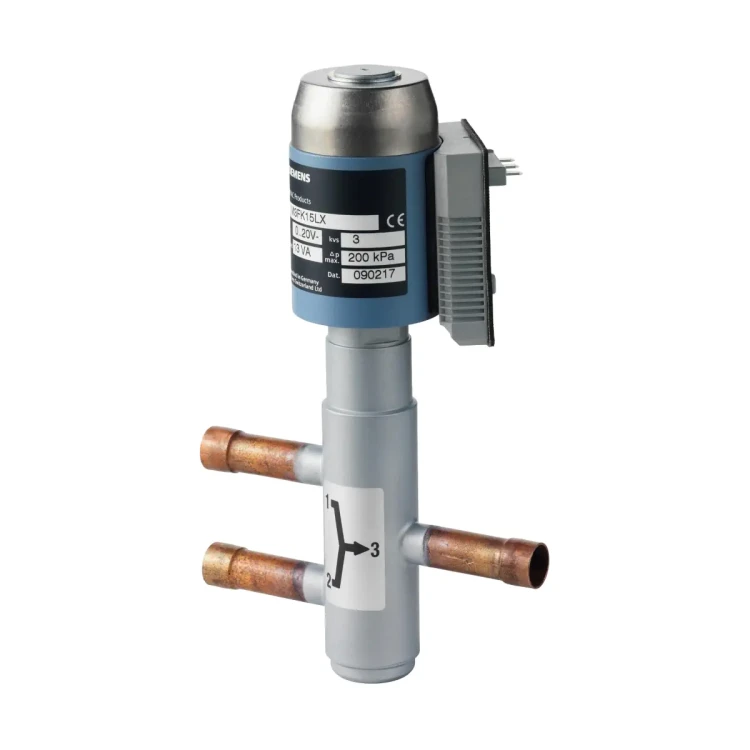

M3FK15LX Zawór mieszający/przelotowy z siłownikiem magnetycznym do układów skraplających, PN32, DN15, kvs 3 [m3/h]

M3FK15LX to zawór regulacyjny do regulacji ciągłej wydajności skraplaczy z siłownikiem magnetycznym, przeznaczony do pracy z czynnikami w stanie gazowym lub ciekłym. Zawór wyróżnia się krótkim czasem przebiegu (ok. 1 s), wysoką rozdzielczością oraz dużym zakresem regulacji. Konstrukcja jest hermetycznie szczelna i beztarciowa, a w stanie bez zasilania kanał regulacyjny 1 → 3 pozostaje zamknięty (zamknięcie sprężyną).

Najważniejsze cechy

• Producent: Siemens
• Model: M3FK15LX
• Typ: zawór mieszający lub przelotowy z siłownikiem magnetycznym (regulacja ciągła)
• Zastosowanie: regulacja ciągła wydajności skraplaczy
• DN: 15
• Kvs: 3,0 m³/h (tolerancja ±10% wg VDI / VDE 2173)
• Krótki czas przebiegu: ok. 1 s
• Charakterystyka: liniowa, optymalizowana w zakresie małego otwarcia
• Hermetycznie szczelna konstrukcja: bez zewnętrznej dławnicy (brak strat nieszczelności od elementów ruchomych)
• Położenie w stanie bez zasilania: kanał regulacyjny 1 → 3 zamknięty
• Stopień ochrony: IP54
• Konstrukcja: mocna, niewymagająca konserwacji (zawór bezobsługowy)

Zastosowanie

M3FK15LX stosowany jest do regulacji ciągłej wydajności skraplaczy. Może pracować z czynnikami gazowymi lub ciekłymi i jest przeznaczony m.in. do czynników takich jak R22, R134a, R404A, R407C, R507 itp.

Budowa i działanie

Twornik (rdzeń magnetyczny) jest jedyną ruchomą częścią i przemieszcza się pod ciśnieniem w instalacji, dzięki czemu nie jest potrzebna zewnętrzna dławnica. Przekrój zaworu umożliwia łatwy przepływ czynnika przy pełnym i częściowym otwarciu, co ogranicza straty ciśnienia i sprzyja cichej pracy.

Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, który wytwarza w cewce pole magnetyczne. Powoduje to szybkie przemieszczenie twornika i bezpośrednie przeniesienie ruchu na dysk regulacyjny, umożliwiając szybką i dokładną korektę zmian obciążenia.

W przypadku zaniku lub wyłączenia napięcia zawór zamykany jest automatycznie przez sprężynę (kanał regulacyjny 1 → 3).

Sterowanie i obudowy przyłączeniowe

• Zasilanie siłownika: tylko niskie napięcie bezpieczne (SELV, PELV), 24 V AC +15 / –10%
• Uniwersalny interfejs elektryczny: realizowany przez obudowy przyłączeniowe ZM... (zamawiane oddzielnie)
• Obsługiwane sygnały sterujące (zależnie od obudowy):
  • ZM101/A: 0...10 V DC lub 0...20 V DC (z odcięciem fazy)
  • ZM121/A: 4...20 mA DC lub 0...20 V DC (z odcięciem fazy)
  • ZM111: 0...20 V DC (z odcięciem fazy)
• Uwaga instalacyjna: jeśli obudowa przyłączeniowa ZM…/A pracuje z sygnałem 0...20 V DC (z odcięciem fazy), nie wolno podłączać 24 V AC.
• Bezpieczeństwo: przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.

Zamawianie

Zawór M3FK15LX oraz obudowę przyłączeniową ZM... należy zamawiać oddzielnie.

• 1 zawór regulacyjny: M3FK15LX
• 1 obudowa przyłączeniowa (przykładowo): ZM101/A

Dane techniczne (M3FK15LX)

• DN: 15
• Kvs: 3,0 m³/h
• Moc nominalna (PN): 13 VA
• Średni pobór mocy (Pmed): 3 VA
• Ciśnienie nominalne: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax:
  • ciecz: 0,2 MPa (2 bar)
  • gaz: 0,8 MPa (8 bar)
• Poziom nieszczelności:
  • 1 → 3: maks. 0,05% kvs (wg VDI / VDE 2174)
  • 1 → 2: maks. 0,5% kvs
• Temperatura czynnika: –40 ... +120°C
• Temperatura otoczenia: –40 ... +50°C
• Rodzaj działania: ciągłe
• Położenie w stanie bez zasilania: kanał regulacyjny 1 → 3 zamknięty
• Stopień ochrony: IP54 (wg IEC 529)
• Zgodność: spełnia wymagania CE
• Materiały:
  • korpus zaworu: stal, miedź
  • gniazdo / element zamykający: brąz / stal CrNi
• Podłączenie: przyłącza rurowe wewnętrzne do lutowania
• Zaciski podłączeniowe: zaciski śrubowe do przewodów 4 mm²

Montaż i eksploatacja

• Pozycja montażu: dowolna (zalecana pozycja pionowa)
• Przed przylutowaniem przewodów sprawdzić prawidłowy kierunek przepływu przez zawór.
• Lutować ostrożnie: nie kierować płomienia w stronę zaworu; podczas lutowania chłodzić korpus (np. mokrą szmatką).
• Przewody podłączać tak, aby nie powodowały odkształceń przyłączy zaworu.
• Jeśli zawór jest stosowany jako przelotowy, należy zaślepić króciec 2.
• Obsługa: zawór jest bezobsługowy; nie wymaga okresowych przeglądów.
• Naprawa: zawory nie podlegają naprawie – wymieniane są w całości.

Wymiary i masa

• Średnica przyłączy rurowych (ø D): 5/8"
• Długość L: 150 mm
• H1: 57 mm
• H2: 25 mm
• H3: 164 mm
• A: 60 mm
• B: 73 mm
• C: 67 mm
• Masa: 2,6 kg

Podsumowanie

Siemens M3FK15LX to hermetycznie szczelny, beztarciowy zawór do ciągłej regulacji wydajności skraplaczy, o bardzo szybkim czasie przebiegu (ok. 1 s). W wersji DN 15 z Kvs 3,0 m³/h zapewnia precyzyjne sterowanie dla aplikacji chłodniczych, a dzięki zamykaniu sprężyną w stanie bez zasilania (1 → 3 zamknięty) zwiększa bezpieczeństwo pracy układu.
