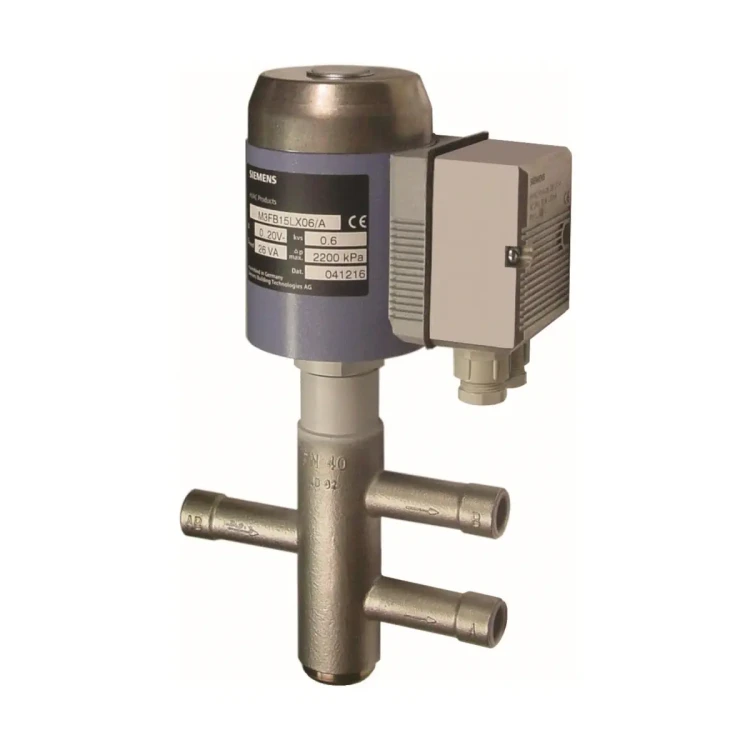

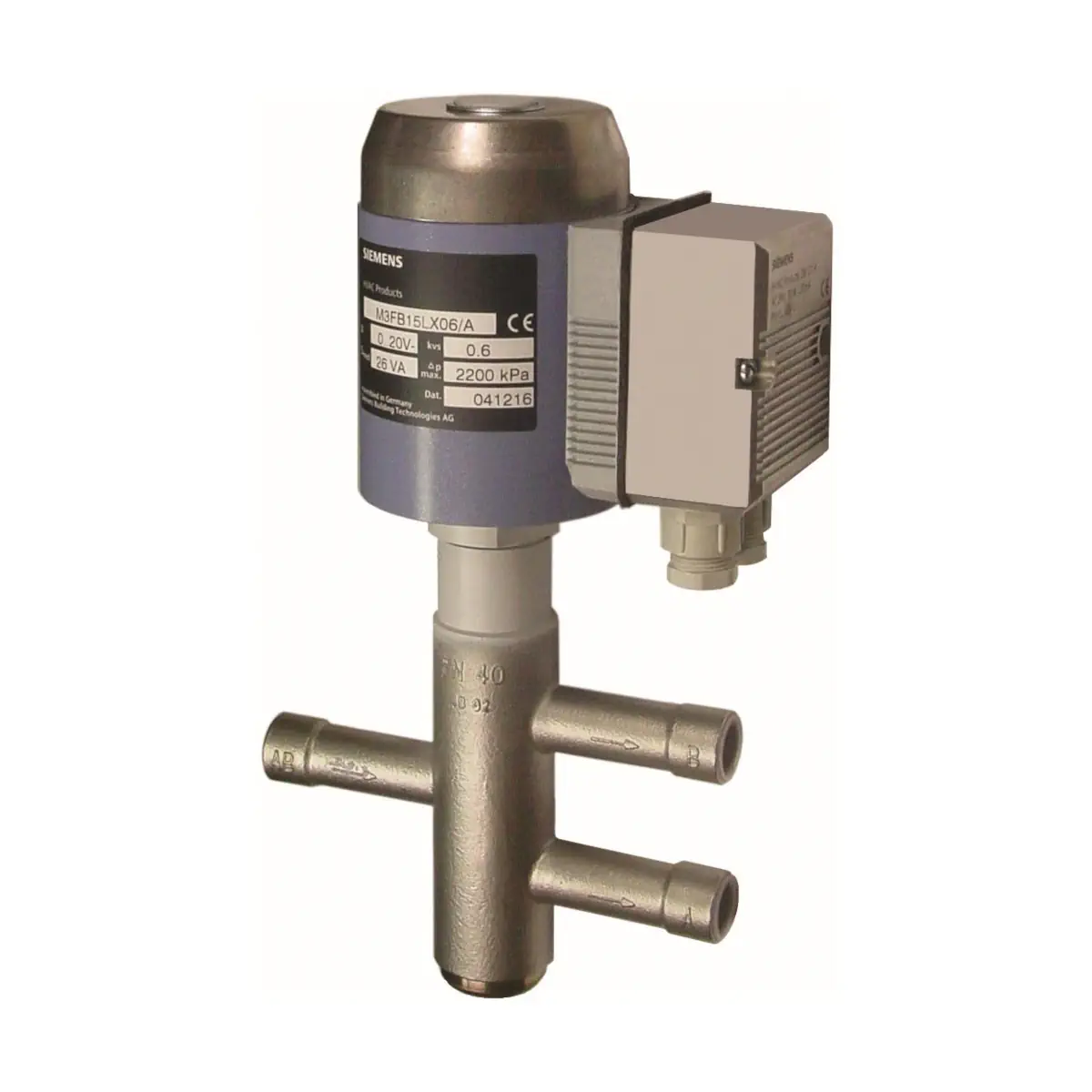

M3FB20LX/A Zawór rozdzielający/przelotowy z siłownikiem magnetycznym do gazów gorących, PN40, DN20, kvs 5 [m3/h]

M3FB20LX/A to zawór do czynników chłodniczych PN40 z siłownikiem magnetycznym, przeznaczony do regulacji ciągłej w instalacjach chłodniczych – szczególnie w aplikacjach z gazem gorącym (regulacja wydajności, obejście gorącego gazu, odzysk ciepła). Zawór jest hermetycznie szczelny (konstrukcja lutowana, bez uszczelek), a w stanie bez zasilania kanał regulacyjny 1 → 3 pozostaje zamknięty.

Najważniejsze cechy

• Producent: Siemens
• Model: M3FB20LX/A
• Typ: zawór do bezpiecznych czynników chłodniczych, do regulacji ciągłej (gaz gorący)
• Ciśnienie nominalne: PN40 (wg EN 1333)
• Średnica nominalna: DN20
• Współczynnik kvs: 5,0 m³/h
• Maks. dopuszczalna różnica ciśnienia (kanał 1 → 3): 1,8 MPa (18 bar)
• Położenie bez zasilania: kanał regulacyjny 1 → 3 zamknięty
• Czas przebiegu: < 1 s
• Stopień ochrony: IP54
• Bezobsługowy: trwała konstrukcja, niewymagająca konserwacji

Zastosowanie

M3FB20LX/A stosowany jest do regulacji ciągłej wydajności urządzeń chłodniczych oraz do aplikacji odzysku ciepła. Może pracować z gorącym gazem jako zawór rozdzielający lub przelotowy.

Dopuszczalne czynniki chłodnicze i temperatura medium

• Dopuszczalne czynniki (organiczne, bezpieczne): m.in. R22, R134a, R404A, R407C, R410A, R507 itp.
• Ograniczenie: nie może być stosowany do amoniaku (R717)
• Temperatura czynnika: −40…+120 °C

Budowa i działanie

Twornik (rdzeń magnetyczny) jest elementem ruchomym przemieszczającym się pod ciśnieniem instalacji, dlatego nie jest potrzebna zewnętrzna dławnica, a zawór nie generuje strat nieszczelności typowych dla rozwiązań z ruchomymi uszczelnieniami. Sygnał sterujący przetwarzany jest w obudowie przyłączeniowej na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w cewce i przemieszcza twornik. Zmiana sygnału sterującego wywołuje natychmiastową reakcję, co umożliwia szybką i dokładną regulację.

• Stan awaryjny: przy zaniku/wyłączeniu zasilania zawór jest automatycznie zamykany sprężyną (kanał 1 → 3).

Sterowanie i obudowy przyłączeniowe

Zawór współpracuje z obudową przyłączeniową ZM... (zamawianą oddzielnie), która definiuje interfejs sterujący:

• ZM101/A: 24 V AC, sygnał sterujący 0…10 V DC (zakres roboczy 4…8 V DC) lub 0…20 V DC z odcięciem fazy
• ZM121/A: 24 V AC, sygnał sterujący 4…20 mA DC (zakres roboczy 8…16 mA DC) lub 0…20 V DC z odcięciem fazy
• ZM111: sygnał 0…20 V DC z odcięciem fazy (zakres roboczy 10…15 V DC)

• Uwaga: jeśli obudowa przyłączeniowa ZM.../A pracuje z sygnałem 0…20 V DC z odcięciem fazy, nie wolno podłączać 24 V AC.
• Zasilanie: tylko niskie napięcie bezpieczne (SELV, PELV).

Dane techniczne (M3FB20LX/A)

• DN: 20
• kvs: 5,0 m³/h
• Ciśnienie nominalne: PN40
• Dopuszczalne ciśnienie robocze: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia ∆pmax (kanał 1 → 3): 1,8 MPa (18 bar)
• Maks. różnica ciśnienia (kanał 1 → 2): 0,8 MPa (8 bar)
• Poziom nieszczelności 1 → 3: maks. 0,05% kvs (wg DIN EN 1349)
• Poziom nieszczelności 1 → 2: maks. 0,5% kvs
• Szczelność: hermetycznie szczelne (lutowane, bez uszczelek)
• Charakterystyka (skok/kv): liniowa, optymalizowana w zakresie małego otwarcia (wg VDI/VDE 2173)
• Rozdzielczość skoku: ∆H/H100 > 1 : 200
• Rodzaj działania: ciągłe
• Czas przebiegu: < 1 s
• Pozycja montażu: dowolna (zalecana pionowa)
• Materiały: elementy korpusu stal / stal CrNi; gniazdo/element zamykający mosiądz / stal CrNi
• Przyłącza do instalacji: wewnętrzne do lutowania, stal CrNi
• Stopień ochrony: IP54
• Zgodność: spełnia wymagania CE
• Nominalna moc pozorna SNA (dobór transformatora): 26 VA
• Typowy pobór mocy Pmed: 6 W

Podłączenie elektryczne (dla obudów ZM101/A, ZM121/A)

• Doprowadzenie kabla: 2 × Pg11
• Minimalne pole przekroju kabla: 0,75 mm²
• Zaciski podłączeniowe: maks. 1 × 4 mm²
• Pobór prądu wejścia 0…10 V DC: maks. 1 mA
• Rezystor wejściowy dla 4…20 mA DC: 2 × 56 kΩ

Wskazówki montażowe

• Zawór może być montowany w dowolnej pozycji, jednak zalecana jest pozycja pionowa.
• Prowadzić przewody tak, aby zawór nie był umieszczony w dolnej części instalacji, gdzie może gromadzić się olej.
• Przewody instalacji podłączać bez powodowania odkształceń przyłączy zaworu; zawór zamocować tak, aby nie ulegał wstrząsom.
• Przed lutowaniem sprawdzić kierunek przepływu przez zawór.
• Podczas lutowania chronić zawór przed przegrzaniem (np. chłodzić korpus mokrą szmatką) i nie kierować płomienia w stronę zaworu.
• Korpus zaworu i podłączone przewody instalacji powinny być pokryte izolacją; siłownika nie wolno zakrywać izolacją.
• Przed podłączeniem/odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.

Wymiary i masa (M3FB20LX/A)

• DN: 20
• Średnica przyłącza rurowego D: 7/8"
• L: 170 mm
• H1: 69 mm
• H2: 30 mm
• H3: 238 mm
• A: 100 mm
• B: 94 mm
• C: 84 mm
• Masa: 8,9 kg

Podsumowanie

Siemens M3FB20LX/A to hermetycznie szczelny zawór do bezpiecznych czynników chłodniczych o parametrach DN20 i kvs 5,0 m³/h, zaprojektowany do bardzo szybkiej (< 1 s) i precyzyjnej regulacji ciągłej w układach chłodniczych z gazem gorącym. Wysoka dopuszczalna różnica ciśnienia w kanale regulacyjnym 1 → 3 (1,8 MPa), automatyczne domknięcie kanału 1 → 3 bez zasilania oraz obudowa IP54 czynią go solidnym wyborem do wymagających instalacji.
