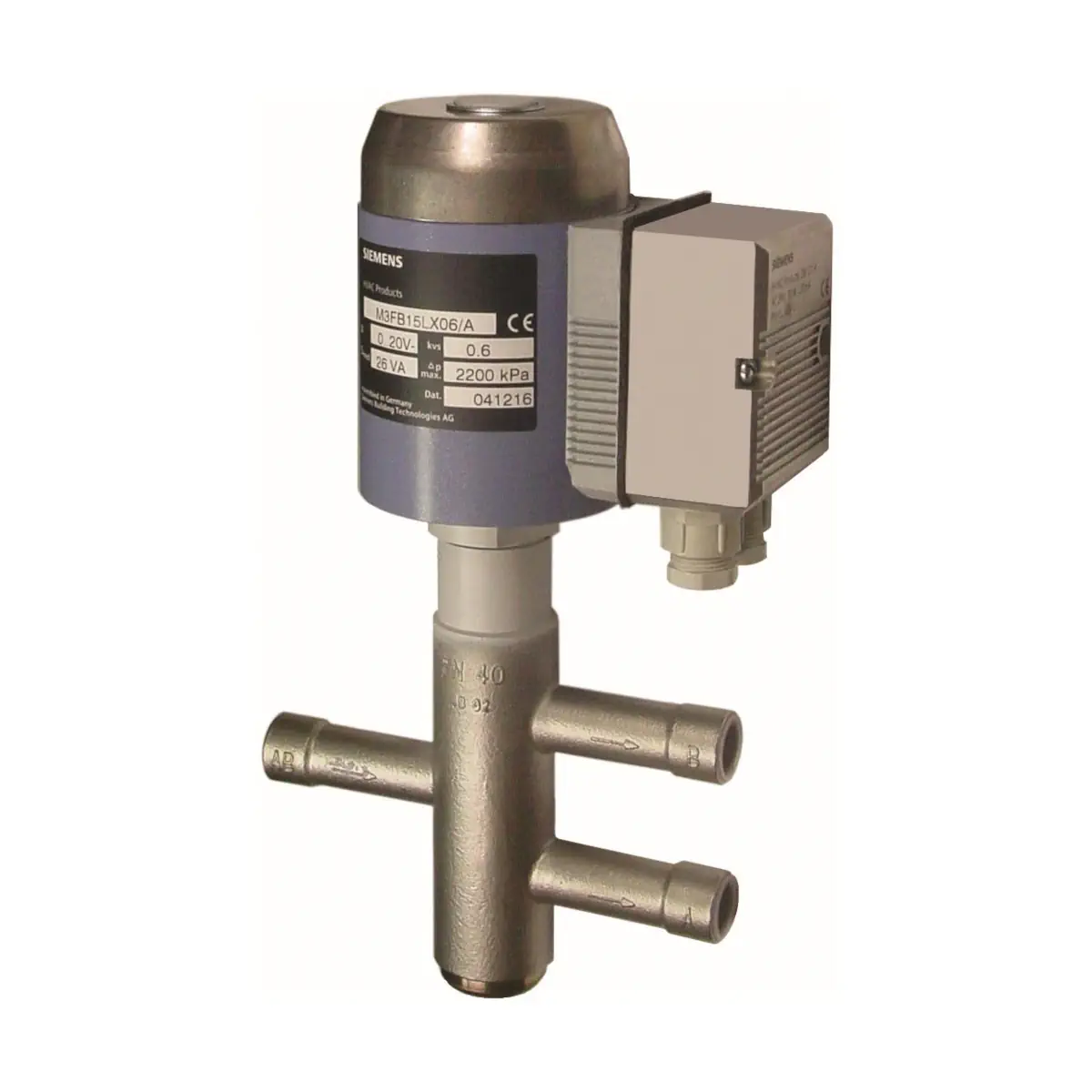

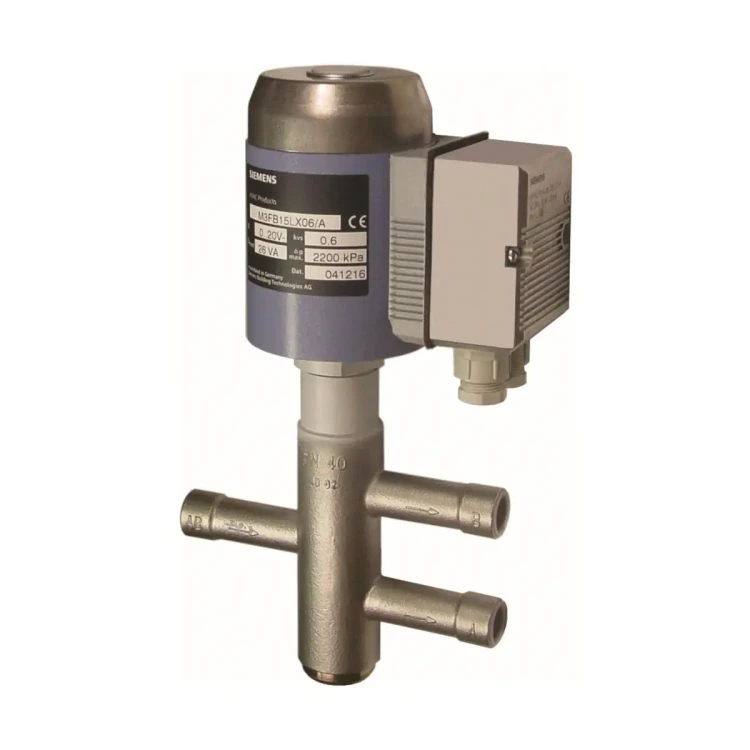

M3FB25LX/A Zawór rozdzielający/przelotowy z siłownikiem magnetycznym do gazów gorących, PN40, DN25, kvs 8 [m3/h]

M3FB25LX/A to hermetycznie szczelny zawór do czynników chłodniczych PN40 z siłownikiem magnetycznym, przeznaczony do ciągłej regulacji w instalacjach z gazem gorącym – m.in. do regulacji wydajności urządzeń chłodniczych oraz aplikacji odzysku ciepła. Zawór może pracować jako trójdrogowy lub jako przelotowy (1 → 3) (w tym przypadku króciec 2 należy zaślepić). W stanie bez zasilania kanał regulacyjny 1 → 3 jest automatycznie zamknięty sprężyną.

Najważniejsze cechy

• Producent: Siemens
• Model: M3FB25LX/A
• Typ: zawór do bezpiecznych czynników chłodniczych, do regulacji ciągłej (gaz gorący)
• Wykonanie: hermetycznie szczelne (lutowane, bez uszczelek)
• Średnica nominalna: DN25
• Współczynnik kvs: 8,0 m³/h
• Krótki czas przebiegu: < 1 s
• Rozdzielczość skoku: ΔH / H100 > 1 : 200
• Położenie bez zasilania: zamknięty kanał regulacyjny 1 → 3
• Stopień ochrony: IP54
• Konstrukcja: trwała, niewymagająca konserwacji

Zastosowanie

M3FB25LX/A stosowany jest do ciągłej regulacji wydajności urządzeń chłodniczych oraz do odzysku ciepła. Może pracować z gazem gorącym jako zawór rozdzielający lub przelotowy.

Dopuszczalne czynniki

• Czynniki: organiczne czynniki bezpieczne, m.in. R22, R134a, R404A, R407C, R410A, R507 itp.
• Ograniczenie: nie może być stosowany do amoniaku (R717)
• Temperatura czynnika: –40…+120°C

Sterowanie i obudowa przyłączeniowa (wymagana)

Zawór dostarczany jest jako integralna część z siłownikiem magnetycznym i współpracuje z obudową przyłączeniową ZM... (zamawianą oddzielnie), która przetwarza sygnał sterujący na sygnał z odcięciem fazy dla cewki.

• ZM101/A: 24 V AC, sygnał 0…10 V DC (zakres roboczy 4…8 V DC); możliwy także 0…20 V DC z odcięciem fazy
• ZM121/A: 24 V AC, sygnał 4…20 mA DC (zakres roboczy 8…16 mA DC); możliwy także 0…20 V DC z odcięciem fazy
• ZM111: sygnał 0…20 V DC z odcięciem fazy (zakres roboczy 10…15 V DC)
• Uwaga: przy sterowaniu 0…20 V DC z odcięciem fazy nie wolno podłączać zasilania 24 V AC

Budowa i działanie

• Ruchomy twornik (rdzeń magnetyczny) przemieszcza się pod ciśnieniem w instalacji, bez potrzeby zewnętrznej dławnicy – ogranicza to ryzyko nieszczelności.
• Sygnał sterujący powoduje wytworzenie pola magnetycznego w cewce, a twornik reaguje natychmiast na zmiany sygnału, przekładając ruch na dysk regulacyjny.
• Po zaniku zasilania zawór zamyka kanał 1 → 3 sprężyną powrotną.

Dane techniczne (M3FB25LX/A)

• Ciśnienie nominalne: PN40
• Dopuszczalne ciśnienie robocze: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax (kanał 1 → 3): 1,2 MPa (12 bar)
• Maks. różnica ciśnienia (kanał 1 → 2): 0,8 MPa (8 bar)
• Poziom nieszczelności 1 → 3: maks. 0,05% kvs
• Poziom nieszczelności 1 → 2: maks. 0,5% kvs
• Charakterystyka zaworu (skok/kv): liniowa, optymalizowana w zakresie małego otwarcia
• Rodzaj działania: ciągłe
• Czas przebiegu: < 1 s
• Materiały: elementy korpusu stal / stal CrNi; gniazdo/element zamykający mosiądz / stal CrNi
• Przyłącza: wewnętrzne do lutowania, stal CrNi

Zasilanie i pobór mocy (dobór transformatora)

• Zasilanie: tylko niskie napięcie bezpieczne (SELV, PELV)
• Napięcie zasilania: 24 V AC +15% / -10%, 50…60 Hz
• SNA (nominalna moc pozorna): 40 VA
• Pmed (typowy pobór mocy): 10 W

Podłączenie elektryczne (dla ZM101/A i ZM121/A)

• Doprowadzenie kabla: 2 × Pg11
• Minimalne pole przekroju kabla: 0,75 mm²
• Zaciski podłączeniowe: maks. 1 × 4 mm²

Wymiary i masa (M3FB25LX/A)

• DN: 25
• ØD (cale): 1 1/8
• L: 200 mm
• H1: 72 mm
• H2: 36 mm
• H3: 248 mm
• A: 100 mm
• B: 94 mm
• C: 94 mm
• Masa: 9,5 kg

Wskazówki montażowe

• Pozycja montażu: dowolna (zalecana pionowa).
• Przewody prowadzić tak, aby zawór nie znajdował się w dolnej części instalacji, gdzie może gromadzić się olej.
• Unikać naprężeń i odkształceń na przyłączach; zawór zamocować tak, aby nie był narażony na wstrząsy.
• Przed lutowaniem sprawdzić kierunek przepływu; lutować ostrożnie (zalecany gaz obojętny), nie kierować płomienia na zawór i chłodzić korpus podczas lutowania.
• Jeśli zawór pracuje jako przelotowy (1 → 3), króciec 2 należy zaślepić.
• Korpus zaworu i przewody instalacji powinny być izolowane; siłownika nie wolno zakrywać izolacją.

Podsumowanie

Siemens M3FB25LX/A to zawór DN25 o kvs 8,0 m³/h do ciągłej regulacji w instalacjach chłodniczych z gorącym gazem, z hermetycznie szczelną konstrukcją i szybkim czasem przebiegu < 1 s. W połączeniu z obudową przyłączeniową ZM... umożliwia precyzyjne sterowanie sygnałami 0…10 V / 4…20 mA lub 0…20 V DC (z odcięciem fazy), zapewniając bezpieczną i stabilną pracę układu.
