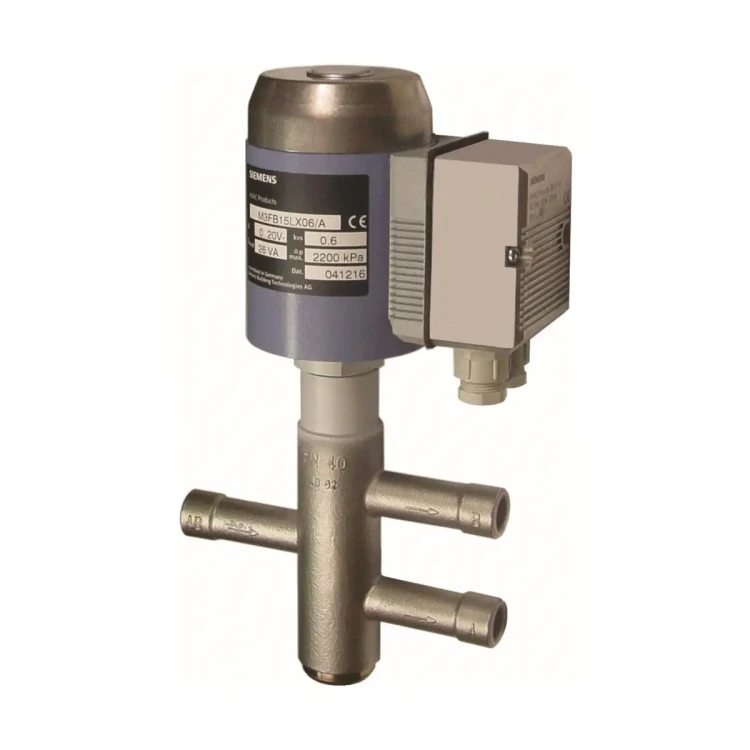

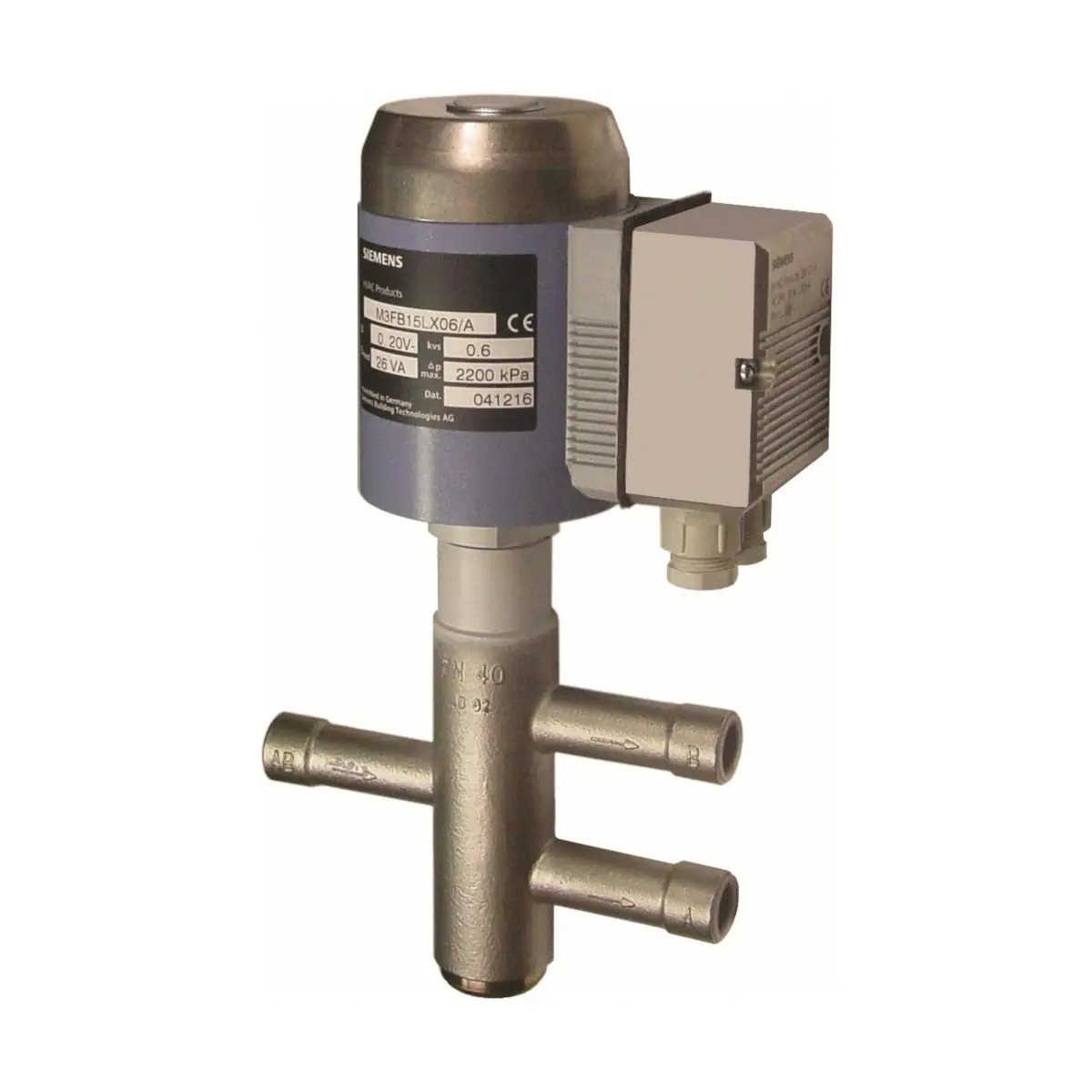

M3FB15LX06/A Zawór rozdzielający/przelotowy z siłownikiem magnetycznym do gazów gorących, PN40, DN15, kvs 0,6 [m3/h]

M3FB15LX06/A to zawór do czynników chłodniczych PN40 (DN15) z magnetycznym siłownikiem, przeznaczony do ciągłej regulacji w instalacjach z gazem gorącym – m.in. do regulacji wydajności urządzeń chłodniczych oraz aplikacji odzysku ciepła. Zawór jest hermetycznie szczelny (lutowany, bez uszczelek), a w stanie bez zasilania zamyka kanał regulacyjny 1 → 3. Do podłączenia elektrycznego i doboru sygnału sterującego stosuje się obudowę przyłączeniową ZM... (zamawianą oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Model: M3FB15LX06/A
• Typ: zawór do czynników chłodniczych z siłownikiem magnetycznym, regulacja ciągła
• Zastosowanie: instalacje z gazem gorącym – regulacja wydajności urządzeń chłodniczych i odzysk ciepła
• Wykonanie: hermetycznie szczelne (lutowane, bez uszczelek)
• Średnica nominalna: DN15
• Współczynnik kvs: 0,6 m³/h
• Krótki czas przebiegu: < 1 s
• Położenie bez zasilania: zamknięty kanał regulacyjny 1 → 3
• Charakterystyka: liniowa (optymalizowana w zakresie małego otwarcia)
• Rozdzielczość skoku: ΔH / H100 > 1 : 200
• Stopień ochrony: IP54

Zastosowanie

M3FB15LX06/A może pracować jako zawór trójdrogowy lub przelotowy w układach z gorącym gazem (np. obejścia gorącego gazu, rozdział gorącego gazu) oraz w aplikacjach ciągłego odzysku ciepła ze skraplacza.

Zawór przeznaczony jest do bezpiecznych (organicznych) czynników chłodniczych, takich jak: R22, R134a, R404A, R407C, R410A, R507 itp. Nie może być stosowany do amoniaku (R717).

Budowa i działanie

• Twornik (rdzeń magnetyczny) jest elementem ruchomym przemieszczającym się pod ciśnieniem w instalacji, dzięki czemu nie jest potrzebna zewnętrzna dławnica.
• Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w cewce i pozycjonuje element regulacyjny.
• W przypadku zaniku lub wyłączenia zasilania zawór jest automatycznie zamykany przez sprężynę (kanał regulacyjny 1 → 3).

Interfejs sterowania (obudowa przyłączeniowa ZM...)

Interfejs elektryczny dobiera się poprzez wybór odpowiedniej obudowy przyłączeniowej (dostarczanej oddzielnie):

• ZM101/A: zasilanie 24 V AC; sygnał sterujący 0…10 V DC (zakres roboczy 4…8 V DC); możliwy także 0…20 V DC z odcięciem fazy
• ZM121/A: zasilanie 24 V AC; sygnał sterujący 4…20 mA DC (zakres roboczy 8…16 mA DC); możliwy także 0…20 V DC z odcięciem fazy
• ZM111: sygnał sterujący 0…20 V DC z odcięciem fazy (zakres roboczy 10…15 V DC)

W przypadku sterowania 0…20 V DC z odcięciem fazy (dla ZM.../A) nie jest wymagane napięcie zasilania.

Podłączenie elektryczne i okablowanie

• Zasilanie (w zależności od obudowy ZM...): 24 V AC +15% / -10%, 50/60 Hz (SELV/PELV)
• Pobór prądu wejścia 0…10 V DC: maks. 1 mA
• Rezystor wejściowy dla 4…20 mA DC: 2 × 56 kΩ
• Doprowadzenie kabla (ZM101/A, ZM121/A): 2 × Pg11
• Minimalne pole przekroju kabla: 0,75 mm²
• Zaciski podłączeniowe: maks. 1 × 4 mm²
• Uwaga eksploatacyjna: jeśli obudowa przyłączeniowa ZM…/A pracuje z sygnałem 0…20 V DC z odcięciem fazy, nie wolno podłączać napięcia 24 V AC.

Dane techniczne (M3FB15LX06/A)

• Ciśnienie nominalne: PN40 wg EN 1333
• Dopuszczalne ciśnienie robocze: 3,2 MPa (32 bar)
• Maks. dopuszczalna różnica ciśnienia Δpmax (kanał 1 → 3): 2,2 MPa (22 bar)
• Maks. różnica ciśnienia (kanał 1 → 2): 0,8 MPa (8 bar)
• Poziom nieszczelności 1 → 3: maks. 0,05% kvs (wg DIN EN 1349)
• Poziom nieszczelności 1 → 2: maks. 0,5% kvs
• Temperatura czynnika: -40…+120°C
• Rodzaj działania: ciągłe
• Nominalna moc pozorna SNA: 26 VA
• Typowy pobór mocy Pmed: 6 W
• Materiały (elementy korpusu): stal / stal CrNi
• Gniazdo / element zamykający: mosiądz / stal CrNi
• Przyłącza rurowe: wewnętrzne do lutowania, stal CrNi

Wymiary i masa

• DN: 15
• Średnica przyłączy rurowych D: 5/8"
• Długość L: 150 mm
• Wysokości: H1 = 65 mm, H2 = 25 mm, H3 = 184 mm
• Wymiary dodatkowe: A = 80 mm, B = 84 mm, C = 67 mm
• Masa: 4,3 kg

Montaż i wskazówki instalacyjne

• Pozycja montażu: dowolna (zalecana pozycja pionowa).
• Przewody prowadzić tak, aby zawór nie był umieszczony w dolnej części instalacji, gdzie może gromadzić się olej.
• Podłączenie przewodów wykonać tak, aby nie powodowały odkształceń przyłączy zaworu; zawór zamocować, aby nie ulegał wstrząsom.
• Przed lutowaniem sprawdzić prawidłowy kierunek przepływu przez zawór.
• Podczas lutowania nie kierować płomienia na zawór; korpus chłodzić (np. mokrą szmatką), aby nie dopuścić do przegrzania.
• Jeśli zawór stosowany jest jako przelotowy (1 → 3), należy zaślepić króciec 2.
• Korpus zaworu i przewody instalacji powinny być izolowane; siłownika nie można zakrywać izolacją.

Podsumowanie

Siemens M3FB15LX06/A to hermetycznie szczelny zawór do czynników chłodniczych PN40 o DN15 i kvs 0,6 m³/h, zaprojektowany do bardzo szybkiej (< 1 s) i precyzyjnej regulacji ciągłej w aplikacjach z gorącym gazem. Dzięki pracy z obudowami przyłączeniowymi ZM... można dobrać wymagany interfejs sterowania (0…10 V, 4…20 mA lub 0…20 V z odcięciem fazy) do konkretnego układu chłodniczego.
