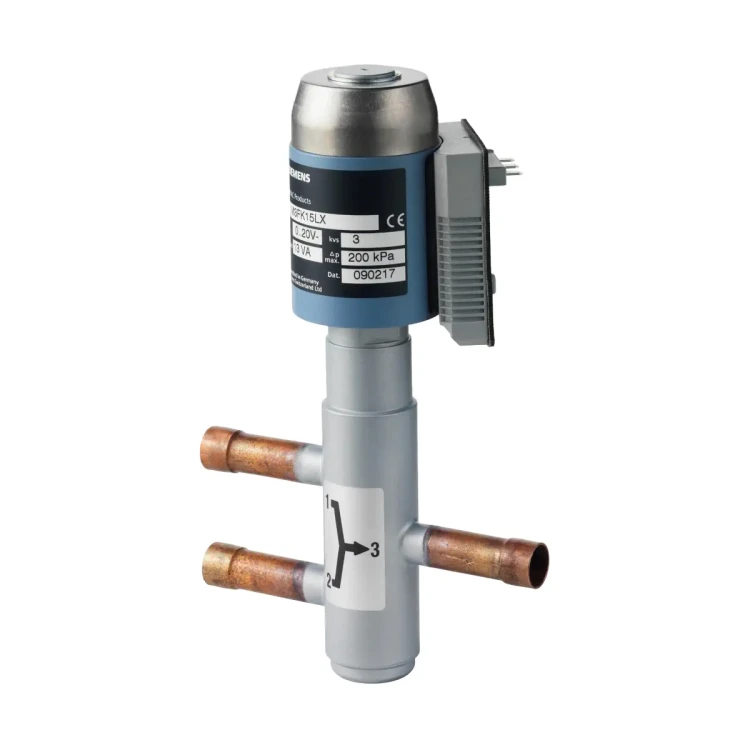

M3FK15LX06 Zawór mieszający/przelotowy z siłownikiem magnetycznym do układów skraplających, PN32, DN15, kvs 0,6 [m3/h]

M3FK15LX06 to zawór regulacyjny do regulacji ciągłej wydajności skraplaczy z siłownikiem magnetycznym, przeznaczony do pracy z czynnikami gazowymi lub ciekłymi (m.in. R22, R134a, R404A, R407C, R507). Zawór wyróżnia się krótkim czasem przebiegu (ok. 1 s), wysoką rozdzielczością oraz hermetyczną szczelnością. W stanie bez zasilania kanał regulacyjny 1 → 3 jest zamknięty.

Najważniejsze cechy

• Producent: Siemens (Building Technologies / HVAC Products)
• Model: M3FK15LX06
• Typ: zawór regulacyjny (mieszający lub przelotowy) do regulacji ciągłej skraplaczy
• DN: 15
• kvs: 0,6 m³/h (wg VDI / VDE 2173, tolerancja ±10%)
• Czas przebiegu: ok. 1 s
• Stan bez zasilania: kanał regulacyjny 1 → 3 zamknięty
• Hermetycznie szczelna konstrukcja (bez zewnętrznej dławnicy)
• Uniwersalny interfejs elektryczny poprzez obudowy przyłączeniowe ZM...
• Stopień ochrony: IP54 (wg IEC 529)
• Konstrukcja: mocna, beztarciowa, niewymagająca konserwacji

Zastosowanie

M3FK15LX06 stosowany jest do ciągłej regulacji wydajności skraplaczy w układach chłodniczych. Może pracować z czynnikami w stanie gazowym lub ciekłym. Zawór może być użyty jako:

• zawór mieszający (kanały 1/2/3),
• zawór przelotowy – w takim przypadku należy zaślepić króciec 2.

Budowa

• Twornik (rdzeń magnetyczny) jest jedyną ruchomą częścią i przemieszcza się pod ciśnieniem w instalacji.
• Brak zewnętrznej dławnicy oznacza brak nieszczelności związanych z ruchem elementów.
• Przekrój zaworu sprzyja łatwemu przepływowi czynnika przy pełnym i częściowym otwarciu, co ogranicza straty ciśnienia i wspiera cichą pracę.
• Przyłącza rurowe: wewnętrzne do lutowania (średnica wewnętrzna).

Działanie

Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, który wytwarza w cewce pole magnetyczne. Pole to przemieszcza twornik, a ten bezpośrednio porusza dyskiem regulacyjnym, zapewniając szybką i dokładną reakcję na zmiany sygnału.

• W przypadku zaniku lub wyłączenia zasilania zawór jest automatycznie zamykany sprężyną (kanał 1 → 3).

Zamawianie i wymagane akcesoria

• Zawór M3FK15LX06 oraz obudowę przyłączeniową ZM... należy zamawiać oddzielnie.
• Przykład zamówienia: 1× M3FK15LX06 + 1× ZM101/A.

Podłączenie elektryczne (interfejs ZM...)

• Zasilanie siłownika: tylko niskie napięcie bezpieczne SELV, PELV
• Napięcie zasilania: 24 V AC +15 / −10%
• Obudowy przyłączeniowe / sygnał sterujący:
  • ZM101/A: 0...10 V DC lub 0...20 V DC (z odcięciem fazy)
  • ZM121/A: 4...20 mA DC lub 0...20 V DC (z odcięciem fazy)
  • ZM111: 0...20 V DC (z odcięciem fazy)
• Zaciski podłączeniowe: zaciski śrubowe do przewodów 4 mm²
• Uwaga: jeśli obudowa przyłączeniowa ZM…/A pracuje z sygnałem 0...20 V DC (z odcięciem fazy), nie wolno podłączać 24 V AC.

Dane techniczne – M3FK15LX06

• DN: 15
• kvs: 0,6 m³/h
• PN (moc nominalna): 13 VA
• Pmed (średni pobór mocy): 3 VA
• Ciśnienie nominalne: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax:
  • ciecz: 0,2 MPa (2 bar)
  • gaz: 0,8 MPa (8 bar)
• Poziom nieszczelności:
  • 1 → 3: maks. 0,05% kvs (wg VDI / VDE 2174)
  • 1 → 2: maks. 0,5% kvs
• Temperatura czynnika: −40...+120°C
• Temperatura otoczenia: −40...+50°C
• Charakterystyka zaworu (skok, kv): liniowa, optymalizowana w zakresie małego otwarcia
• Rodzaj działania: ciągłe
• Czas przebiegu: ok. 1 s
• Pozycja montażu: dowolna (zalecana pionowa)
• Materiały:
  • korpus zaworu: stal, miedź
  • gniazdo / element zamykający: brąz / stal CrNi
• Stopień ochrony: IP54
• Zgodność: spełnia wymagania CE

Wymiary i masa (M3FK15LX06)

• DN: 15
• Ø D (przyłącza rurowe): 5/8"
• L: 150 mm
• H1: 57 mm
• H2: 25 mm
• H3: 164 mm
• A: 60 mm
• B: 73 mm
• C: 67 mm
• Masa: 2,6 kg

Montaż i obsługa

• Zawór można montować w dowolnej pozycji, jednak zalecana jest pozycja pionowa.
• Przed przylutowaniem połączeń należy sprawdzić kierunek przepływu przez zawór.
• Podczas lutowania nie kierować płomienia w stronę zaworu i chłodzić korpus (np. mokrą szmatką), aby uniknąć przegrzania.
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie.
• Urządzenie jest bezobsługowe; zawory nie podlegają naprawie i są wymieniane w całości.

Podsumowanie

Siemens M3FK15LX06 to szybki (ok. 1 s) i precyzyjny zawór do ciągłej regulacji skraplaczy, przeznaczony do wielu czynników chłodniczych. Hermetyczna, beztarciowa konstrukcja bez dławnicy, zamknięcie kanału 1 → 3 w stanie bez zasilania oraz współpraca z obudowami przyłączeniowymi ZM... tworzą trwałe i praktyczne rozwiązanie dla aplikacji chłodniczych wymagających stabilnej regulacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania CE.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami, w szczególności jako element urządzenia zawierającego układy elektryczne i elektroniczne.
• Montaż, dobór i uruchomienie powinny być wykonywane wyłącznie przez specjalistę z zakresu chłodnictwa, zgodnie z dokumentacją producenta.
• Urządzenie przeznaczone jest do regulacji ciągłej wydajności skraplaczy i może być stosowane do czynników gazowych lub ciekłych, takich jak R22, R134a, R404A, R407C, R507.
• Urządzenie elektryczne niskonapięciowe. Zasilać wyłącznie niskim napięciem bezpiecznym SELV/PELV 24 V AC (+15 / −10%).
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.
• Jeśli stosowana jest obudowa przyłączeniowa ZM.../A z sygnałem 0...20 V DC (z odcięciem fazy), nie wolno podłączać napięcia 24 V AC.
• Podłączenie elektryczne należy wykonać zgodnie z właściwym schematem połączeń producenta. Nieprawidłowe zasilanie lub okablowanie może spowodować nieprawidłową pracę urządzenia.
• Zawór M3FK15LX06 może być montowany w dowolnej pozycji, jednak zalecana jest pozycja pionowa.
• Przed przylutowaniem przewodów należy sprawdzić prawidłowy kierunek przepływu przez zawór.
• Przewody należy lutować ostrożnie. Nie kierować płomienia w stronę zaworu, a korpus zaworu podczas lutowania chłodzić, np. mokrą szmatką. Przegrzanie zaworu podczas montażu może spowodować uszkodzenie produktu.
• Przewody instalacyjne powinny być podłączone w sposób niepowodujący odkształceń przyłączy zaworu.
• W przypadku stosowania zaworu jako przelotowego należy zaślepić króciec 2.
• W stanie bez zasilania kanał regulacyjny 1 → 3 jest zamknięty. Przy zaniku lub wyłączeniu napięcia zawór zamyka się automatycznie przez sprężynę, co należy uwzględnić podczas projektowania i serwisu instalacji.
• Produkt jest przeznaczony do pracy przy ciśnieniu nominalnym 3,2 MPa (32 bar). Maksymalna różnica ciśnienia wynosi 0,2 MPa (2 bar) dla cieczy oraz 0,8 MPa (8 bar) dla gazu. Nie przekraczać wartości dopuszczalnych.
• Dopuszczalna temperatura czynnika wynosi od -40 do +120 °C, a dopuszczalna temperatura otoczenia od -40 do +50 °C. Użytkowanie poza tym zakresem jest niedozwolone.
• Stopień ochrony obudowy wynosi IP54. Urządzenie należy eksploatować zgodnie z warunkami odpowiadającymi tej klasie ochrony.
• Produkt jest bezobsługowy i nie podlega naprawie; w przypadku uszkodzenia należy wymienić go w całości.
• Należy przestrzegać wymagań technicznych dotyczących instalacji. Nieprzestrzeganie wymagań technicznych może prowadzić do nieprawidłowej pracy urządzenia i wyłączenia odpowiedzialności producenta.
