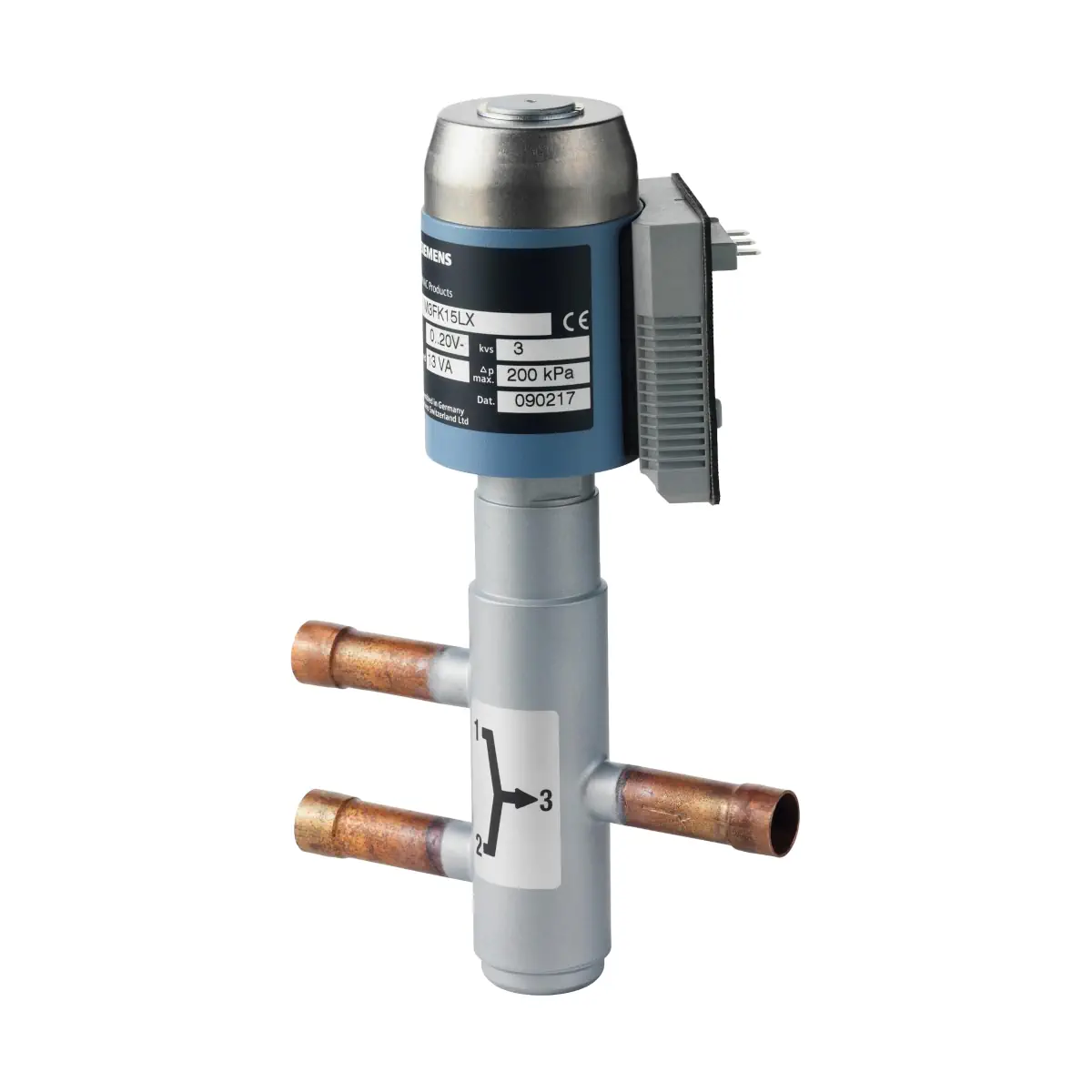

M3FK20LX Zawór mieszający/przelotowy z siłownikiem magnetycznym do układów skraplających, PN32, DN20, kvs 5 [m3/h]

M3FK20LX to zawór regulacyjny do regulacji ciągłej wydajności skraplaczy z siłownikiem magnetycznym, przeznaczony do pracy z czynnikami gazowymi lub ciekłymi w instalacjach chłodniczych. Zawór wyróżnia się krótkim czasem przebiegu (ok. 1 s), wysoką rozdzielczością i dużym zakresem regulacji, a dzięki konstrukcji z ruchomym twornikiem pracującym pod ciśnieniem instalacji pozostaje hermetycznie szczelny (bez zewnętrznej dławnicy). W stanie bez zasilania kanał regulacyjny 1 → 3 jest zamknięty.

Najważniejsze cechy

• Producent: Siemens (Building Technologies / HVAC Products)
• Model: M3FK20LX
• Typ: zawór mieszający lub przelotowy do ciągłej regulacji wydajności skraplacza
• Medium: czynniki gazowe lub ciekłe (np. R22, R134a, R404A, R407C, R507, itp.)
• DN: 20
• kvs: 5,0 m³/h (wg VDI/VDE 2173, tolerancja ±10%)
• Krótki czas przebiegu: ok. 1 s
• Charakterystyka: liniowa, optymalizowana w zakresie małego otwarcia
• Położenie w stanie bez zasilania: kanał regulacyjny 1 → 3 zamknięty
• Hermetycznie szczelna konstrukcja: bez zewnętrznej dławnicy (brak strat nieszczelności od elementów ruchomych)
• Przyłącza: wewnętrzne do lutowania (średnica wewnętrzna)
• Stopień ochrony: IP54
• Moc nominalna PN: 16 VA
• Średni pobór mocy Pmed: 4 VA

Zastosowanie

M3FK20LX służy do ciągłej regulacji wydajności skraplaczy. Może pracować z czynnikami chłodniczymi w postaci gazu lub cieczy. Prawidłowy dobór zaworu (zapewniający odpowiednio duży spadek ciśnienia na całkowicie otwartym zaworze) jest kluczowy dla poprawnej pracy urządzenia chłodniczego i powinien być wykonany przez specjalistę z zakresu chłodnictwa.

Budowa

• Twornik (rdzeń magnetyczny) jest elementem ruchomym przemieszczającym się pod ciśnieniem instalacji, dzięki czemu nie jest potrzebna zewnętrzna dławnica.
• Konstrukcja eliminuje straty nieszczelności związane z ruchomymi elementami.
• Przekrój zaworu umożliwia łatwy przepływ czynnika przy pełnym i częściowym otwarciu, co zmniejsza straty ciśnienia i zapewnia cichą pracę.
• Zawór posiada przyłącza do lutowania ułatwiające wykonanie połączeń z instalacją.

Działanie

• Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, który wytwarza w cewce pole magnetyczne.
• Pole magnetyczne przemieszcza twornik, który natychmiast reaguje na zmianę sygnału i przenosi ruch bezpośrednio na dysk regulacyjny, umożliwiając szybką i dokładną korektę zmian obciążenia.
• W przypadku zaniku lub wyłączenia zasilania zawór jest automatycznie zamykany sprężyną (kanał regulacyjny 1 → 3).

Podłączenie elektryczne (przez obudowę przyłączeniową ZM...)

Zawór M3FK20LX wymaga zastosowania obudowy przyłączeniowej ZM... (zamawianej oddzielnie). Sygnał sterujący zależy od wersji obudowy:

• ZM101/A: 0...10 V DC lub 0...20 V DC z odcięciem fazy
• ZM121/A: 4...20 mA DC lub 0...20 V DC z odcięciem fazy
• ZM111: 0...20 V DC z odcięciem fazy

• Zasilanie siłownika: tylko niskie napięcie bezpieczne (SELV, PELV), 24 V AC +15 / –10%
• Uwaga: jeśli obudowa przyłączeniowa ZM…/A stosowana jest z sygnałem 0...20 V DC (z odcięciem fazy), to nie wolno podłączać napięcia 24 V AC.
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.

Dane techniczne (M3FK20LX)

• DN: 20
• kvs: 5,0 m³/h
• Ciśnienie nominalne: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax: ciecz 0,2 MPa (2 bar); gaz 0,8 MPa (8 bar)
• Poziom nieszczelności: 1 → 3 maks. 0,05% kvs (wg VDI/VDE 2174); 1 → 2 maks. 0,5% kvs
• Temperatura czynnika: –40...+120 °C
• Rodzaj działania: ciągłe
• Czas przebiegu: ok. 1 s
• Temperatura otoczenia: –40...+50 °C
• Materiały: korpus zaworu stal, miedź; gniazdo / element zamykający brąz / stal CrNi
• Przyłącza rurowe: wewnętrzne do lutowania
• Zaciski podłączeniowe: zaciski śrubowe do przewodów 4 mm²
• Stopień ochrony: IP54 (wg IEC 529)
• Zgodność: spełnia wymagania CE
• Moc nominalna PN: 16 VA
• Średni pobór mocy Pmed: 4 VA

Wymiary i masa

• Średnica przyłączy do lutowania (øD): 7/8"
• Długość (L): 170 mm
• H1: 62 mm
• H2: 30 mm
• H3: 173 mm
• A: 70 mm
• B: 78 mm
• C: 67 mm
• Masa: 3,5 kg

Montaż

• Zawór może być montowany w dowolnej pozycji; zalecana jest pozycja pionowa.
• Przewody należy prowadzić tak, aby nie powodowały odkształceń przyłączy zaworu.
• Przed przylutowaniem przewodów sprawdzić, czy kierunek przepływu przez zawór jest prawidłowy.
• Lutowanie wykonywać ostrożnie: płomień dobrać tak, aby miejsce połączenia szybko się nagrzało, ale zawór się nie przegrzał; nie kierować płomienia w stronę zaworu; korpus zaworu podczas lutowania chłodzić np. mokrą szmatką.
• Jeśli zawór stosowany jest jako przelotowy, należy zaślepić króciec 2.
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.

Obsługa

• M3FK20LX jest urządzeniem bezobsługowym.
• Małe tarcie i trwała konstrukcja eliminują potrzebę okresowych przeglądów oraz zapewniają dużą trwałość.
• Zawór nie podlega naprawie – w przypadku uszkodzenia jest wymieniany w całości.

Podsumowanie

Siemens M3FK20LX to szybki i precyzyjny zawór do ciągłej regulacji wydajności skraplaczy, przystosowany do pracy z typowymi czynnikami chłodniczymi w szerokim zakresie temperatur (–40...+120 °C). Hermetyczna konstrukcja bez zewnętrznej dławnicy, automatyczne zamknięcie kanału 1 → 3 w stanie bez zasilania, oraz przyłącza do lutowania sprawiają, że jest to solidne, trwałe rozwiązanie do aplikacji chłodniczych wymagających szybkiej regulacji.
