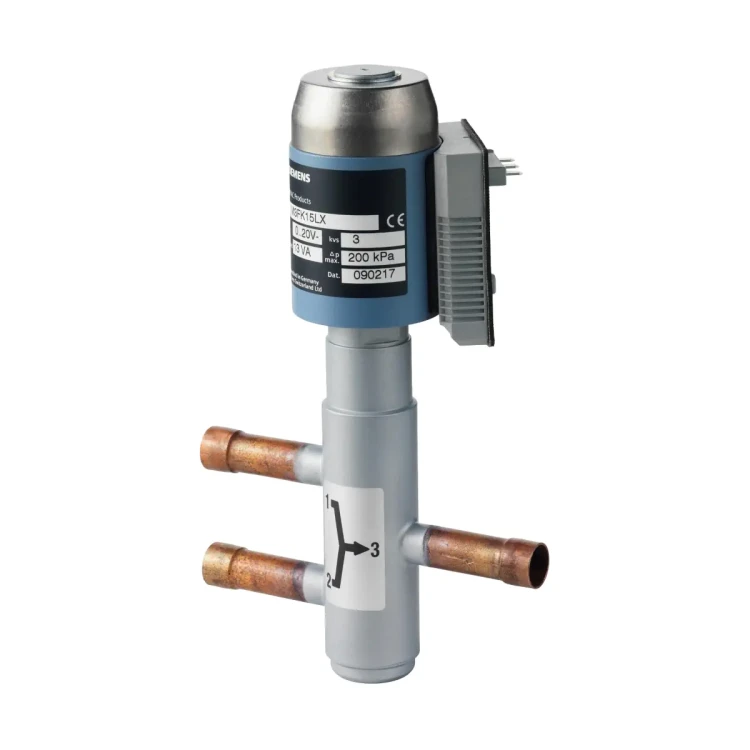

M3FK15LX15 Zawór mieszający/przelotowy z siłownikiem magnetycznym do układów skraplających, PN32, DN15, kvs 1,5 [m3/h]

M3FK15LX15 to zawór regulacyjny do regulacji ciągłej wydajności skraplaczy z siłownikiem magnetycznym, przeznaczony do pracy z czynnikami chłodniczymi w postaci gazu lub cieczy (m.in. R22, R134a, R404A, R407C, R507). Zawór wyróżnia się krótkim czasem przebiegu (ok. 1 s), wysoką rozdzielczością oraz hermetyczną szczelnością – rdzeń magnetyczny jest elementem ruchomym przemieszczającym się pod ciśnieniem w instalacji, dzięki czemu nie jest wymagana zewnętrzna dławnica. W stanie bez zasilania kanał regulacyjny 1 → 3 pozostaje zamknięty.

Najważniejsze cechy

• Producent: Siemens (Building Technologies / HVAC Products)
• Model: M3FK15LX15
• Przeznaczenie: ciągła regulacja wydajności skraplaczy
• Rodzaj działania: ciągłe
• Czas przebiegu: ok. 1 s
• Krótki czas reakcji na zmianę sygnału sterującego (natychmiastowe przemieszczenie twornika)
• Hermetycznie szczelna konstrukcja (brak zewnętrznej dławnicy)
• Beztarciowe działanie oraz mocna konstrukcja niewymagająca konserwacji
• Położenie bez zasilania: kanał regulacyjny 1 → 3 zamknięty (zamykanie sprężyną)
• Przyłącza: wewnętrzne do lutowania (ułatwione wykonanie połączeń)

Zastosowanie

M3FK15LX15 stosowany jest jako zawór mieszający lub przelotowy do regulacji ciągłej skraplaczy w instalacjach chłodniczych. Może pracować z czynnikami:

• gazowymi lub ciekłymi,
• przeznaczonymi m.in. dla: R22, R134a, R404A, R407C, R507.

W przypadku zastosowania jako zawór przelotowy, należy zaślepić króciec 2.

Budowa i działanie

Twornik (rdzeń magnetyczny) stanowi jedyną ruchomą część i przemieszcza się pod ciśnieniem czynnika w instalacji, co eliminuje potrzebę stosowania zewnętrznej dławnicy i ogranicza ryzyko nieszczelności wynikających z ruchomych uszczelnień. Przekrój zaworu wspiera łatwy przepływ czynnika zarówno przy pełnym, jak i częściowym otwarciu, co ogranicza straty ciśnienia i sprzyja cichej pracy.

Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w cewce. Pole to przemieszcza twornik zgodnie z oddziaływującymi siłami (pole magnetyczne, sprężyna powrotna, warunki hydrauliczne), a ruch jest przekazywany bezpośrednio na dysk regulacyjny. Po zaniku lub wyłączeniu zasilania zawór zamyka się automatycznie (kanał regulacyjny 1 → 3) poprzez sprężynę.

Zasilanie i sterowanie (wymagana obudowa przyłączeniowa)

• Zasilanie: tylko niskie napięcie bezpieczne (SELV, PELV)
• Napięcie zasilania: 24 V AC +15 / –10 %
• Wejście / sygnał sterujący (w zależności od zastosowanej obudowy ZM):
  • ZM101/A: 0...10 V DC lub 0...20 V DC z odcięciem fazy
  • ZM121/A: 4...20 mA DC lub 0...20 V DC z odcięciem fazy
  • ZM111: 0...20 V DC z odcięciem fazy

Dane techniczne – M3FK15LX15

• DN: 15
• kvs: 1,5 m³/h (wg VDI / VDE 2173, tolerancja ±10%)
• Moc nominalna (PN): 13 VA
• Średni pobór mocy (Pmed): 3 VA
• Ciśnienie nominalne: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax:
  • ciecz: 0,2 MPa (2 bar)
  • gaz: 0,8 MPa (8 bar)
• Poziom nieszczelności:
  • 1 → 3: maks. 0,05% kvs (wg VDI / VDE 2174)
  • 1 → 2: maks. 0,5% kvs
• Temperatura czynnika: –40 ... +120 °C
• Temperatura otoczenia: –40 ... +50 °C
• Charakterystyka zaworu (skok, kv): liniowa, optymalizowana w zakresie małego otwarcia
• Pozycja montażu: dowolna (zalecana pozycja pionowa)
• Stopień ochrony: IP54 wg IEC 529
• Zgodność: spełnia wymagania CE
• Materiały:
  • Korpus zaworu: stal, miedź
  • Gniazdo / element zamykający: brąz / stal CrNi
• Podłączenie:
  • Przyłącza rurowe: wewnętrzne do lutowania
  • Zaciski podłączeniowe: zaciski śrubowe do przewodów 4 mm²

Wymiary i masa – M3FK15LX15

• Ø D (przyłącza rurowe): 5/8"
• L: 150 mm
• H1: 57 mm
• H2: 25 mm
• H3: 164 mm
• A: 60 mm
• B: 73 mm
• C: 67 mm
• Masa: 2,6 kg

Montaż i eksploatacja

• Zawór może być montowany w dowolnej pozycji, jednak zalecany jest montaż pionowy.
• Przed przylutowaniem przewodów należy sprawdzić prawidłowy kierunek przepływu przez zawór.
• Podczas lutowania należy unikać przegrzania zaworu: nie kierować płomienia w stronę zaworu i chłodzić korpus (np. mokrą szmatką).
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.
• Zawór jest bezobsługowy; nie wymaga okresowych przeglądów i nie podlega naprawie – w razie potrzeby wymieniany jest w całości.

Zamawianie

Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia. Zawór M3FK15LX15 oraz obudowę przyłączeniową ZM.../A należy zamawiać oddzielnie.

Podsumowanie

Siemens M3FK15LX15 to hermetycznie szczelny, szybko działający zawór do ciągłej regulacji skraplaczy (DN 15, kvs 1,5 m³/h) z magnetycznym napędem, przeznaczony do pracy z popularnymi czynnikami chłodniczymi w fazie gazowej lub ciekłej. Krótki czas przebiegu, liniowa charakterystyka oraz automatyczne zamykanie kanału 1 → 3 po zaniku zasilania czynią go solidnym rozwiązaniem do precyzyjnej regulacji w aplikacjach chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania CE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy zutylizować zgodnie z lokalnymi przepisami, w szczególności z uwzględnieniem elementów elektrycznych i elektronicznych.
• Montaż, dobór i uruchomienie wyłącznie przez wykwalifikowany personel z zakresu chłodnictwa, zgodnie z dokumentacją producenta.
• Zawór regulacyjny M3FK15LX15 jest przeznaczony do regulacji ciągłej wydajności skraplaczy i do stosowania z czynnikami gazowymi lub ciekłymi, takimi jak m.in. R22, R134a, R404A, R407C, R507. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi przez producenta.
• Urządzenie elektryczne niskonapięciowe. Zasilanie wyłącznie niskim napięciem bezpiecznym SELV/PELV 24 V AC (+15 / -10%).
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej należy wyłączyć zasilanie elektryczne.
• Jeśli stosowana jest obudowa przyłączeniowa ZM.../A z sygnałem 0...20 V DC (z odcięciem fazy), nie wolno podłączać napięcia 24 V AC.
• Montaż wykonywać zgodnie z właściwym kierunkiem przepływu przez zawór oraz dokumentacją producenta. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji chłodniczej.
• Zawór może być montowany w dowolnej pozycji, jednak producent zaleca pozycję pionową. Przewody należy prowadzić tak, aby nie powodowały odkształceń przyłączy zaworu.
• Przy lutowaniu przewodów należy zachować szczególną ostrożność. Nie kierować płomienia na zawór i chronić korpus przed przegrzaniem, np. przez chłodzenie mokrą szmatką.
• W stanie bez zasilania kanał regulacyjny 1 → 3 jest zamknięty. Należy uwzględnić automatyczny powrót zaworu do położenia bezpiecznego po zaniku napięcia.
• Pracować wyłącznie w dopuszczalnych warunkach pracy: ciśnienie nominalne 3,2 MPa (32 bar), maks. różnica ciśnienia 0,2 MPa (2 bar) dla cieczy i 0,8 MPa (8 bar) dla gazu, temperatura czynnika od -40 do +120°C, temperatura otoczenia od -40 do +50°C.
• Produkt jest bezobsługowy i nie podlega naprawie. W przypadku uszkodzenia zawór należy wymienić w całości.
