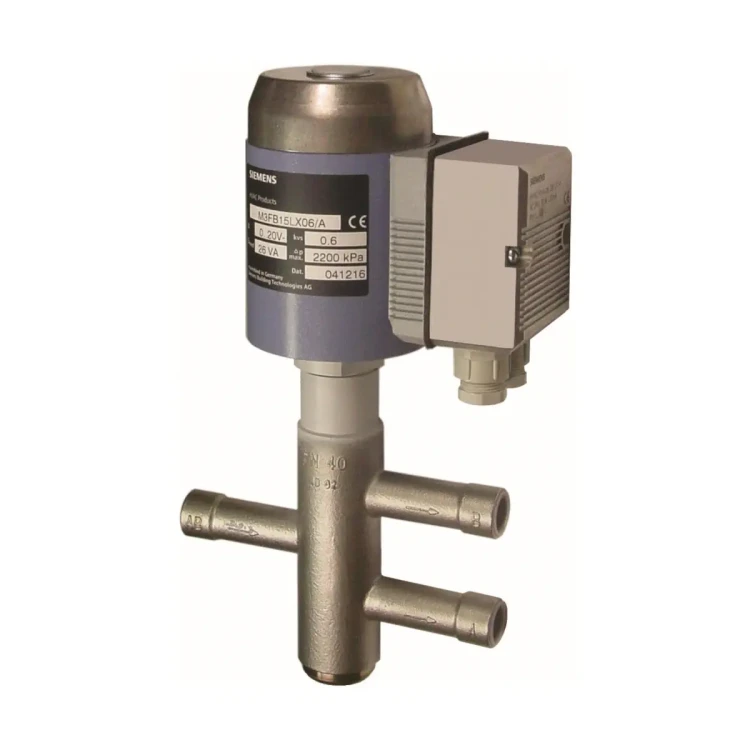

M3FB32LX Zawór rozdzielający/przelotowy z siłownikiem magnetycznym do gazów gorących, PN40, DN32, kvs 12 [m3/h]

M3FB32LX to zawór do czynników chłodniczych PN40 z siłownikiem magnetycznym, przeznaczony do ciągłej regulacji w instalacjach z gazem gorącym – m.in. do regulacji wydajności urządzeń chłodniczych oraz zastosowań związanych z odzyskiem ciepła. Zawór jest hermetycznie szczelny (lutowany, bez uszczelek), zapewnia wysoką rozdzielczość i dokładność regulacji oraz bardzo krótki czas przebiegu (< 1 s). W stanie bez zasilania kanał regulacyjny 1 → 3 jest zamknięty.

Najważniejsze cechy

• Producent: Siemens
• Model: M3FB32LX
• Rodzaj: zawór do czynników chłodniczych z siłownikiem magnetycznym (regulacja ciągła)
• Zastosowanie: regulacja wydajności urządzeń chłodniczych i odzysk ciepła; praca z gazem gorącym jako zawór rozdzielający lub przelotowy
• Średnica nominalna: DN32
• Współczynnik kvs: 12,0 m³/h
• Maks. dopuszczalna różnica ciśnienia (kanał 1 → 3): 0,8 MPa (8 bar)
• Położenie bez zasilania: zamknięty kanał regulacyjny 1 → 3
• Czas przebiegu: < 1 s
• Konstrukcja: trwała, niewymagająca konserwacji; zawór nienaprawialny (wymiana w całości)

Zastosowanie

M3FB32LX przeznaczony jest do instalacji chłodniczych z bezpiecznymi (organicznymi) czynnikami chłodniczymi, w których wymagana jest szybka i precyzyjna regulacja ciągła. Może pracować z gazem gorącym jako:

• zawór rozdzielający (3-drożny),
• zawór przelotowy w kanale 1 → 3 (przy takim zastosowaniu należy zaślepić króciec 2).

Budowa i działanie

• Twornik (rdzeń magnetyczny) jest ruchomym elementem przemieszczającym się pod ciśnieniem w instalacji, dzięki czemu nie jest potrzebna zewnętrzna dławnica i nie występują typowe straty nieszczelności związane z ruchomymi elementami.
• Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM… na sygnał z odcięciem fazy, który wytwarza w cewce pole magnetyczne i powoduje przemieszczenie twornika.
• Twornik reaguje natychmiast na zmiany sygnału, przenosząc przemieszczenie bezpośrednio na dysk regulacyjny, co umożliwia szybką i dokładną korekcję zmian obciążenia.
• W przypadku zaniku lub wyłączenia zasilania zawór zamyka kanał regulacyjny 1 → 3 sprężyną powrotną.

Sterowanie i obudowy przyłączeniowe (ZM…)

Zawór współpracuje z wybieraną obudową przyłączeniową ZM… (zamawianą oddzielnie), która determinuje interfejs sterowania:

• ZM101/A: zasilanie 24 V AC, sterowanie 0…10 V DC (zakres roboczy 4…8 V DC); możliwe także 0…20 V DC z odcięciem fazy
• ZM121/A: zasilanie 24 V AC, sterowanie 4…20 mA DC (zakres roboczy 8…16 mA DC); możliwe także 0…20 V DC z odcięciem fazy
• ZM111: sterowanie 0…20 V DC z odcięciem fazy (zakres roboczy 10…15 V DC)

• Uwaga instalacyjna: jeżeli obudowa przyłączeniowa ZM…/A pracuje z sygnałem 0…20 V DC z odcięciem fazy, to nie wolno podłączać 24 V AC.

Dane techniczne (M3FB32LX)

• Ciśnienie nominalne: PN40 wg EN 1333
• Dopuszczalne ciśnienie robocze: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax (kanał 1 → 3): 0,8 MPa (8 bar)
• Maks. różnica ciśnienia Δpmax (kanał 1 → 2): 0,8 MPa (8 bar)
• kvs: 12,0 m³/h
• Poziom nieszczelności 1 → 3: maks. 0,05% kvs (wg DIN EN 1349)
• Poziom nieszczelności 1 → 2: maks. 0,5% kvs
• Szczelność: hermetycznie szczelne (lutowane, bez uszczelek)
• Dopuszczalne czynniki: bezpieczne (organiczne) czynniki chłodnicze, np. R22, R134a, R404A, R407C, R410A, R507 itp.; nie stosować do amoniaku (R717)
• Temperatura czynnika: –40…+120 °C
• Charakterystyka zaworu (skok/kv): liniowa (wg VDI / VDE 2173), optymalizowana w zakresie małego otwarcia
• Rozdzielczość skoku: ΔH / H100 > 1 : 200
• Rodzaj działania: ciągłe
• Położenie bez zasilania: zamknięty kanał regulacyjny 1 → 3
• Pozycja montażu: dowolna (zalecana pionowa)
• Czas przebiegu: < 1 s
• Materiały – elementy korpusu: stal / stal CrNi
• Materiały – gniazdo / element zamykający: mosiądz / stal CrNi
• Przyłącza do instalacji: wewnętrzne do lutowania, stal CrNi
• Stopień ochrony: IP54 wg IEC 529
• Zgodność: spełnia wymagania CE
• SNA (dobór transformatora): 40 VA
• Typowy pobór mocy Pmed: 10 W

Podłączenie elektryczne (dla obudów ZM…/A)

• Doprowadzenie kabla: 2 × Pg11 (ZM101/A, ZM121/A)
• Minimalne pole przekroju kabla: 0,75 mm²
• Zaciski podłączeniowe: maks. 1 × 4 mm²
• Wejście (0…10 V DC): pobór prądu maks. 1 mA
• Wejście (4…20 mA DC): rezystor wejściowy 2 × 56 kΩ

Wymiary i masa (M3FB32LX)

• DN: 32
• Przyłącza rurowe (ø D): 1 3/8”
• L: 250 mm
• H1: 91 mm
• H2: 43 mm
• H3: 245 mm
• A: 100 mm
• B: 94 mm
• C: 98 mm
• Masa: 11,4 kg

Zamawianie i dostawa

• Korpus zaworu i siłownik magnetyczny stanowią integralną całość i mogą być rozłączane.
• Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia.
• Zawór oraz obudowa przyłączeniowa ZM… dostarczane są w oddzielnych opakowaniach (obudowę należy dobrać i zamówić osobno).

Wskazówki do montażu

• Zawór może być montowany w dowolnej pozycji, ale zalecana jest pozycja pionowa.
• Przewody prowadzić tak, aby zawór nie był umieszczony w dolnej części instalacji, gdzie może gromadzić się olej.
• Rurociągi podłączyć tak, aby nie powodowały odkształceń przyłączy zaworu; zawór zamocować tak, aby nie ulegał wstrząsom.
• Przed lutowaniem sprawdzić prawidłowy kierunek przepływu przez zawór.
• Podczas lutowania stosować ostrożność; zalecane użycie gazu obojętnego chemicznie, chłodzenie korpusu (np. mokrą szmatką) i niedopuszczenie do przegrzania.
• Nie kierować płomienia w stronę zaworu.
• Jeśli zawór stosowany jest jako przelotowy (1 → 3), należy zaślepić króciec 2.
• Korpus zaworu i rurociągi powinny być izolowane; siłownika nie wolno zakrywać izolacją.
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM… należy wyłączyć zasilanie elektryczne.

Podsumowanie

Siemens M3FB32LX to hermetycznie szczelny zawór PN40 do bezpiecznych czynników chłodniczych, zaprojektowany do ciągłej regulacji gazu gorącego w aplikacjach chłodniczych i odzysku ciepła. Dzięki kvs 12,0 m³/h, Δpmax 8 bar (1 → 3), bardzo szybkiemu działaniu (< 1 s) oraz możliwości doboru obudowy przyłączeniowej ZM… z wymaganym interfejsem sterowania, stanowi precyzyjne i trwałe rozwiązanie do wymagających instalacji.
