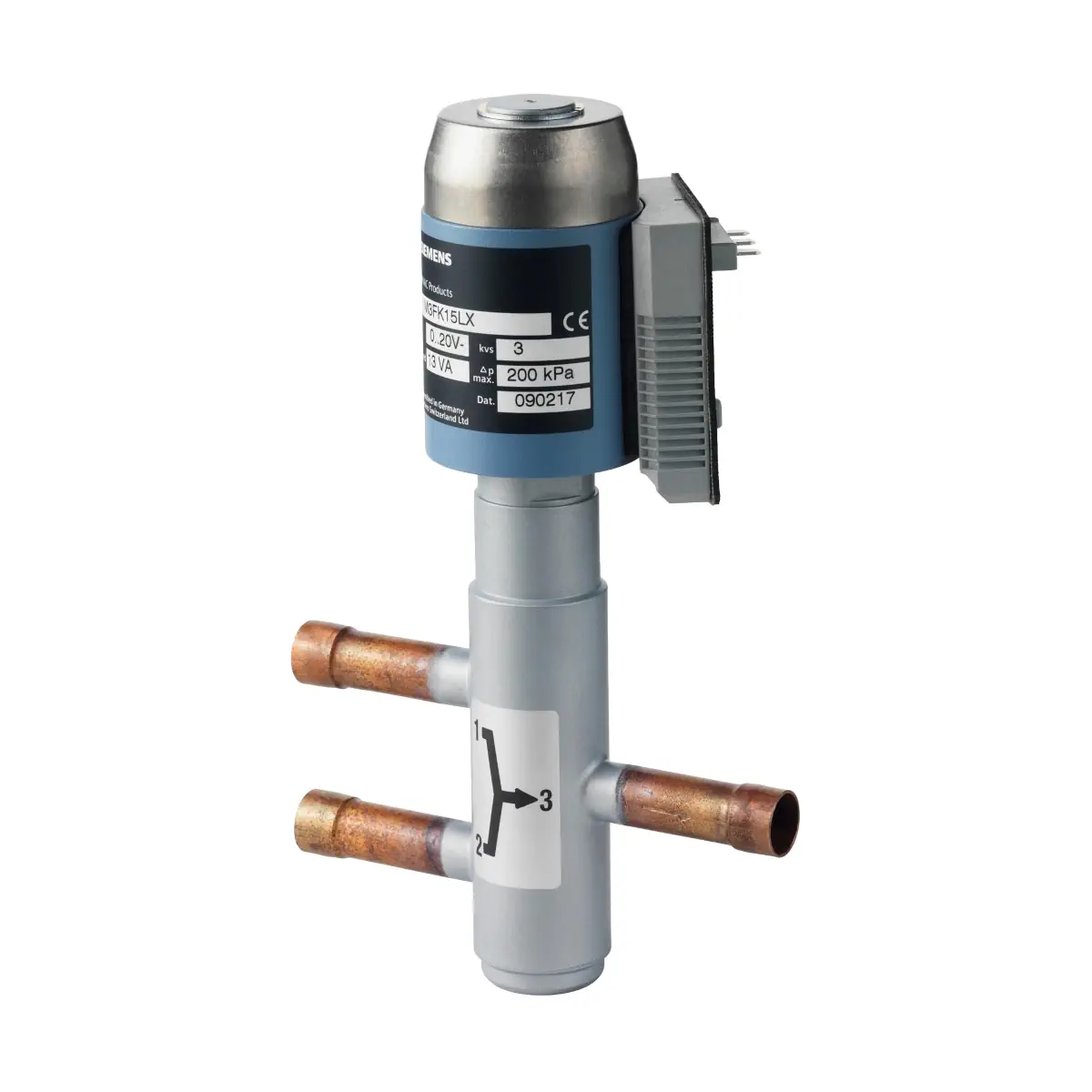

M3FK50LX Zawór mieszający/przelotowy z siłownikiem magnetycznym do układów skraplających, PN32, DN50, kvs 30 [m3/h]

M3FK50LX to zawór regulacyjny (mieszający lub przelotowy) z siłownikiem magnetycznym, przeznaczony do ciągłej regulacji wydajności skraplaczy. Zawór wyróżnia się krótkim czasem przebiegu (ok. 1 s), wysoką rozdzielczością, dużym zakresem regulacji oraz hermetyczną szczelnością. W stanie bez zasilania kanał regulacyjny 1 → 3 jest zamknięty (zamknięcie sprężyną). Do pracy wymaga obudowy przyłączeniowej ZM... (zamawianej oddzielnie), zapewniającej uniwersalny interfejs sterowania.

Najważniejsze cechy

• Producent: Siemens
• Model: M3FK50LX
• Typ: zawór regulacyjny do regulacji ciągłej skraplaczy (mieszający lub przelotowy)
• DN: 50
• kvs: 30 m³/h (wg VDI/VDE 2173, tolerancja ±10%)
• Krótki czas przebiegu: ok. 1 s
• Położenie w stanie bez zasilania: kanał regulacyjny 1 → 3 zamknięty
• Hermetycznie szczelna konstrukcja: brak zewnętrznej dławnicy (brak strat nieszczelności od elementów ruchomych)
• Beztarciowe działanie i mocna konstrukcja bezobsługowa
• Stopień ochrony: IP54
• Zgodność: spełnia wymagania CE

Zastosowanie

M3FK50LX stosowany jest do ciągłej regulacji wydajności skraplaczy. Może pracować z czynnikami gazowymi lub ciekłymi i jest przeznaczony do czynników takich jak R22, R134a, R404A, R407C, R507 itp.

Budowa i działanie

Konstrukcja hermetyczna

• Twornik (rdzeń magnetyczny) jest elementem ruchomym przemieszczającym się pod ciśnieniem w instalacji, dzięki czemu nie jest potrzebna zewnętrzna dławnica.
• Przekrój zaworu sprzyja łatwemu przepływowi przy pełnym i częściowym otwarciu, co zmniejsza straty ciśnienia i wspiera cichą pracę.
• Zawór posiada przyłącza wewnętrzne do lutowania (średnica wewnętrzna), ułatwiające wykonanie połączeń z instalacją.

Regulacja ciągła i zachowanie przy zaniku zasilania

• Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, co wytwarza pole magnetyczne w cewce i przemieszcza twornik.
• Twornik reaguje natychmiast na zmianę sygnału, przenosząc ruch na dysk regulacyjny i umożliwiając szybką oraz dokładną korektę zmian obciążenia.
• W przypadku zaniku lub wyłączenia napięcia zasilającego zawór jest automatycznie zamykany przez sprężynę (zamknięcie kanału regulacyjnego 1 → 3).

Interfejs elektryczny (wymagana obudowa przyłączeniowa ZM...)

• Zasilanie siłownika: tylko niskie napięcie bezpieczne (SELV, PELV)
• Napięcie zasilania: 24 V AC +15 / –10%
• Pobór mocy (M3FK50LX): PN 40 VA, Pmed 10 VA
• Możliwe sygnały sterujące (zależnie od wersji ZM): 0...10 V DC, 4...20 mA DC lub 0...20 V DC z odcięciem fazy
• Ważne: przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.

Dane techniczne

• Ciśnienie nominalne: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax (ciecz): 0,2 MPa (2 bar)
• Maks. różnica ciśnienia Δpmax (gaz): 0,8 MPa (8 bar)
• Poziom nieszczelności 1 → 3: maks. 0,05% kvs (wg VDI/VDE 2174)
• Poziom nieszczelności 1 → 2: maks. 0,5% kvs
• Temperatura czynnika: –40...+120 °C
• Temperatura otoczenia: –40...+50 °C
• Charakterystyka zaworu (skok, kv): liniowa, optymalizowana w zakresie małego otwarcia
• Rodzaj działania: ciągłe
• Pozycja montażu: dowolna (zalecana pozycja pionowa)
• Czas przebiegu: ok. 1 s
• Materiały korpusu: stal, miedź
• Gniazdo / element zamykający: brąz / stal CrNi
• Podłączenie rurowe: wewnętrzne do lutowania
• Stopień ochrony: IP54

Wymiary i masa (M3FK50LX)

• DN: 50
• ØD (przyłącza rurowe): 2 1/8 cala
• L: 350 mm
• H1: 102 mm
• H2: 60 mm
• H3: 202 mm
• A: 100 mm
• B: 94 mm
• C: 85 mm
• Masa: 12,0 kg

Montaż i obsługa

• Zawór może być montowany w dowolnej pozycji, jednak zalecany jest montaż pionowy.
• Przed lutowaniem należy sprawdzić kierunek przepływu przez zawór.
• Podczas lutowania należy zachować ostrożność: nie kierować płomienia w stronę zaworu oraz chłodzić korpus zaworu (np. mokrą szmatką), aby nie dopuścić do przegrzania.
• Jeśli zawór jest stosowany jako przelotowy, należy zaślepić króciec 2.
• Zawór jest bezobsługowy; nie wymaga okresowych przeglądów. Nie podlega naprawie – w razie potrzeby jest wymieniany w całości.

Zamawianie

• Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia.
• Uwaga: zawór M3FK50LX oraz obudowę przyłączeniową ZM.../A należy zamawiać oddzielnie.

Podsumowanie

Siemens M3FK50LX to hermetycznie szczelny, beztarciowy zawór regulacyjny DN 50 o kvs 30 m³/h, zaprojektowany do ciągłej regulacji skraplaczy dla czynników gazowych i ciekłych. Krótki czas przebiegu (ok. 1 s), liniowa charakterystyka oraz automatyczne zamknięcie kanału 1 → 3 przy braku zasilania czynią go solidnym rozwiązaniem do wymagających aplikacji chłodniczych.
