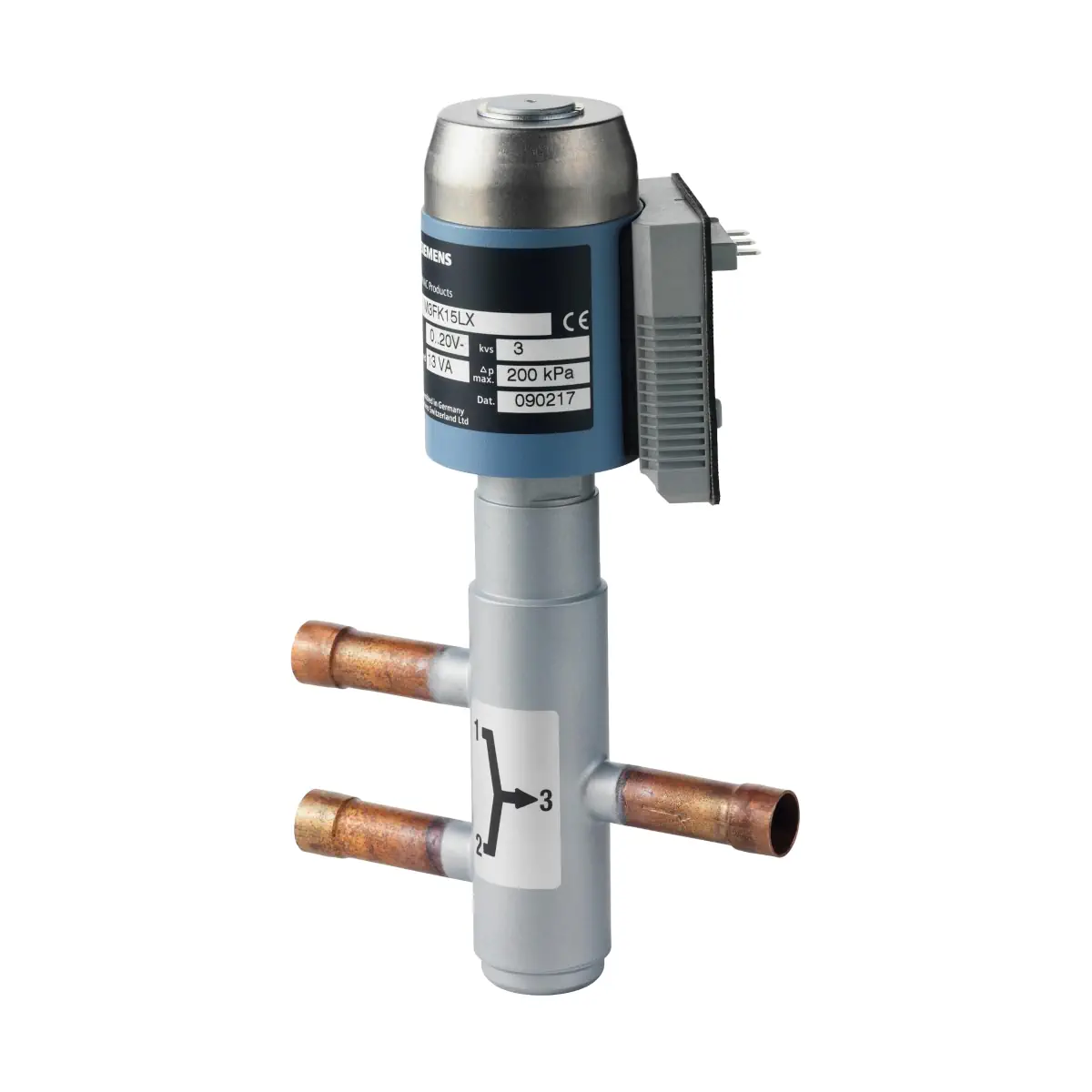

M3FK25LX Zawór mieszający/przelotowy z siłownikiem magnetycznym do układów skraplających, PN32, DN25, kvs 8 [m3/h]

M3FK25LX to zawór regulacyjny do regulacji ciągłej z siłownikiem magnetycznym, przeznaczony do płynnej regulacji wydajności skraplaczy w układach chłodniczych. Zawór może pracować z czynnikami gazowymi lub ciekłymi i jest przystosowany m.in. do czynników R22, R134a, R404A, R407C, R507 (itp.). Konstrukcja jest hermetycznie szczelna (bez zewnętrznej dławnicy), a dzięki krótkiemu czasowi przebiegu ok. 1 s zawór szybko i precyzyjnie reaguje na zmiany obciążenia.

Najważniejsze cechy

• Producent: Siemens
• Model: M3FK25LX
• Typ: zawór mieszający lub przelotowy do regulacji ciągłej (skraplacze)
• DN: 25
• kvs: 8,0 m³/h (tolerancja ±10% wg VDI/VDE 2173)
• Krótki czas przebiegu: ok. 1 s
• Wysoka rozdzielczość i duży zakres regulacji
• Hermetycznie szczelny – brak strat nieszczelności związanych z ruchomymi elementami
• Beztarciowa praca
• Położenie w stanie bez zasilania: kanał regulacyjny 1 → 3 zamknięty (sprężyna)
• Moc nominalna (PN): 16 VA
• Średni pobór mocy (Pmed): 4 VA
• Stopień ochrony: IP54
• Mocna konstrukcja, niewymagająca konserwacji

Zastosowanie

M3FK25LX stosowany jest do ciągłej regulacji wydajności skraplaczy. Może pracować z czynnikami gazowymi i ciekłymi w układach chłodniczych.

Budowa

• Twornik (rdzeń magnetyczny) jest jedynym ruchomym elementem i przemieszcza się pod ciśnieniem w instalacji, dlatego nie jest potrzebna zewnętrzna dławnica.
• Przekrój zaworu zapewnia łatwy przepływ czynnika przy pełnym i częściowym otwarciu, co zmniejsza straty ciśnienia i wspiera cichą pracę.
• Przyłącza rurowe: wewnętrzne do lutowania (dla DN 25: øD = 1 1/8").

Działanie

• Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, który wytwarza w cewce pole magnetyczne.
• Pole magnetyczne przemieszcza twornik, a ruch jest przenoszony bezpośrednio na dysk regulacyjny, co umożliwia szybką i dokładną korektę zmian obciążenia.
• Po zaniku lub wyłączeniu zasilania zawór zamyka się automatycznie (kanał regulacyjny 1 → 3) przez sprężynę.

Sterowanie i zasilanie (siłownik magnetyczny)

• Zasilanie: tylko niskie napięcie bezpieczne (SELV, PELV)
• Napięcie zasilania: 24 V AC +15 / −10%
• Obudowa przyłączeniowa (zamawiana oddzielnie): ZM101/A, ZM121/A lub ZM111
• Sygnały sterujące (zależnie od obudowy):
  • ZM101/A: 0...10 V DC lub 0...20 V DC z odcięciem fazy
  • ZM121/A: 4...20 mA DC lub 0...20 V DC z odcięciem fazy
  • ZM111: 0...20 V DC z odcięciem fazy

Dane techniczne zaworu

• Ciśnienie nominalne: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax (ciecz): 0,2 MPa (2 bar)
• Maks. różnica ciśnienia Δpmax (gaz): 0,8 MPa (8 bar)
• Poziom nieszczelności 1 → 3: maks. 0,05% kvs (wg VDI/VDE 2174)
• Poziom nieszczelności 1 → 2: maks. 0,5% kvs
• Temperatura czynnika: −40...+120°C
• Temperatura otoczenia: −40...+50°C
• Charakterystyka zaworu (skok, kv): liniowa, optymalizowana w zakresie małego otwarcia
• Rodzaj działania: ciągłe
• Pozycja montażu: dowolna
• Stopień ochrony: IP54
• Zgodność: spełnia wymagania CE

Materiały i podłączenie

• Korpus zaworu: stal, miedź
• Gniazdo / element zamykający: brąz / stal CrNi
• Przyłącza rurowe: wewnętrzne do lutowania
• Zaciski podłączeniowe: zaciski śrubowe do przewodów 4 mm²

Wymiary i masa (M3FK25LX)

• øD: 1 1/8"
• L: 200 mm
• H1: 66 mm
• H2: 36 mm
• H3: 177 mm
• A: 70 mm
• B: 78 mm
• C: 71 mm
• Masa: 4,2 kg

Wskazówki montażowe

• Zawór może być montowany w dowolnej pozycji, zalecana jest pozycja pionowa.
• Przed przylutowaniem przewodów należy sprawdzić kierunek przepływu przez zawór.
• Podczas lutowania nie kierować płomienia w stronę zaworu; korpus zaworu chłodzić, np. mokrą szmatką, aby uniknąć przegrzania.
• Jeśli zawór stosowany jest jako przelotowy, należy zaślepić króciec 2.
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.

Podsumowanie

Siemens M3FK25LX to hermetycznie szczelny, beztarciowy zawór do ciągłej regulacji wydajności skraplaczy, o parametrach DN 25 i kvs 8,0 m³/h. Szybka reakcja (ok. 1 s), automatyczne zamknięcie kanału 1 → 3 po zaniku zasilania oraz możliwość współpracy z obudowami przyłączeniowymi ZM... czynią go rozwiązaniem przeznaczonym do precyzyjnej regulacji w wymagających aplikacjach chłodniczych.
