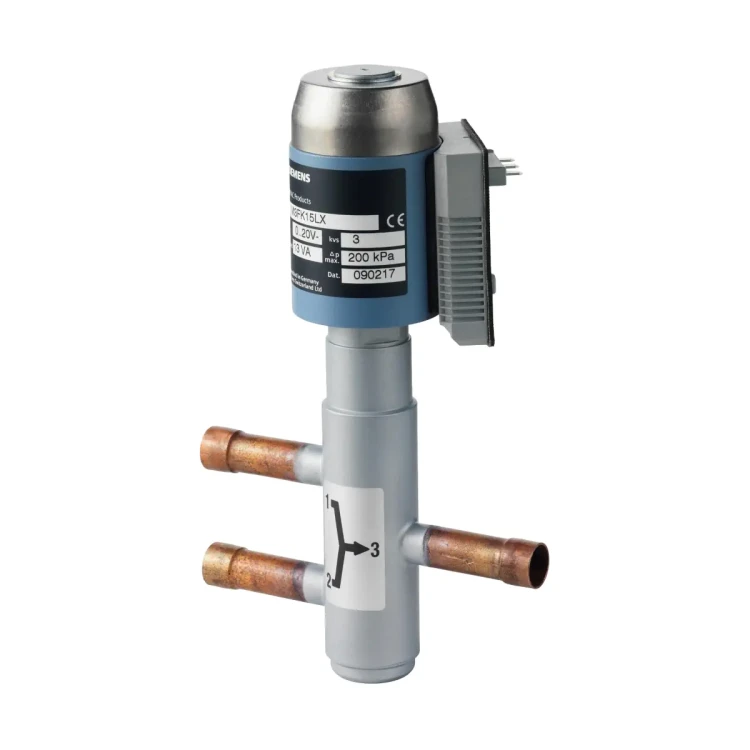

M3FK40LX Zawór mieszający/przelotowy z siłownikiem magnetycznym do układów skraplających, PN32, DN40, kvs 20 [m3/h]

M3FK40LX to zawór regulacyjny Siemens z siłownikiem magnetycznym, przeznaczony do ciągłej regulacji wydajności skraplaczy w układach chłodniczych. Zawór może pracować z czynnikami gazowymi lub ciekłymi i jest przystosowany m.in. do czynników R22, R134a, R404A, R407C, R507. Konstrukcja z ruchomym twornikiem eliminuje potrzebę zewnętrznej dławnicy, dzięki czemu zawór jest hermetycznie szczelny, a jego praca jest szybka (czas przebiegu ok. 1 s) i precyzyjna. W stanie bez zasilania kanał regulacyjny 1 → 3 jest zamknięty.

Najważniejsze cechy

• Producent: Siemens (Building Technologies / HVAC Products)
• Model: M3FK40LX
• Typ: zawór mieszający lub przelotowy z siłownikiem magnetycznym
• Zastosowanie: ciągła regulacja wydajności skraplaczy
• Regulacja: ciągła, wysoka rozdzielczość, duży zakres regulacji
• Czas przebiegu: ok. 1 s
• Położenie w stanie bez zasilania: kanał regulacyjny 1 → 3 zamknięty (zamykanie sprężyną)
• Konstrukcja: hermetycznie szczelna, beztarciowa, mocna i niewymagająca konserwacji
• Interfejs elektryczny: poprzez obudowę przyłączeniową ZM.../A (zamawianą oddzielnie)

Zastosowanie

M3FK40LX stosowany jest do regulacji ciągłej skraplaczy w instalacjach chłodniczych. Może pracować z czynnikami gazowymi lub ciekłymi. Przeznaczony do czynników takich jak R22, R134a, R404A, R407C, R507 itp.

Budowa i działanie

• Twornik (rdzeń magnetyczny) jest elementem ruchomym przemieszczającym się pod ciśnieniem w instalacji, co eliminuje potrzebę stosowania zewnętrznej dławnicy.
• Przekrój zaworu umożliwia łatwy przepływ czynnika przy pełnym i częściowym otwarciu, co zmniejsza straty ciśnienia i sprzyja cichej pracy.
• Sygnał sterujący jest przetwarzany w obudowie przyłączeniowej ZM.../A na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w cewce i przemieszcza twornik.
• Twornik natychmiast reaguje na zmianę sygnału sterującego i przenosi przemieszczenie na dysk regulacyjny, umożliwiając szybką i dokładną korektę zmian obciążenia.
• W przypadku zaniku lub wyłączenia zasilania zawór zamyka się automatycznie (kanał regulacyjny 1 → 3) przez sprężynę.

Podłączenie elektryczne (obudowa przyłączeniowa ZM...)

• Zasilanie siłownika: tylko niskie napięcie bezpieczne SELV / PELV
• Napięcie zasilania: 24 V AC +15 / –10 %
• Sygnał sterujący (w zależności od zastosowanej obudowy):
  • ZM101/A: 0...10 V DC lub 0...20 V DC (z odcięciem fazy)
  • ZM121/A: 4...20 mA DC lub 0...20 V DC (z odcięciem fazy)
  • ZM111: 0...20 V DC (z odcięciem fazy)
• Uwaga: jeśli obudowa przyłączeniowa ZM.../A stosowana jest z sygnałem 0...20 V DC (z odcięciem fazy), to nie wolno podłączać napięcia 24 V AC.
• Przed podłączeniem lub odłączeniem obudowy przyłączeniowej ZM... należy wyłączyć zasilanie elektryczne.

Dane techniczne – M3FK40LX

• DN: 40
• kvs: 20 m³/h (wg VDI / VDE 2173, tolerancja ±10%)
• Moc nominalna (PN): 40 VA
• Średni pobór mocy (Pmed): 10 VA
• Ciśnienie nominalne: 3,2 MPa (32 bar)
• Maks. różnica ciśnienia Δpmax:
  • ciecz: 0,2 MPa (2 bar)
  • gaz: 0,8 MPa (8 bar)
• Poziom nieszczelności:
  • 1 → 3: maks. 0,05% kvs (wg VDI / VDE 2174)
  • 1 → 2: maks. 0,5% kvs
• Temperatura czynnika: –40 ... +120 °C
• Charakterystyka zaworu (skok, kv): liniowa, optymalizowana w zakresie małego otwarcia
• Rodzaj działania: ciągłe
• Czas przebiegu: ok. 1 s
• Temperatura otoczenia: –40 ... +50 °C
• Materiały:
  • korpus zaworu: stal, miedź
  • gniazdo / element zamykający: brąz / stal CrNi
• Podłączenie rurowe: przyłącza wewnętrzne do lutowania
• Zaciski podłączeniowe: zaciski śrubowe do przewodów 4 mm²
• Stopień ochrony: IP54 wg IEC 529
• Zgodność: spełnia wymagania CE

Wymiary i masa

• Średnica przyłączy rurowych (D): 1 5/8"
• Długość (L): 300 mm
• H1: 92 mm
• H2: 50 mm
• H3: 202 mm
• A: 100 mm
• B: 94 mm
• C: 98 mm
• Masa: 10,7 kg

Montaż i eksploatacja

• Zawór może być montowany w dowolnej pozycji, jednak zalecana jest pozycja pionowa.
• Przed przylutowaniem przewodów należy sprawdzić kierunek przepływu przez zawór.
• Podczas lutowania nie kierować płomienia w stronę zaworu i chronić korpus przed przegrzaniem (np. chłodząc mokrą szmatką).
• Jeśli zawór jest stosowany jako przelotowy, należy zaślepić króciec 2.
• Zawór jest bezobsługowy i nie podlega naprawie – w razie awarii wymieniany jest w całości.

Podsumowanie

Siemens M3FK40LX to szybki, hermetycznie szczelny zawór regulacyjny (DN 40, kvs 20 m³/h) do ciągłej regulacji wydajności skraplaczy. Beztarciowa konstrukcja, krótki czas przebiegu (ok. 1 s), oraz bezpieczne zasilanie 24 V AC (SELV/PELV) z obsługą popularnych sygnałów sterujących poprzez obudowy ZM... czynią go solidnym rozwiązaniem do wymagających aplikacji chłodniczych dla czynników gazowych i ciekłych.
