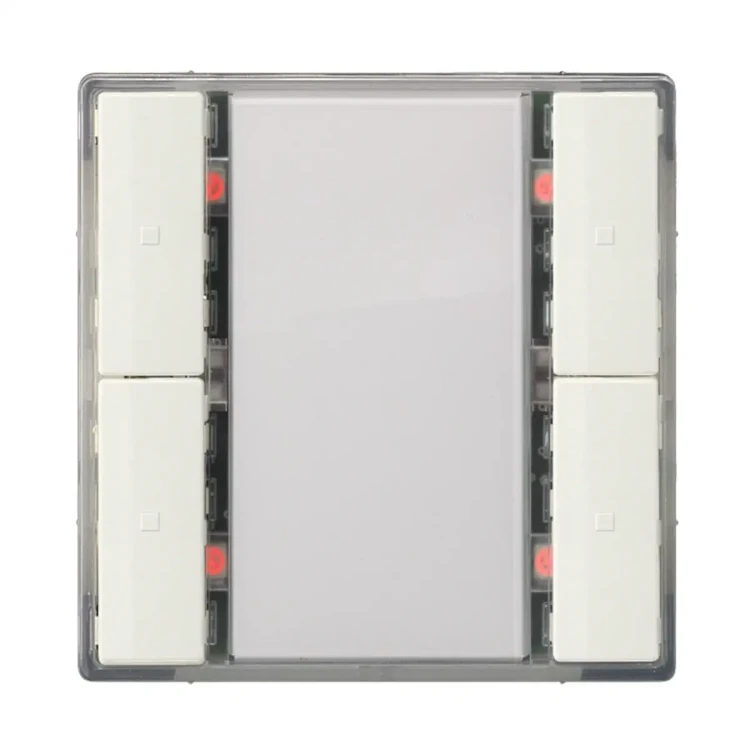

5WG1221-2DB12 UP 221/12 Przycisk wielofunkcyjny, pojedynczy, bez sygnalizacji statusu przez diodę LED, tytanowa biel

UP 221/12 (nr katalogowy 5WG1 221-2DB12) to pojedynczy łącznik KNX GAMMA instabus do systemu DELTA i-system, wyposażony w 1 parę poziomo ułożonych przycisków (2 klawisze) oraz podświetlenie orientacyjne LED. Urządzenie montuje się razem z ramką wzorniczą DELTA line / DELTA vita / DELTA miro na sprzęgaczu magistralowym (BTM) UP 117, z którym łączy się przez interfejs BTI. Wersja /12 jest w kolorze titanium white i nie posiada diod statusu przycisków.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 221/12
• Nr katalogowy: 5WG1 221-2DB12
• System: GAMMA instabus / KNX
• Seria wzornicza: DELTA i-system (ramki: DELTA line / DELTA vita / DELTA miro)
• Wykonanie: łącznik pojedynczy (2 przyciski)
• Podświetlenie orientacyjne: 1 x LED
• Status LED przycisków: brak (dotyczy wersji /12)
• Pole opisowe: pomiędzy przyciskami
• Montaż: na sprzęgaczu magistralowym (BTM) UP 117 (wymagany, nie jest częścią zestawu)
• Połączenie z BTM: złącze 10-pin (BTI)

Zastosowanie

UP 221/12 służy jako wielofunkcyjny łącznik do sterowania funkcjami w instalacjach KNX, m.in. oświetleniem i osłonami przeciwsłonecznymi. Funkcje są parametryzowane w ETS (Engineering Tool Software) poprzez dobór parametrów i adresów grupowych.

Funkcje przycisków

Dwa przyciski mogą pracować jako para przycisków (lewy/prawy) lub jako pojedyncze przyciski. Każdemu przyciskowi można przypisać m.in.:

• Przełączanie: włącz / wyłącz / przełącz
• Funkcja dzwonka: wciśnij = włącz, puść = wyłącz
• Ściemnianie: obsługa 1-przyciskowa
• Sterowanie osłonami: rolety / żaluzje (obsługa 1-przyciskowa)
• Sterowanie scenami 1-bit: scena 1 lub 2 (wywołaj / zapisz)
• Sterowanie sceną/efektem 8-bit: (wywołaj, wywołaj / zapisz)
• Wysyłanie wartości: 8-bit (0…255), procent
• Wysyłanie wartości: 16-bit (0…65535), temperatura, jasność
• Wymuszenie (forced control)

W zależności od wybranej funkcji głównej można uruchamiać funkcję dodatkową po zwłoce (100 ms…655 s) lub alternatywnie po dłuższym przytrzymaniu przycisku.

Podświetlenie orientacyjne (LED)

• Podświetlenie orientacyjne może pracować ciągle włączone, ciągle wyłączone lub zależnie od obiektu statusu.
• Możliwe jest sterowanie poprzez obiekt binarny (włącz/wyłącz) oraz tryby migania: 0,3 Hz, 1 Hz, 5 Hz.
• Możliwe jest sterowanie poprzez obiekt analogowy (8-bit, procent, 16-bit, temperatura 0…40°C, jasność 0…2000 lx) z reakcją dla maks. trzech zakresów wartości (włącz/wyłącz/miganie).
• Jasność LED jest konfigurowalna i może być sterowana przez obiekt (np. tryb nocny).

Uruchomienie i programowanie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizacja diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizacja równomiernym miganiem diody programowania (miganie kończy się po 5 s).

Montaż i oznaczanie

• Urządzenie nasuwa się na BTM UP 117 razem z ramką wzorniczą, a następnie mocuje śrubami montażowymi.
• Etykietowanie: wkład opisowy montowany w polu opisowym pomiędzy przyciskami (wkładka w ramce przezroczystej).

Dane techniczne

• Zasilanie: napięcie magistrali KNX przez sprzęgacz BTM UP 117
• Pobór prądu z magistrali KNX: 8 mA
• Elementy sterujące: 1 para przycisków (2 przyciski)
• Trwałość: > 20 000 przełączeń na przycisk
• Wskaźniki: 1 x czerwona LED (kontrola magistrali / tryb normalny i adresowania), 1 x LED podświetlenia orientacyjnego
• Połączenie: złącze 10-pin (BTI) do BTM UP 117
• Materiał obudowy: tworzywo sztuczne
• Wymiary (dł. x szer. x gł.): 55 x 55 x 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Warunki środowiskowe (praca): 0…+45°C
• Warunki środowiskowe (składowanie/transport): -25…+70°C
• Wilgotność (bez kondensacji): 5%…93%
• Oznaczenia: KNX, EIB, CE

Podsumowanie

Siemens UP 221/12 to estetyczny, pojedynczy łącznik KNX do systemu DELTA i-system w kolorze titanium white, oferujący elastyczną konfigurację funkcji dwóch przycisków oraz podświetlenie orientacyjne LED. Do pracy wymaga montażu na BTM UP 117 oraz zastosowania odpowiedniej ramki wzorniczej DELTA.
