5WG1223-2DB12 UP 223/12 Przycisk wielofunkcyjny, potrójny, bez sygnalizacji statusu przez diodę LED, tytanowa biel

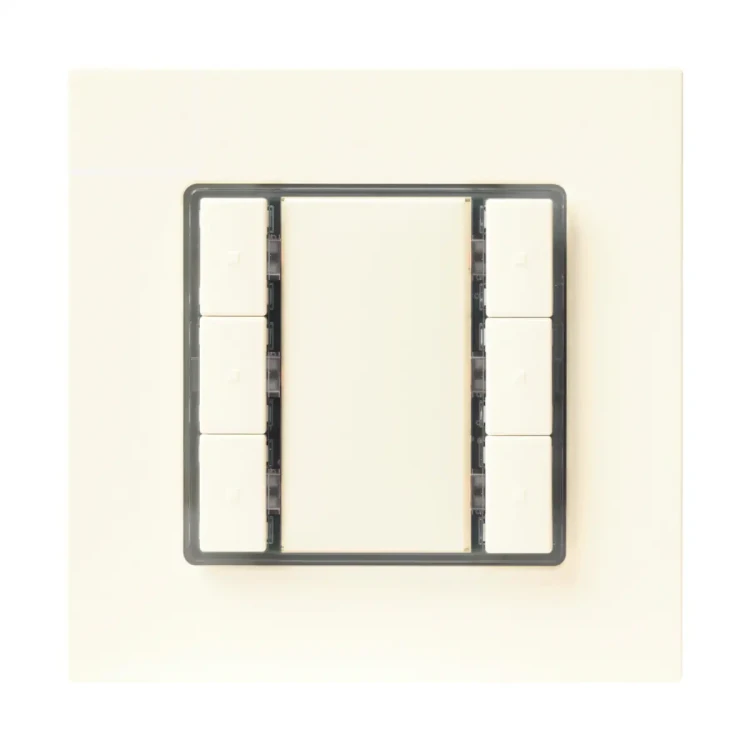

UP 223/12 (5WG1 22302DB12) to podtynkowy łącznik ścienny KNX systemu DELTA i-system w wersji potrójnej (3 pary przycisków – łącznie 6 klawiszy), przeznaczony do montażu na sprzęgle magistralnym BTM UP 117. Model ten posiada 1 diodę LED do podświetlenia orientacyjnego oraz pole opisowe pomiędzy przyciskami, a komunikacja i zasilanie realizowane są przez interfejs BTI po zamontowaniu na BTM. Wariant /12 jest w kolorze titanium white i jest wersją bez diod statusu przy przyciskach.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 223/12
• Numer katalogowy: 5WG1 22302DB12
• Seria / system: GAMMA instabus / DELTA i-system
• Typ: łącznik ścienny potrójny (3 pary przycisków)
• Liczba przycisków: 6 (3 pary przycisków ułożonych poziomo)
• LED orientacyjny: 1 (podświetlenie w ciemności)
• Diody statusu przy przyciskach: brak
• Pole opisowe: etykieta w centralnej części między przyciskami
• Montaż: na sprzęgle magistralnym (BTM) UP 117 (wymagane, brak w zestawie)
• Ramka wzornicza: DELTA line / DELTA vita / DELTA miro (wymagana, brak w zestawie)
• Zasilanie: z magistrali KNX poprzez BTM UP 117
• Tryby pracy: KNX oraz PL-Link (funkcje KNX parametryzowane w ETS)
• Kolor: titanium white

Zastosowanie

Siemens UP 223/12 służy do sterowania funkcjami w instalacjach automatyki budynkowej KNX, m.in. oświetleniem, roletami/żaluzjami, wartościami i scenami – w zależności od konfiguracji w ETS. Przyciski mogą pracować jako pary (lewy/prawy) lub jako przyciski pojedyncze.

Funkcje i działanie

Przyciski – praca pojedyncza

Każdy z 6 przycisków może zostać przypisany do jednej z funkcji (zależnie od parametryzacji):

• Przełączanie: załącz / wyłącz / przełącz (toggle)
• Funkcja dzwonka: „naciśnij = załącz”, „puść = wyłącz”
• Ściemnianie jednym przyciskiem
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety, screeny) jednym przyciskiem
• Sterowanie scenami 10-bit: scena 1 lub 2 (przywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit: przywołaj lub przywołaj / zapisz
• Wysyłanie wartości: 8-bit (0…255) lub procent
• Wysyłanie wartości: 16-bit (0…65535), temperatura, jasność
• Wymuszenia (forced control)

Dodatkowa funkcja może zostać wykonana alternatywnie przy długim naciśnięciu lub dodatkowo po opóźnieniu (konfigurowalnym w zakresie 100 ms…655 s), zależnie od wybranej funkcji głównej.

Przyciski – praca w parach

Każda pozioma para przycisków może działać jako para sterująca, np. dla funkcji „lewy/prawy”:

• Ściemnianie dwoma przyciskami z telegramem STOP
• Sterowanie osłonami przeciwsłonecznymi (dwoma przyciskami)
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 10-bit: scena 1 i 2 (przywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit (przywołaj / zapisz)
• Wymuszenia (forced control)

W zależności od funkcji głównej dostępna jest również funkcja dodatkowa wykonywana po opóźnieniu 100 ms…655 s.

Podświetlenie orientacyjne (LED)

Urządzenie posiada 1 diodę LED pełniącą rolę podświetlenia orientacyjnego. LED może pracować:

• na stałe wyłączony lub na stałe włączony,
• w zależności od obiektu statusu (sterowanie z KNX),
• w trybach sygnalizacji: włącz, wyłącz lub miganie (wolno 0,3 Hz / średnio 1 Hz / szybko 5 Hz),
• w oparciu o obiekt analogowy (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) – z reakcją dla maks. 3 zakresów wartości (włącz/wyłącz/miganie).

Jasność LED orientacyjnego jest konfigurowalna i może być również sterowana obiektem (np. tryb nocny).

Konfiguracja w ETS i ustawienia fabryczne

• Parametry i adresy grupowe nadaje się oraz pobiera do urządzenia w ETS (Engineering Tool Software).
• Funkcja fabryczna: wszystkie pary przycisków są wstępnie skonfigurowane do funkcji budowlanej przełączania (lewy = ON, prawy = OFF).

Montaż i podłączenie

• Łącznik montuje się razem z ramką wzorniczą (DELTA line / DELTA vita / DELTA miro) na BTM UP 117.
• Połączenie elektryczne z BTM realizowane jest przez Bus Transceiver Interface (BTI).
• Moduł mocuje się do BTM przy pomocy śrub montażowych dostarczonych z urządzeniem.
• BTM UP 117 oraz ramka nie wchodzą w skład dostawy i należy je zamówić osobno.

Uruchomienie (adresowanie) i reset

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizacja czerwoną diodą.
• Po odebraniu adresu fizycznego urządzenie automatycznie wraca do trybu normalnego (LED gaśnie).
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem LED (miganie kończy się po ok. 5 s).
• Przytrzymanie (> 2 s) uruchamia test połączenia (tryb specjalny dla Desigo TRA); tryb programowania może być czasowo zablokowany na ok. 10 s (sygnalizacja krótkim miganiem LED).

Dane techniczne

• Napięcie magistrali KNX: poprzez sprzęgło magistralne (BTM) UP 117
• Pobór prądu z KNX: 8 mA
• Elementy sterujące: 3 pary przycisków (łącznie 6), ułożone poziomo
• Trwałość: > 20000 cykli przełączeń na przycisk
• Elementy sygnalizacji: 1 czerwona LED (tryb normalny/adresowanie, reset i funkcje producenta), 1 LED orientacyjna
• Złącze: 10-pin (BTI) do połączenia z BTM UP 117
• Obudowa: tworzywo sztuczne
• Wymiary (dł. x szer. x gł.): 55 x 55 x 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• EMC: zgodność z EN 50090-2-2
• Warunki otoczenia (praca): 0…+45°C
• Warunki otoczenia (transport / magazyn): -25…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Niezawodność (UP223/x): 251 fit przy 40°C
• Oznaczenia: KNX, EIB, CE

Podsumowanie

Siemens UP 223/12 (5WG1 22302DB12) to potrójny łącznik KNX DELTA i-system z 6 przyciskami (3 pary) i LED orientacyjną, przeznaczony do montażu na BTM UP 117. Elastyczna parametryzacja w ETS (funkcje przycisków, sceny, wartości, sterowanie roletami/żaluzjami oraz zachowanie LED) sprawia, że jest to uniwersalny element sterowania do nowoczesnych instalacji KNX – w wariancie titanium white i bez diod statusu.
