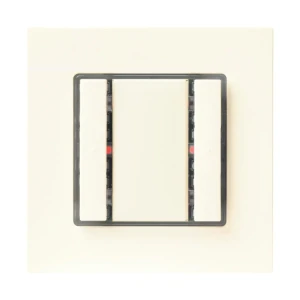

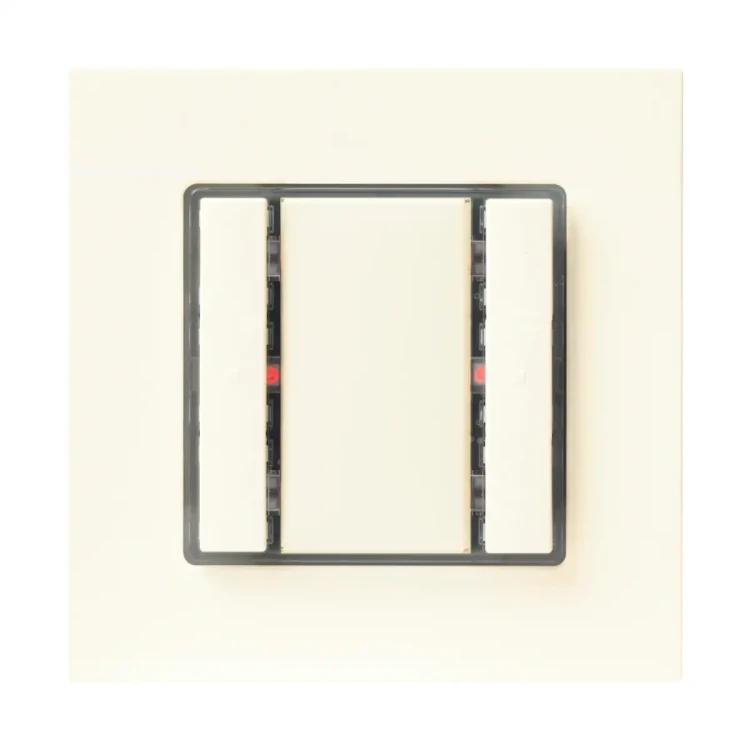

5WG1221-2DB13 UP 221/13 Przycisk wielofunkcyjny, pojedynczy, z sygnalizacją statusu przez diodę LED, tytanowa biel

Siemens GAMMA instabus UP 221/13 (5WG1 22102DB13) to pojedynczy łącznik/przycisk ścienny KNX systemu DELTA i-system, wyposażony w 1 parę przycisków (2 przyciski) oraz podświetlenie orientacyjne i diody status LED dla każdego przycisku. Urządzenie jest przeznaczone do montażu na sprzęgaczu magistralowym (BTM) UP 117 i współpracuje z ramkami wzorniczymi DELTA line / DELTA vita / DELTA miro (BTM i ramka nie są częścią zestawu i należy je zamówić osobno). Wersja /13 występuje w kolorze titanium white.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 221/13
• Numer katalogowy: 5WG1 22102DB13
• System: GAMMA instabus / KNX (obsługiwany także tryb PL-Link)
• Wykonanie: łącznik ścienny, pojedynczy (1 para przycisków / 2 przyciski)
• Kolor: titanium white
• Diody LED: 1 LED orientacyjna + 1 czerwona LED status na każdy przycisk
• Montaż: na bus coupling unit (BTM) UP 117 + ramka DELTA (zamawiane osobno)
• Zasilanie: z magistrali KNX poprzez BTM UP 117
• Pobór prądu z KNX: 8 mA
• Żywotność przycisków: > 20000 przełączeń na przycisk

Funkcje przycisków (KNX)

UP 221/13 posiada dwa przyciski tworzące parę (np. lewy/prawy). Mogą pracować jako para przycisków (np. góra/dół, jaśniej/ciemniej, otwórz/zamknij) albo jako dwa niezależne przyciski.

Funkcje dla pojedynczego przycisku

• Przełączanie: włącz / wyłącz / przełącz (toggle)
• Funkcja dzwonka
• Ściemnianie jednym przyciskiem
• Sterowanie osłonami przeciwsłonecznymi (żaluzje/rolety) jednym przyciskiem
• Sterowanie scenami 10-bit: scena 1 lub 2 (przywołaj / zapisz)
• Sterowanie scenami/efektami 8-bit: przywołaj lub przywołaj / zapisz
• Wysyłanie wartości: 8-bit (0…255) / procent
• Wysyłanie wartości: 16-bit (0…65535), temperatura, jasność
• Wymuszenie (forced control)

W zależności od wybranej funkcji głównej możliwe jest uruchomienie funkcji dodatkowej po czasie (regulowane opóźnienie 100 ms…655 s) lub jako funkcji alternatywnej przy dłuższym naciśnięciu.

Funkcje dla pary przycisków

• Ściemnianie dwoma przyciskami z telegramem STOP
• Sterowanie osłonami (żaluzje/rolety) dwoma przyciskami
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 10-bit: scena 1 i 2 (przywołaj / zapisz)
• Sterowanie scenami/efektami 8-bit: przywołaj / zapisz
• Wymuszenie (forced control)

Podświetlenie orientacyjne i diody status

LED orientacyjna

LED orientacyjna może pracować stale lub zależnie od obiektu statusu. Dostępne tryby obejmują m.in.:

• LED stale wyłączona / LED stale włączona
• Sygnalizacja obsługi użytkownika oraz długiego naciśnięcia
• Sterowanie przez obiekt binarny: włącz / wyłącz / miganie wolne (0,3 Hz) / średnie (1 Hz) / szybkie (5 Hz)
• Sterowanie przez obiekt analogowy (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z przypisaniem zachowania LED do maks. trzech zakresów wartości (włącz/wyłącz/miganie 0,3 Hz/1 Hz/5 Hz)
• Regulacja jasności (również możliwość wpływu przez obiekt, np. dla trybu nocnego)

LED status (po jednej na przycisk)

Każdy przycisk ma własną czerwoną diodę status. Zakres konfiguracji jest taki sam jak dla LED orientacyjnej (stałe świecenie, miganie w trzech prędkościach, sterowanie obiektem binarnym/analogowym, regulacja jasności). Jasność diod status może być konfigurowana wspólnie dla wszystkich LED status i może być modyfikowana przez obiekt (np. tryb nocny).

Dodatkowo, gdy LED status jest wyłączona, może być skonfigurowana tak, aby cyklicznie krótko migała (ułatwienie lokalizacji przycisku w ciemności).

Uruchomienie i tryb programowania

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizacja LED programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem LED; miganie kończy się po 5 s.
• Uwaga: przytrzymanie > 2 s uruchamia test połączenia (tryb specjalny). Urządzenie może być chwilowo zablokowane dla funkcji producenta przez ok. 10 s; sygnalizacja krótkim miganiem LED.

Montaż i oznaczanie

• Urządzenie montuje się, wsuwając moduł na BTM UP 117 wraz z ramką wzorniczą DELTA; połączenie realizowane jest przez Bus Transceiver Interface (BTI).
• Następnie moduł mocuje się do BTM śrubami dostarczonymi w opakowaniu, a ramkę z przyciskami zakłada ponownie na moduł bazowy.
• Pole opisowe znajduje się pomiędzy przyciskami; etykietę umieszcza się pod transparentną osłoną.
• BTM UP 117 oraz ramka DELTA line / vita / miro nie są częścią zestawu i wymagają osobnego zamówienia.

Dane techniczne

• Zasilanie: napięcie KNX poprzez BTM UP 117
• Pobór prądu z magistrali KNX: 8 mA
• Złącze: BTI (10-pin) do połączenia z BTM UP 117
• Materiał obudowy: tworzywo sztuczne
• Wymiary (D × S × G): 55 × 55 × 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Obciążenie ogniowe: ok. 740 kJ
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• Temperatura otoczenia (praca): 0…+45°C
• Temperatura otoczenia (transport/składowanie): -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)
• Niezawodność (UP221/x): 152 fit przy 40°C
• Oznaczenia: KNX, EIB, CE

Podsumowanie

UP 221/13 to estetyczny i elastycznie konfigurowalny przycisk KNX DELTA i-system (2 przyciski), który łączy LED orientacyjną z sygnalizacją statusu na każdym przycisku. Montaż na BTM UP 117 oraz szeroki zestaw funkcji (m.in. przełączanie, ściemnianie, sterowanie roletami, sceny i wysyłanie wartości) sprawiają, że jest to wygodne rozwiązanie do sterowania oświetleniem i automatyką w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Oznaczenia produktu: KNX, EIB, CE.
• Stopień ochrony: IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w suchych wnętrzach.
• Urządzenie przeznaczone do montażu stałego w instalacji elektrycznej KNX.
• Montaż i uruchomienie mogą być wykonywane wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta.
• Podczas planowania i wykonywania instalacji elektrycznej należy przestrzegać obowiązujących przepisów, norm, zasad bezpieczeństwa i przepisów przeciwpożarowych właściwych dla kraju instalacji.
• Urządzenie może być stosowane w zestawach łączników i gniazd wyłącznie z urządzeniami posiadającymi certyfikację VDE.
• Urządzenie współpracuje z magistralą KNX i jest zasilane przez bus coupling unit (BTM) UP 117. Nieprawidłowy dobór lub montaż elementów współpracujących może spowodować nieprawidłowe działanie urządzenia.
• Bus coupling unit (BTM) UP 117 oraz ramka montażowa DELTA line / DELTA vita / DELTA miro nie są częścią zestawu i muszą być dobrane osobno zgodnie z dokumentacją producenta.
• Produkt należy montować wyłącznie na bus coupling unit (BTM) UP 117 zamontowanym w puszce podtynkowej, zgodnie z instrukcją montażu tego elementu.
• Podłączenie elektryczne pomiędzy modułem a bus coupling unit realizowane jest przez interfejs BTI; montaż należy wykonywać ostrożnie, aby nie uszkodzić złączy.
• Podczas montażu i demontażu przezroczystej ramki z przyciskami należy używać narzędzi ostrożnie, aby nie uszkodzić obudowy i elementów urządzenia.
• Do mocowania modułu należy użyć dostarczonych śrub i prawidłowo je dokręcić.
• Nie używać produktu poza zakresem warunków środowiskowych określonych przez producenta: temperatura pracy od -5°C do +45°C, temperatura przechowywania od -25°C do +70°C, wilgotność względna 5% do 93% bez kondensacji.
• Urządzenie ma klasę ochrony IP20 i nie jest przeznaczone do stosowania w miejscach narażonych na wodę, skraplanie pary wodnej lub wysoką wilgotność.
• W razie uszkodzenia nie należy używać produktu; wadliwe urządzenie powinno zostać przekazane zgodnie z procedurą producenta.
• Instrukcję obsługi i montażu należy przekazać użytkownikowi końcowemu.
