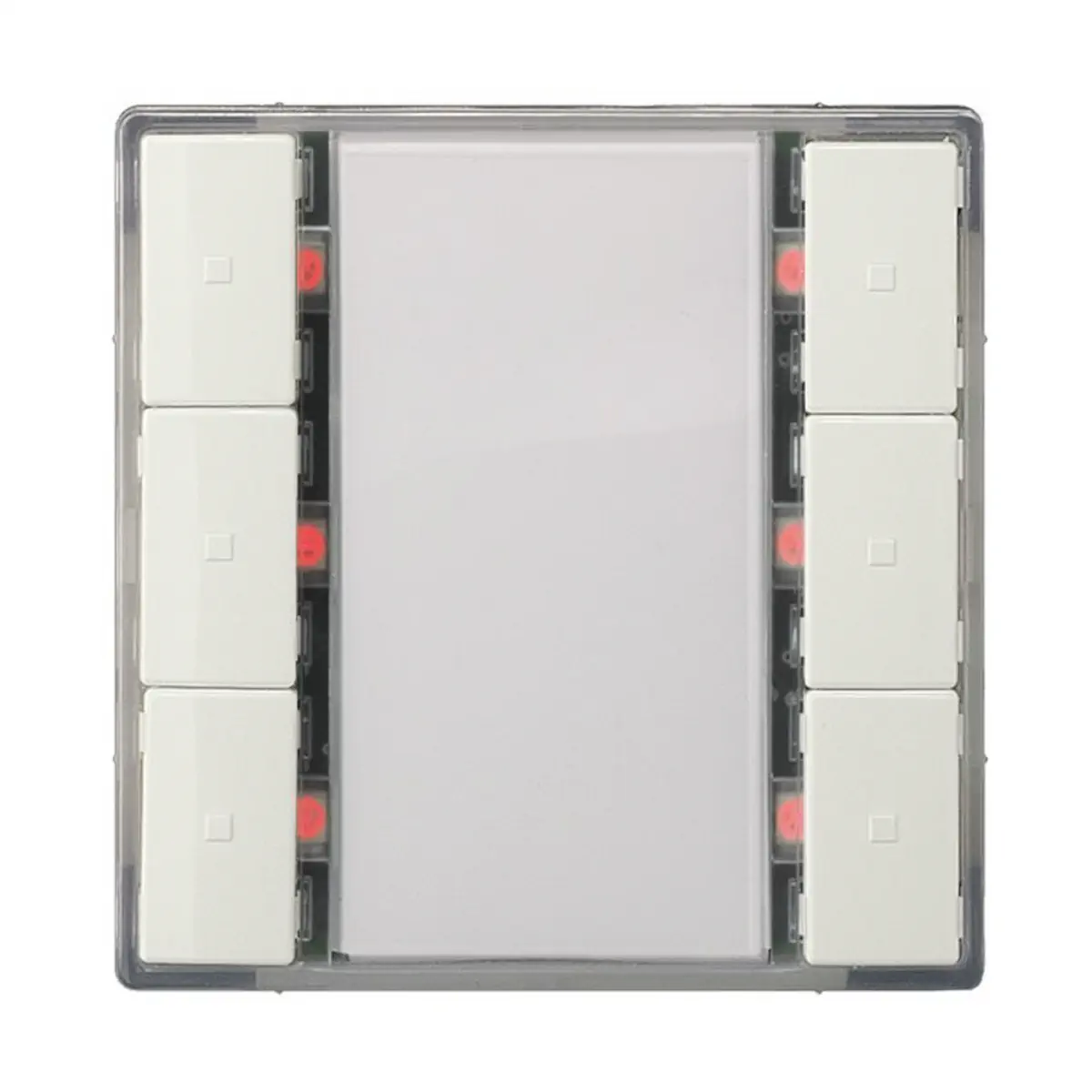

5WG1223-2DB13 UP 223/13 Przycisk wielofunkcyjny, potrójny, z sygnalizacją statusu przez diodę LED, tytanowa biel

UP 223/13 to potrójny łącznik/przycisk KNX (GAMMA instabus) DELTA i-system do montażu podtynkowego, wyposażony w 3 pary przycisków (łącznie 6 pól dotykowych/przycisków), pole opisowe oraz diodę orientacyjną. Wersja /13 posiada dodatkowo diodę statusu dla każdego przycisku, co ułatwia czytelną sygnalizację stanów w instalacji KNX. Urządzenie montuje się na sprzęgaczu magistralnym BTM UP 117 (wymagany, nie jest częścią zestawu) wraz z ramką wzorniczą DELTA line / DELTA vita / DELTA miro (również zamawiana oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Model: UP 223/13
• Rodzina / system: GAMMA instabus (KNX), DELTA i-system
• Wykonanie: potrójny łącznik/przycisk ścienny
• Liczba przycisków: 3 pary przycisków (łącznie 6)
• Dioda orientacyjna: 1 × LED
• Diody statusu: 1 × LED na każdy przycisk
• Montaż: na sprzęgaczu magistralnym (BTM) UP 117 poprzez złącze BTI
• Ramki kompatybilne: DELTA line / DELTA vita / DELTA miro (ramka nie wchodzi w skład zestawu)
• Fabryczna konfiguracja: pary przycisków ustawione do funkcji budowlanej: lewy = ON, prawy = OFF

Zastosowanie

Siemens UP 223/13 służy do sterowania funkcjami w systemie KNX z poziomu ściany. Każdy przycisk (lub para przycisków) może być parametryzowany w ETS do typowych zadań automatyki budynkowej, m.in. sterowania oświetleniem, ściemniania, obsługi żaluzji/rolet, wywoływania scen, wysyłania wartości czy realizacji funkcji wymuszeń.

Funkcje przycisków

Konfiguracja pojedynczych przycisków

• Przełączanie: ON / OFF / TOGGLE
• Funkcja dzwonka: naciśnij = ON, puść = OFF
• Ściemnianie jednym przyciskiem
• Sterowanie osłonami przeciwsłonecznymi: żaluzje, rolety (jednym przyciskiem)
• Sterowanie scenami 10-bit: scena 1 lub 2 (przywołaj / zapisz)
• Sterowanie sceną/efektem 8-bit: przywołaj, przywołaj / zapisz
• Wysyłanie wartości: 8-bit (0…255) / %
• Wysyłanie wartości: 16-bit (0…65535), wartość temperatury, wartość jasności
• Wymuszenia (forced control)

Konfiguracja par przycisków (funkcje dwuklawiszowe)

• Ściemnianie dwuklawiszowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety) dwuklawiszowo
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 10-bit: scena 1 i 2 (przywołaj / zapisz)
• Sterowanie sceną/efektem 8-bit: przywołaj / zapisz
• Wymuszenia (forced control)

Dodatkowe / alternatywne funkcje po czasie lub długim naciśnięciu

Zależnie od wybranej funkcji głównej, można uruchomić dodatkową funkcję po zwłoce czasowej (konfigurowalnej w zakresie 100 ms…655 s) lub jako funkcję alternatywną przy długim naciśnięciu.

Sygnalizacja LED

Dioda orientacyjna

Dioda orientacyjna może pracować w trybie stałym albo zależnie od obiektu statusu. Dostępne są m.in. tryby: ciągle OFF, ciągle ON oraz sterowanie przez obiekt binarny lub analogowy (z możliwością świecenia lub migania w różnych częstotliwościach). Jasność diody orientacyjnej jest parametryzowana i może być sterowana obiektem (np. tryb nocny).

Diody statusu (na każdym przycisku)

W UP 223/13 każdemu przyciskowi przypisana jest czerwona dioda statusu, którą można konfigurować analogicznie jak diodę orientacyjną (świecenie/miganie sterowane obiektami). Jasność diod statusu jest wspólna dla wszystkich diod statusu i może być modyfikowana obiektem (np. tryb nocny). Opcjonalnie dioda statusu może okresowo krótko migać, aby ułatwić znalezienie przycisku w ciemności, gdy jego status jest wyłączony.

Uruchomienie i adresowanie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizacja diodą programowania.
• Po przypisaniu adresu fizycznego urządzenie automatycznie wraca do trybu normalnego.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody.

Dane techniczne

• Zasilanie: napięcie magistrali KNX przez sprzęgacz BTM UP 117
• Pobór prądu z KNX: 8 mA
• Elementy obsługi: 3 pary przycisków; > 20000 cykli przełączeń na przycisk
• Elementy sygnalizacji: 1 czerwona dioda (tryb normalny/adresowanie), 1 LED orientacyjna, 1 czerwona LED statusu na przycisk
• Połączenie z BTM: złącze 10-pin (BTI) do połączenia ze sprzęgaczem BTM UP 117
• Obudowa: tworzywo sztuczne
• Wymiary (D × S × G): 55 × 55 × 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Magistrala: SELV DC 24 V
• Oznaczenia: KNX, EIB, CE

Montaż

• Łącznik montuje się, wsuwając moduł na BTM UP 117 razem z ramką wzorniczą DELTA line / vita / miro.
• Połączenie elektryczne z BTM realizowane jest przez interfejs BTI.
• Mocowanie odbywa się za pomocą śrub montażowych dostarczonych w opakowaniu.
• Uwaga: sprzęgacz BTM UP 117 oraz ramka wzornicza nie są dołączone i wymagają osobnego zamówienia.

Podsumowanie

Siemens UP 223/13 to potrójny przycisk ścienny KNX z serii DELTA i-system, oferujący 6 konfigurowalnych przycisków, diodę orientacyjną oraz diody statusu na każdym przycisku. Montaż na BTM UP 117 i szerokie możliwości parametryzacji w ETS sprawiają, że jest to uniwersalny element sterowania dla funkcji automatyki budynkowej w instalacjach KNX.
