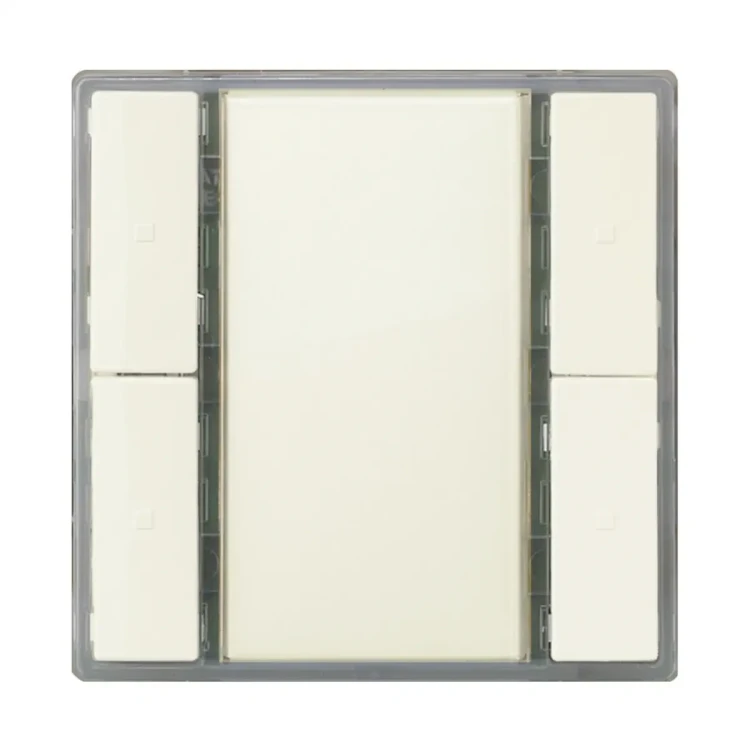

5WG1222-2DB12 UP 222/12 Przycisk wielofunkcyjny, podwójny, bez sygnalizacji statusu przez diodę LED, tytanowa biel

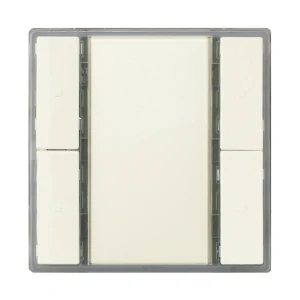

Siemens UP 222/12 (5WG1 22202DB12) to podwójny łącznik KNX (DELTA i-system) z 2 parami przycisków (łącznie 4 klawisze) ułożonymi poziomo oraz centralnym polem opisowym. Wersja DB12 jest wykonana w kolorze titanium white i posiada 1 diodę LED do podświetlenia orientacyjnego (bez diod statusu na klawiszach). Moduł przeznaczony jest do montażu na sprzęgaczu magistrali BTM UP 117 (złącze BTI) i współpracy z ramkami wzorniczymi DELTA line / DELTA vita / DELTA miro (sprzęgacz oraz ramka nie wchodzą w skład zestawu).

Najważniejsze cechy

• Producent: Siemens
• Model: UP 222/12
• Numer katalogowy: 5WG1 22202DB12
• Typ: łącznik ścienny KNX (GAMMA instabus), podwójny
• Liczba klawiszy: 4 (2 pary przycisków ułożone poziomo)
• Diody LED: 1 x LED orientacyjna, brak LED statusu na klawiszach
• Kolor: titanium white
• Montaż: na sprzęgaczu magistrali (BTM) UP 117 poprzez interfejs BTI
• Ramki kompatybilne: DELTA line / DELTA vita / DELTA miro (zamawiane osobno)
• Konfiguracja: ETS (Engineering Tool Software)
• Funkcja fabryczna: pary klawiszy wstępnie skonfigurowane do przełączania (lewy: ON, prawy: OFF)

Zastosowanie

UP 222/12 służy do obsługi funkcji w instalacjach KNX w budynkach mieszkalnych i użytkowych, m.in. sterowania oświetleniem, roletami/żaluzjami, wywoływania scen, wysyłania wartości i realizacji funkcji wymuszeń. Urządzenie jest przeznaczone do stałej instalacji w suchych pomieszczeniach.

Funkcje przycisków

Przyciski mogą pracować jako pojedyncze klawisze lub jako para klawiszy (funkcja wspólna dla dwóch przycisków ułożonych poziomo). W zależności od konfiguracji w ETS dostępne są m.in. następujące funkcje:

Funkcje dla pojedynczego klawisza

• Przełączanie: ON / OFF / TOGGLE
• Funkcja dzwonka: naciśnij = ON, puść = OFF
• Ściemnianie 1-przyciskowe
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety) 1-przyciskowe
• Sterowanie scenami 1-bit: scena 1 lub 2 (przywołaj / zapisz)
• Sterowanie scenami/efektami 8-bit (przywołaj, przywołaj / zapisz)
• Wysyłanie wartości: 8-bit (0…255), procent
• Wysyłanie wartości: 16-bit (0…65535), temperatura, jasność (lux)
• Wymuszenie (forced control)

Funkcje dla pary klawiszy

• Ściemnianie 2-przyciskowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety) 2-przyciskowe
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit: scena 1 i 2 (przywołaj / zapisz)
• Sterowanie scenami/efektami 8-bit (przywołaj / zapisz)
• Wymuszenie (forced control)

Dodatkowa funkcja może zostać wykonana po czasie (opóźnienie konfigurowalne od 100 ms do 655 s) lub – dla wybranych ustawień – alternatywnie po długim naciśnięciu przycisku.

Podświetlenie orientacyjne (LED)

LED orientacyjna może pracować stale lub zależnie od obiektu statusowego. Dostępne tryby obejmują m.in.:

• LED zawsze wyłączona lub zawsze włączona
• Sygnalizacja obsługi użytkownika lub długiego naciśnięcia
• Sterowanie obiektem binarnym: włącz / wyłącz / miganie (0,3 Hz / 1 Hz / 5 Hz)
• Sterowanie obiektem analogowym (np. 8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z przypisaniem reakcji LED dla maks. 3 zakresów wartości (włącz / wyłącz / miganie)
• Jasność LED konfigurowalna oraz możliwa do sterowania poprzez obiekt (np. tryb nocny)

Uruchomienie i tryby serwisowe

• Tryb programowania (adresowanie): krótkie naciśnięcie przycisku programowania (< 0,5 s), sygnalizowane diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s), sygnalizowane równomiernym miganiem diody; miganie kończy się po 5 s.
• Test połączenia (tryb specjalny): naciśnięcie dłuższe (> 2 s) uruchamia test połączenia (tryb specjalny dla Desigo TRA).

Dane techniczne

• Zasilanie: napięcie magistrali KNX przez sprzęgacz BTM UP 117
• Pobór prądu z KNX: 8 mA
• Liczba cykli przełączeń: > 20000 na klawisz
• Połączenie: 10-pinowe złącze (BTI) do połączenia ze sprzęgaczem BTM UP 117
• Wymiary (dł. x szer. x gł.): 55 x 55 x 24 mm (z uwzględnieniem sprężyny)
• Masa: ok. 30 g
• Stopień ochrony obudowy: IP20
• Klasa ochronności: III
• Stopień zanieczyszczenia: 2
• Kategoria przepięć: III
• Magistrala: SELV, DC 24 V
• Temperatura otoczenia (praca): 0…+45°C
• Temperatura otoczenia (składowanie/transport): -25…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Oznaczenia: KNX, EIB, CE

Montaż i opisowanie

• Moduł nasuwa się na BTM UP 117 razem z ramką wzorniczą DELTA i-system, a następnie mocuje śrubami montażowymi z zestawu.
• Aby włożyć opis, należy zdjąć przezroczystą ramkę z przyciskami, oddzielić biały nośnik etykiety i umieścić wkładkę opisową w ramce.
• Przykładowe nośniki opisowe: Avery Zweckform J4720 (drukarki atramentowe) lub Avery Zweckform L4770 (drukarki laserowe).

Podsumowanie

Siemens UP 222/12 (5WG1 22202DB12) to elegancki, podwójny łącznik KNX do serii DELTA i-system, oferujący 4 konfigurowalne klawisze oraz podświetlenie orientacyjne LED. Montaż na BTM UP 117 i parametryzacja w ETS pozwalają łatwo dopasować urządzenie do funkcji oświetlenia, rolet/żaluzji, scen i sterowań wartościami w instalacji KNX.
