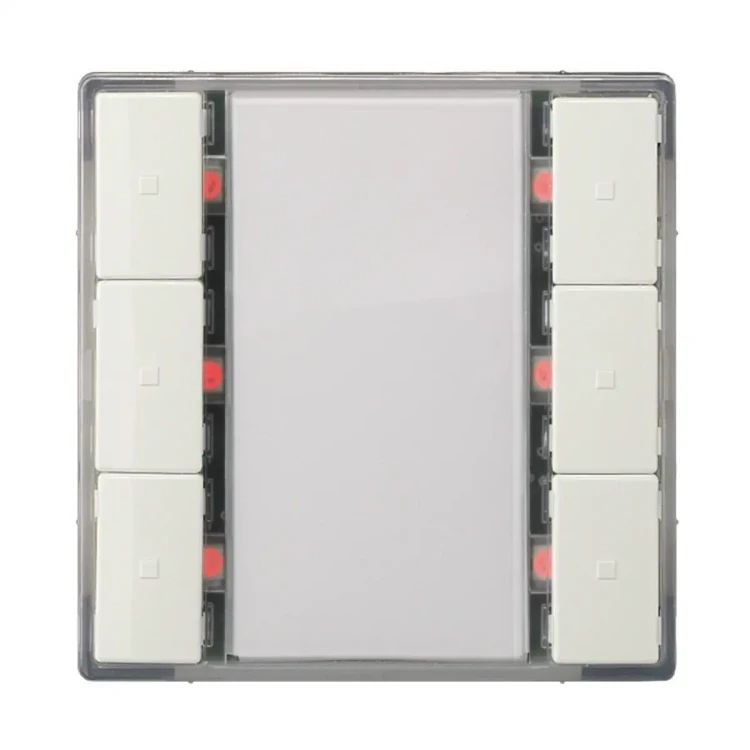

5WG1223-2AB14 UP 223/14 Przycisk wielofunkcyjny, potrójny, z sygnalizacją statusu przez diodę LED, kontrolą scen i czujnikiem temperatury, tytanowa biel

5WG1223-2AB14 UP 223/14 to potrójny przycisk KNX do montażu podtynkowego w standardzie i-system, w kolorze titanium white. Urządzenie posiada 3 pary klawiszy (łącznie 6 pól przycisku) z poziomą obsługą, a każdemu przyciskowi można przypisać indywidualną funkcję, w tym sterowanie scenami. Wbudowana dioda statusu/LED może pełnić rolę oświetlenia orientacyjnego, a praktyczne pole opisowe ułatwia oznaczenie funkcji klawiszy. Dodatkowo w urządzeniu znajduje się czujnik temperatury, co pozwala wykorzystywać je w funkcjach kontroli warunków w pomieszczeniu. Przycisk współpracuje z podłączaną jednostką sprzęgającą magistralę (BTM) lub z podtynkowymi elementami wykonawczymi poprzez BTI.

Najważniejsze cechy

• Model: UP 223/14
• Typ: przycisk KNX potrójny
• Wersja: i-system
• Kolor: tytanowa biel
• Układ klawiszy: 3 pary (łącznie 6 pól)
• Sposób obsługi: pozioma
• Funkcje na przycisk: wybieralne, w tym kontroler scen
• Sygnalizacja: status LED
• LED orientacyjny: dioda do oświetlenia orientacyjnego
• Pole opisowe: wbudowane pole do etykietowania
• Czujnik: czujnik temperatury pomieszczenia
• Integracja KNX: podłączana jednostka sprzęgająca (BTM) lub podtynkowe aktory przez BTI

Zastosowanie

UP 223/14 przeznaczony jest do sterowania funkcjami automatyki w pomieszczeniu za pomocą magistrali KNX, np. oświetleniem, roletami/żaluzjami czy wywoływaniem scen. Dzięki trzem parom klawiszy umożliwia wygodne przypisanie wielu funkcji w jednym miejscu, a obecność czujnika temperatury wspiera zastosowania związane z komfortem cieplnym w strefie.

Funkcje i elementy użytkowe

• Indywidualne przypisanie funkcji dla każdego przycisku, w tym obsługa kontrolera scen.
• Status LED do sygnalizacji stanu.
• LED do światła orientacyjnego ułatwiający lokalizację przycisku po zmroku.
• Pole opisowe do czytelnego oznaczenia funkcji klawiszy.
• Czujnik temperatury do pomiaru temperatury w pomieszczeniu.

Integracja i montaż

• Urządzenie współpracuje z podłączaną jednostką sprzęgającą magistralę (BTM).
• Możliwa jest również współpraca z podtynkowymi elementami wykonawczymi poprzez BTI.
• Obsługa pozioma oraz układ 3 par klawiszy ułatwiają ergonomiczne sterowanie w standardzie i-system.

Podsumowanie

UP 223/14 to potrójny przycisk KNX i-system w kolorze titanium white, oferujący 3 pary klawiszy z poziomą obsługą, status LED i oświetlenie orientacyjne, a także kontroler scen i czujnik temperatury. Dzięki możliwości współpracy z BTM lub podtynkowymi aktorami przez BTI stanowi funkcjonalne rozwiązanie do sterowania i monitorowania komfortu w pomieszczeniach w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz oznaczenie KNX EIB.
• Montaż i uruchomienie urządzenia wyłącznie przez uprawnionego elektryka.
• Podczas montażu, projektowania i wykonywania instalacji należy przestrzegać obowiązujących przepisów bezpieczeństwa, przepisów zapobiegania wypadkom oraz właściwych norm i regulacji krajowych.
• Urządzenie przeznaczone do instalacji KNX. Zasilanie odbywa się z magistrali KNX za pośrednictwem sprzęgła magistralnego BTM UP 117. Nie wykonywać podłączeń innych niż przewidziane w dokumentacji producenta.
• Urządzenie należy montować razem z odpowiednią ramką DELTA line, DELTA vita lub DELTA miro na sprzęgle magistralnym BTM UP 117. Sprzęgło magistralne i ramka nie są częścią dostawy i muszą być dobrane zgodnie z dokumentacją producenta.
• Połączenie elektryczne między przyciskiem a sprzęgłem magistralnym odbywa się przez interfejs Bus Transceiver Interface (BTI). Nieprawidłowy montaż lub nieprawidłowe osadzenie modułu może spowodować nieprawidłową pracę urządzenia.
• Urządzenie może być montowane w kombinacjach łączników i gniazd wyłącznie wtedy, gdy stosowane są urządzenia dopuszczone zgodnie z wymaganiami VDE.
• Stopień ochrony urządzenia: IP20. Produkt przeznaczony do pracy wewnątrz pomieszczeń, w warunkach nienarażających go na wilgoć, wodę ani kondensację pary wodnej.
• Dopuszczalna temperatura pracy wynosi od -5°C do +45°C. Dopuszczalna temperatura przechowywania wynosi od -25°C do +70°C. Dopuszczalna wilgotność względna: od 5% do 93%, bez kondensacji.
• Przed oddaniem do użytkowania należy prawidłowo nadać adres fizyczny i skonfigurować parametry urządzenia za pomocą ETS. Nieprawidłowa konfiguracja może spowodować błędne działanie sterowanych funkcji.
• Urządzenie może sterować m.in. oświetleniem, ściemnianiem, żaluzjami, roletami, scenami, wartościami oraz funkcjami wymuszenia. Przed rozpoczęciem użytkowania należy sprawdzić poprawność działania wszystkich przypisanych przycisków, aby uniknąć niezamierzonego załączenia, wyłączenia lub ruchu sterowanych elementów.
• W stanie dostawy pary przycisków są wstępnie skonfigurowane do funkcji budowlanej przełączania: lewy przycisk włącza, prawy przycisk wyłącza. Przed użytkowaniem końcowym należy zweryfikować i dostosować konfigurację do instalacji.
• Urządzenie jest wyposażone w diody LED orientacyjne i statusowe oraz moduł scen i czujnik temperatury pomieszczenia. Jasność i funkcje diod LED oraz działanie scen należy konfigurować zgodnie z dokumentacją producenta.
• Sceny mogą być wywoływane krótkim naciśnięciem przycisku i zapisywane długim naciśnięciem. Przed zapisaniem sceny należy ustawić odpowiednie aktory na wymagane poziomy jasności lub stany przełączenia, aby uniknąć zapisania nieprawidłowych ustawień.
• Instrukcję obsługi i montażu należy przekazać użytkownikowi końcowemu. W przypadku stwierdzenia uszkodzenia urządzenia nie używać produktu i przekazać go do właściwego serwisu lub punktu obsługi producenta.
• Nie wyrzucać produktu razem z odpadami komunalnymi. Po zakończeniu użytkowania należy przekazać go do odpowiedniego punktu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z obowiązującymi przepisami.
