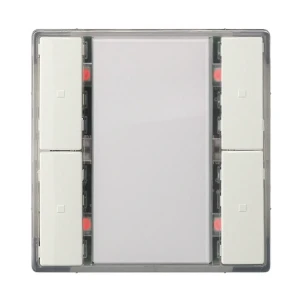

5WG1222-2DB13 UP 222/13 Przycisk wielofunkcyjny, podwójny, z sygnalizacją statusu przez diodę LED, tytanowa biel

UP 222/13 to podwójny przycisk naścienny KNX z serii Siemens GAMMA instabus dla systemu osprzętu DELTA i-system. Urządzenie posiada 2 pary poziomo ułożonych przycisków (łącznie 4 przyciski) oraz pole opisowe umieszczone centralnie pomiędzy nimi. Wersja /13 jest wyposażona w 1 diodę orientacyjną oraz 1 diodę statusu na każdy przycisk, co ułatwia obsługę i sygnalizację stanów w instalacjach automatyki budynkowej.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 222/13
• Numer katalogowy (order no.): 5WG1 22202DB13
• Rodzaj: przycisk naścienny (wall switch), podwójny
• System: GAMMA instabus / KNX
• Seria wzornicza: DELTA i-system (współpraca z ramkami DELTA line / DELTA vita / DELTA miro)
• Kolor: titanium white
• Przyciski: 2 pary poziomo ułożonych przycisków (A i B), łącznie 4 przyciski
• Diody LED: 1 LED orientacyjna + 1 LED statusu na każdy przycisk
• Montaż: na sprzęgaczu magistrali (BTM) UP 117 (BTM oraz ramka nie są w komplecie)
• Konfiguracja: przez ETS (funkcjonalność KNX)

Zastosowanie

UP 222/13 służy do sterowania i wyzwalania funkcji w instalacjach KNX (np. oświetlenie, ściemnianie, żaluzje/rolety, sceny, wysyłanie wartości). Jest przeznaczony do montażu w suchych pomieszczeniach wewnętrznych i współpracuje z ramkami wzorniczymi systemu DELTA i-system.

Funkcje i działanie

Konfiguracja przycisków

W zależności od parametrów w ETS przyciski mogą pracować jako para (lewy/prawy) lub jako pojedyncze przyciski. Dla pojedynczego przycisku można przypisać m.in.:

• Przełączanie (on, off, toggle)
• Funkcja dzwonka (press on, release off)
• Ściemnianie jednym przyciskiem
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety) jednym przyciskiem
• Sterowanie scenami 10-bit (scena 1 lub 2: przywołaj / zapisz)
• Sterowanie scenami/efektami 80-bit (przywołaj, przywołaj / zapisz)
• Wysyłanie wartości (80-bit, percent)
• Wysyłanie wartości (160-bit, wartość temperatury, wartość jasności)
• Wymuszenie (forced control)

Dla pracy w parze przycisków dostępne są m.in.:

• Ściemnianie dwoma przyciskami z telegramem STOP
• Sterowanie osłonami dwoma przyciskami (żaluzje, rolety)
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 80-bit
• Sterowanie scenami 10-bit (scena 1 i 2: przywołaj / zapisz)
• Sterowanie scenami/efektami 80-bit (przywołaj / zapisz)
• Wymuszenie (forced control)

W zależności od wybranej funkcji głównej możliwe jest uruchomienie funkcji dodatkowej po zwłoce czasowej (konfigurowalnej w zakresie 100 ms do 655 s) lub przy długim naciśnięciu (dla funkcji pojedynczego przycisku).

LED orientacyjna

• Może działać ciągle (włączona/wyłączona) lub w zależności od obiektu statusu.
• Dostępne tryby obejmują m.in. świecenie, zgaszenie oraz miganie (wolno 0,3 Hz / średnio 1 Hz / szybko 5 Hz).
• Jasność LED orientacyjnej jest konfigurowalna i może być sterowana przez obiekt (np. tryb nocny).

LED statusu (dla każdego przycisku)

• LED statusu może być skonfigurowana analogicznie jak LED orientacyjna (świecenie, zgaszenie, miganie, sterowanie obiektem binarnym lub analogowym).
• Jasność LED statusu jest konfigurowalna wspólnie dla wszystkich LED statusu i może być sterowana przez obiekt (np. tryb nocny).
• Możliwa konfiguracja krótkiego, cyklicznego błysku (ułatwienie znalezienia przycisku w ciemności, gdy LED statusu jest wyłączona).

Konfiguracja i uruchomienie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizowane diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody programowania; miganie ustaje po 5 s.
• Konfiguracja parametrów i adresów odbywa się w ETS (dokumentacja opisuje funkcjonalność KNX).
• Ustawienie fabryczne funkcji przycisków: pary przycisków wstępnie skonfigurowane do funkcji budowlanej przełączania (lewy: ON, prawy: OFF).

Dane techniczne

• Zasilanie: napięcie magistrali KNX przez sprzęgacz magistrali (BTM) UP 117
• Pobór prądu z magistrali KNX: 8 mA
• Liczba operacji łączeniowych: > 20000 na przycisk
• Elementy sterujące: 2 pary przycisków + 1 przycisk uczenia (learning)
• Wskaźniki: 1 czerwona dioda LED (tryb normalny/adresowanie) + 1 LED orientacyjna + 1 LED statusu na każdy przycisk
• Złącze: 10-pin (BTI) do połączenia ze sprzęgaczem magistrali (BTM) UP 117
• Obudowa: tworzywo sztuczne
• Wymiary (D × S × G): 55 × 55 × 24 mm (łącznie ze sprężyną)
• Masa: ok. 30 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Magistrala: SELV DC 24 V
• Temperatura otoczenia (praca): 0…+45°C
• Temperatura otoczenia (transport/składowanie): -25…+70°C
• Wilgotność względna (bez kondensacji): 5%…93%
• Oznaczenia: KNX, EIB, CE

Montaż

• Urządzenie montuje się razem z ramką (DELTA line / DELTA vita / DELTA miro) na sprzęgaczu magistrali (BTM) UP 117.
• Połączenie elektryczne między przyciskiem a BTM realizowane jest przez Bus Transceiver Interface (BTI).
• Mocowanie modułu odbywa się przy użyciu śrub montażowych dostarczonych w opakowaniu.
• Przeznaczone do stałej instalacji w suchych pomieszczeniach wewnętrznych.

Podsumowanie

Siemens UP 222/13 (5WG1 22202DB13) to podwójny, 4-przyciskowy łącznik KNX dla systemu DELTA i-system, wyposażony w LED orientacyjną oraz diody statusu dla każdego przycisku. Montaż na BTM UP 117 oraz szeroki zakres funkcji konfigurowanych w ETS (m.in. przełączanie, ściemnianie, sterowanie osłonami, sceny i wysyłanie wartości) czynią go uniwersalnym elementem sterującym do nowoczesnych instalacji KNX.
