AGA92 Zestaw serwisowy do wymiany zaworów gazowych VGD20.. i zachowania dawnych kołnierzy AGA41 AGA51

AGA92 to zestaw wymienny serwisowy przeznaczony do podwójnych zaworów gazowych Siemens VGD20. Zestaw jest konieczny przy wymianie VGD20, gdy w instalacji pozostają stare kołnierze AGA41 / AGA51 (stara seria kołnierzy) – umożliwia zastosowanie dłuższych śrub M8 x 35 oraz montaż nowych o-ringów.

Najważniejsze cechy

• Producent: Siemens
• Model: AGA92
• Typ: zestaw wymienny serwisowy
• Zastosowanie: wymiana zaworu VGD20 przy zachowaniu starych kołnierzy AGA41 / AGA51
• Wymiary śrub: M8 x 35
• Numer artykułu: S55851-Z901-A100

Zastosowanie

Zestaw AGA92 stosuje się w sytuacji, gdy zawór VGD20 jest wymieniany, a w instalacji pozostają kołnierze AGA41 / AGA51 (stara seria). W takim przypadku należy zastosować nowe o-ringi oraz dłuższe śruby (M8 x 35) – elementy te są zawarte w zestawie.

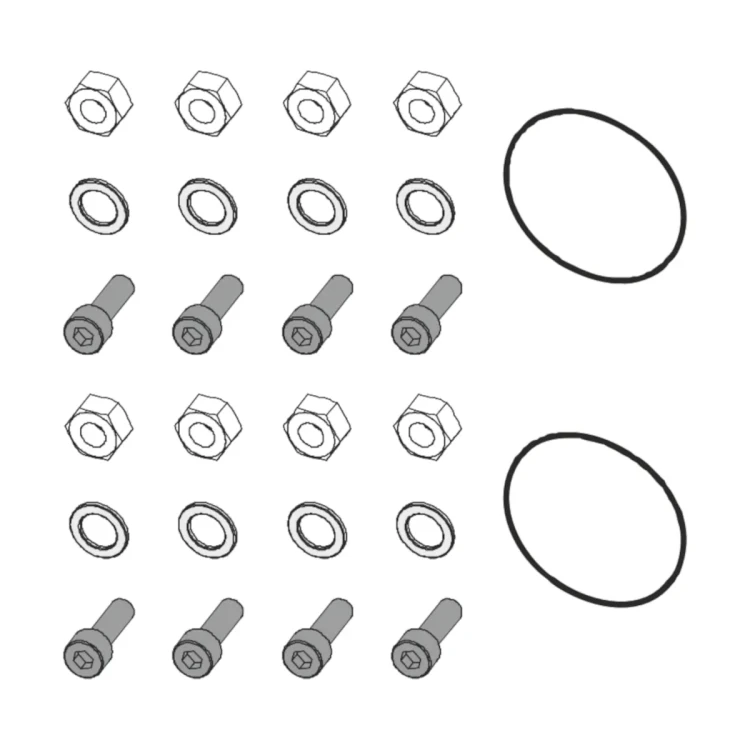

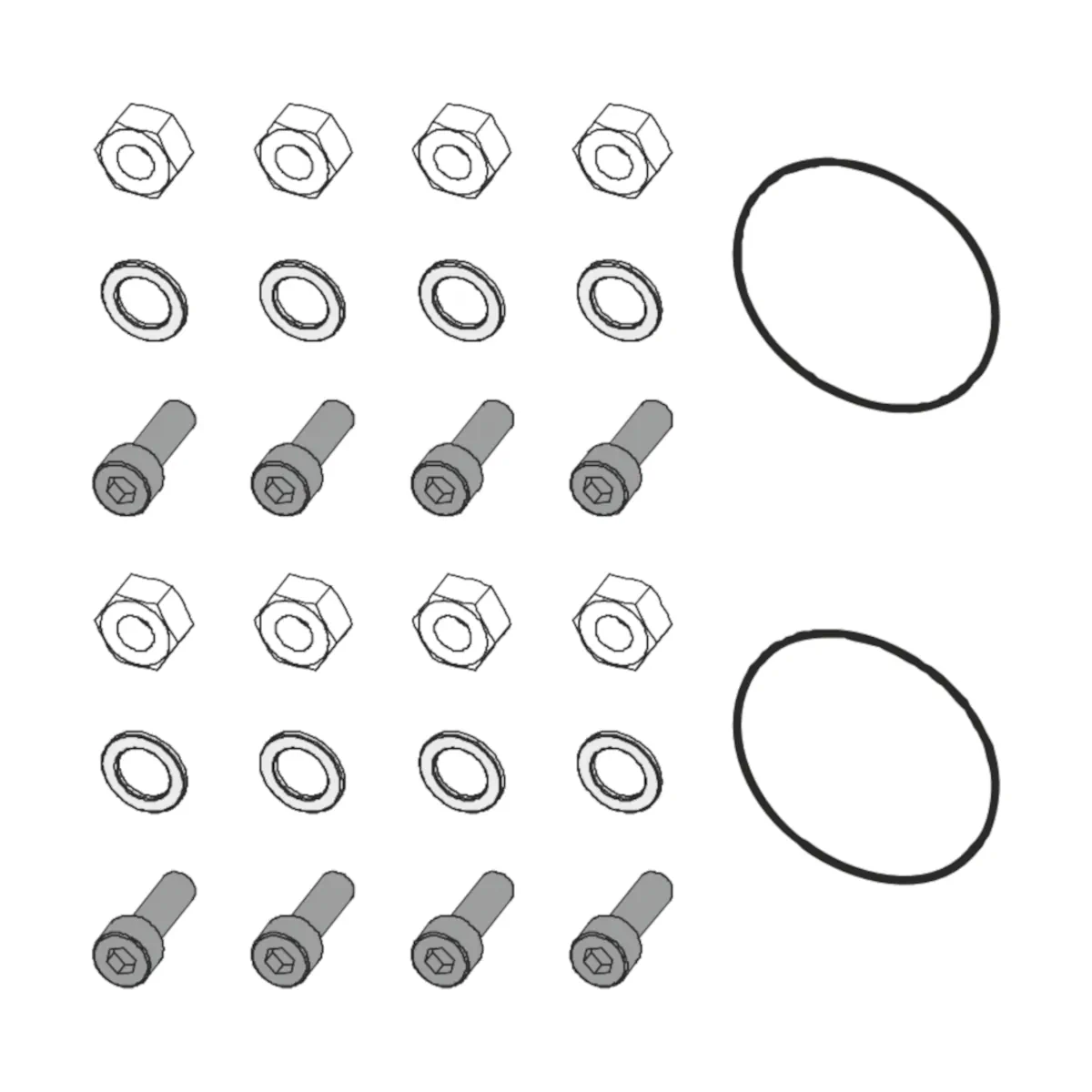

Zawartość zestawu

• 8 śrub
• 8 pierścieni osadczych
• 8 nakrętek
• 2 o-ringi

Podsumowanie

Siemens AGA92 to dedykowany zestaw serwisowy do VGD20, wymagany przy wymianie zaworu na istniejących kołnierzach AGA41 / AGA51. Zawiera komplet elementów montażowych (w tym śruby M8 x 35) oraz o-ringi, potrzebnych do poprawnego montażu po wymianie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zestawem serwisowym AGA92 przeznaczonym do wymiany zaworu gazowego VGD20 przy zachowaniu istniejących kołnierzy AGA41 / AGA51.
• Montaż, wymianę i wszelkie prace przy armaturze gazowej mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Podczas wymiany VGD20 na istniejących kołnierzach AGA41 / AGA51 należy stosować nowe o-ringi oraz nowe śruby; do tego celu należy użyć zestawu serwisowego AGA92.
• Zestaw AGA92 zawiera elementy przeznaczone do montażu serwisowego: 8 śrub M8 x 35, 8 pierścieni osadczych, 8 nakrętek oraz 2 o-ringi.
• Elementy zestawu należy stosować wyłącznie zgodnie z dokumentacją montażową producenta i tylko do przewidzianego zastosowania.
• Po wykonaniu wymiany należy sprawdzić poprawność działania oraz wewnętrzną i zewnętrzną szczelność zaworu i połączeń gazowych.
• Połączenia śrubowe należy dokręcać z momentem 13 Nm ±10%, zgodnie z instrukcją montażu producenta.
• Należy przestrzegać obowiązujących krajowych i lokalnych przepisów bezpieczeństwa dotyczących instalacji gazowych.
• Nie stosować uszkodzonych, zużytych lub wcześniej używanych elementów uszczelniających przy ponownym montażu.

Pliki do pobrania:
AGA92 Karta katalogowa
AGA92 Instrukcja montażu
