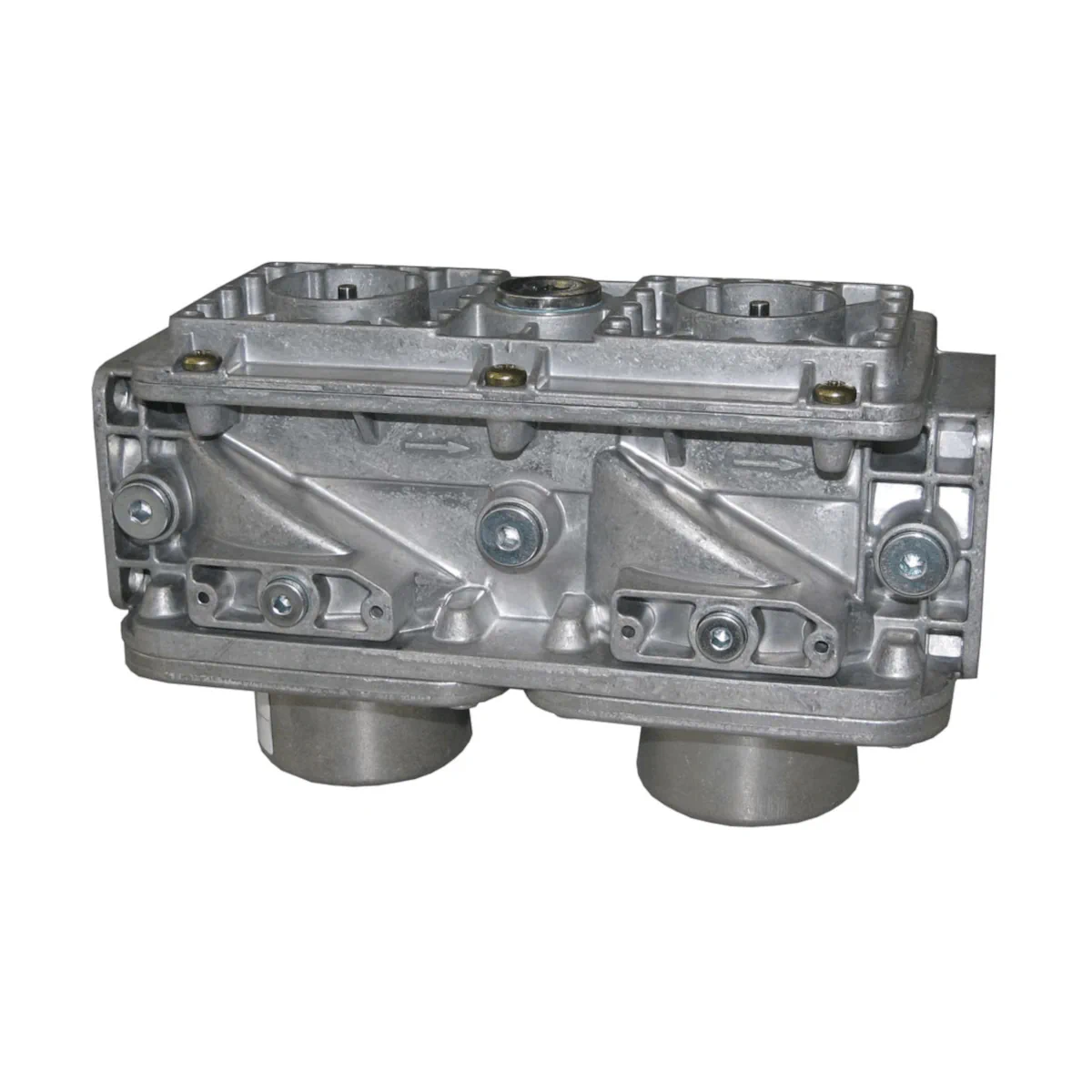

VGD20.3211 Podwójny zawór do gazu, bez kołnierzy przyłączeniowych, 11 otworów przyłączeniowych (6 x 1/4″, 4 x 1/8″, 1 x 3/4″), średnica nominalna 1¼″, 150kPa, aluminium

VGD20.3211 to podwójny zawór gazowy Siemens (seria VGD20), przeznaczony do montażu w instalacjach gazowych jako zawór odcinający bezpieczeństwa (klasa A zgodnie z EN 161 – w połączeniu z siłownikami SKPx5). Zawór jest przelotowy i normalnie zamknięty. W wersji .3211 posiada 11 przyłączy z gwintem wewnętrznym oraz wymaga zastosowania 2 siłowników z rodziny SKPx5; w takim zestawie realizuje powolne otwieranie i szybkie zamykanie.

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: VGD20.3211
• Typ: podwójny zawór gazowy, przelotowy, normalnie zamknięty
• Klasa zaworu (z SKPx5): A wg EN 161 (grupa 2 wg EN 161)
• Rodzaje gazów: gazy z rodziny 1, 2, 3 oraz powietrze
• Wielkość przyłącza: 1 ¼"
• Wykonanie przyłączy: wymagane kołnierze AGF10 (zamawiane osobno)
• Przepływ (powietrze) przy Δp = 1 kPa: 46 m³/h
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 150 kPa (typ VGD20.3xx)
• Dozwolone ciśnienie gazu w kierunku przeciwnym do przepływu: 15 kPa
• Objętość między V1/V2: 0,75 l
• Dopuszczalna temperatura medium: -15…60 °C
• Sito na wejściu: stal nierdzewna, wielkość oczek 0,9 mm
• Materiał: AlSi10Mg wg DIN 1706
• Masa (VGD2 / VGD20): ok. 3,2 kg
• Wymagane wyposażenie: 2 siłowniki SKPx5

Zastosowanie

VGD20.3211 jest przeznaczony przede wszystkim do zastosowań w instalacjach opalania gazem oraz w instalacjach gazowych przy palnikach wentylatorowych. Zawór może pracować jako:

• zawór odcinający (w połączeniu z SKP15),
• zawór regulacyjny z funkcją odcinania (w połączeniu z SKP25, SKP55 lub SKP75).

Współpraca z siłownikami SKPx5

Zawór VGD20.3211 należy stosować wyłącznie w połączeniu z siłownikami SKPx5 i wyposażyć w 2 siłowniki. Zawory VGD można łączyć z następującymi siłownikami:

• SKP15 – OTW/ZAMKN
• SKP25 – OTW/ZAMKN z regulacją stałego ciśnienia / regulacją równego ciśnienia
• SKP25.7 z SQS37 – OTW/ZAMKN z regulacją ciśnienia oraz wartością zadaną zmienną sygnałem elektrycznym
• SKP55 – OTW/ZAMKN z regulacją różnic ciśnień (wejście sygnału → różnica ciśnień)
• SKP75 – OTW/ZAMKN z regulacją stosunku (wejście sygnału → ciśnienie statyczne)

Budowa i działanie

• Funkcja podstawowa: zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5.
• Charakter pracy z SKPx5: powolne otwieranie i szybkie zamykanie.
• Ochrona przed zanieczyszczeniami: na wejściu zastosowano sito ze stali nierdzewnej (oczko 0,9 mm), chroniące zawór i elementy instalacji przed zabrudzeniem.

Montaż i kompletacja

• Kierunek przepływu: musi być zgodny z kierunkiem strzałki na korpusie zaworu.
• Wymagane kołnierze: zawory VGD20 wolno montować tylko w połączeniu z AGF10; na jeden zawór potrzebne są 2 kołnierze.
• Dobór kołnierzy dla VGD20.3211 (1 ¼"): AGF10.32 (BPZ:AGF10.32), długość 26 mm.
• Pakowanie / zamawianie: siłowniki, zawór oraz kołnierze (dla VGD20) są zapakowane osobno – w zamówieniu należy podać typ zaworu.

Przykładowy zestaw do zamówienia

• 1 szt. VGD20.3211
• 2 szt. SKPx5
• 2 szt. AGF10.32

Dane techniczne

• Dopuszczalna temperatura medium: -15…60 °C
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 150 kPa
• Dozwolone ciśnienie gazu w kierunku przeciwnym do przepływu: 15 kPa
• Objętość między V1/V2: 0,75 l
• Rodzaje gazów: rodziny 1, 2, 3 oraz powietrze
• Przepływ (powietrze) przy Δp = 1 kPa: 46 m³/h
• Sito: zamontowane, stal nierdzewna, oczko 0,9 mm
• Materiał: AlSi10Mg wg DIN 1706
• Warunki pracy (DIN EN 60721-3-3): klasa 3K5 / 3M2, -10…60 °C, <95% r.h.
• Wysokość ustawienia: maks. 2000 m n.p.m.

Podsumowanie

Siemens VGD20.3211 to podwójny, normalnie zamknięty zawór gazowy do zastosowań palnikowych, przeznaczony do współpracy z 2 siłownikami SKPx5. W konfiguracji z SKPx5 spełnia wymagania zaworu odcinającego bezpieczeństwa klasy A wg EN 161, zapewniając charakterystykę powolnego otwierania i szybkiego zamykania. Wersja 1 ¼" oferuje 46 m³/h przepływu powietrza przy Δp = 1 kPa, dopuszcza 150 kPa ciśnienia roboczego (dynamicznego) i wymaga montażu z kołnierzami AGF10.32.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w połączeniu z siłownikami SKPx5, zgodnie z dokumentacją producenta.
• Podwójny zawór gazowy klasy A zgodnie z EN 161, do zastosowań w instalacjach gazowych.
• Posiada oznaczenie CE w odniesieniu do Rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Urządzenie przeznaczone do gazów z rodziny 1, 2, 3 oraz powietrza. Zastosowanie nieodpowiednich gazów lub składników gazu może spowodować utratę funkcji bezpieczeństwa odcięcia.
• Montaż, instalacja, uruchomienie, wymiana i serwis muszą być wykonywane wyłącznie przez wykwalifikowany personel specjalistyczny, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać zaworu, nie wykonywać manipulacji, modyfikacji ani zamiany części. Jakiekolwiek ingerencje w wersję oryginalną są wykonywane na własną odpowiedzialność i ryzyko.
• Po upadku lub uderzeniu produktu nie wolno uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Do wnętrza zaworu nie mogą dostać się ciała obce ani zanieczyszczenia, ponieważ mogą spowodować nieprawidłowe działanie funkcji odcięcia bezpieczeństwa.
• Gazy o stężeniu powyżej 0,1% H2S i NH3 oraz kondensacja są niedozwolone. Kondensacja w zaworze może spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Kierunek przepływu gazu musi być zgodny z kierunkiem strzałki na korpusie zaworu.
• Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5.
• Model VGD20.3211 wolno montować wyłącznie w połączeniu z kołnierzami AGF10. Do montażu wymagane są 2 kołnierze AGF10.
• O-ringi lub uszczelnienia kołnierzy muszą być zamontowane między AGF10 a zaworem. Po montażu należy sprawdzić prawidłowe zamocowanie połączeń śrubowych oraz szczelność całego układu.
• Aby zapobiec dostaniu się wiórów i zanieczyszczeń do zaworu, najpierw należy zamontować kołnierze na rurach, a następnie oczyścić elementy przed montażem zaworu.
• W przypadku działania wilgoci z zewnątrz zaleca się zastosowanie odpowiedniego zestawu uszczelek podnoszącego klasę ochrony z IP54 do IP65.
• Należy przestrzegać dopuszczalnego położenia montażowego siłowników SKPx5 oraz warunków środowiskowych określonych przez producenta.
• Dopuszczalna temperatura medium: od -15°C do +60°C. Dopuszczalne warunki pracy: od -10°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Maksymalne dopuszczalne ciśnienie robocze dla VGD20.3211 wynosi 150 kPa. Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu dla VGD20 wynosi 15 kPa.
• Po każdej wymianie należy sprawdzić działanie zaworu oraz jego szczelność wewnętrzną i zewnętrzną.
• Naprawy podwójnych zaworów gazowych Siemens mogą być wykonywane wyłącznie w punktach serwisowych Siemens.
• Po osiągnięciu przewidywanej trwałości eksploatacyjnej produkt powinien zostać sprawdzony lub wymieniony przez upoważniony personel.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.

Pliki do pobrania:
VGD20.3211 Karta katalogowa
