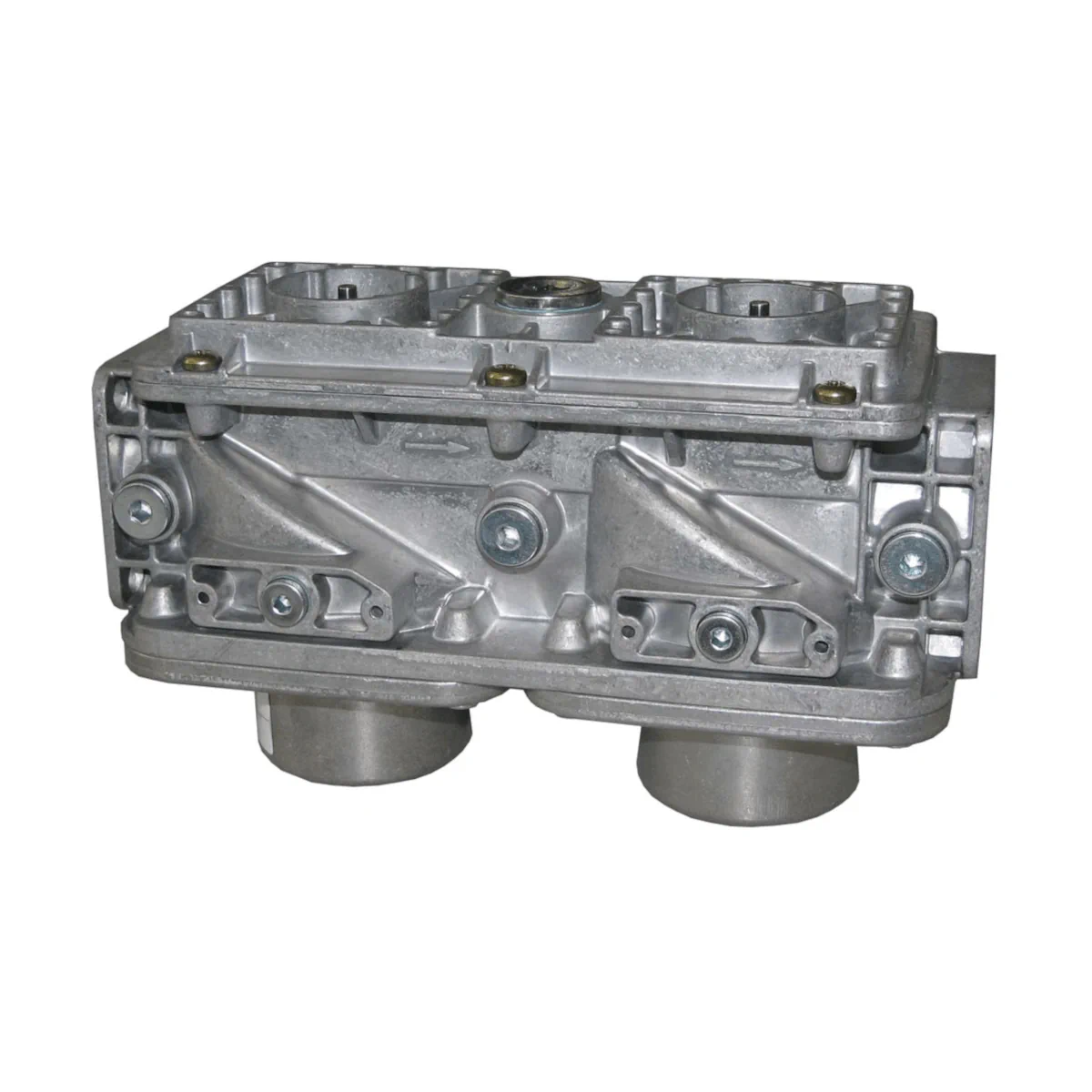

VGD20.5011 Podwójny zawór do gazu, bez kołnierzy przyłączeniowych, 11 otworów przyłączeniowych (6 x 1/4″, 4 x 1/8″, 1 x 3/4″), średnica nominalna 2″, 150kPa, aluminium

VGD20.5011 to podwójny zawór gazowy klasy A (zawór bezpieczeństwa – odcinający) do montażu w instalacjach gazowych, przeznaczony głównie do instalacji opalania gazem oraz instalacji gazowych przy palnikach wentylatorowych. Zawór jest dopuszczony jako armatura bezpieczeństwa zgodnie z EN 161 wyłącznie w połączeniu z 2 siłownikami SKPx5. Wersja 2" oferuje przepływ 100 m³/h (powietrze) przy Δp = 1 kPa i wymaga zastosowania 2 kołnierzy AGF10.50 (zamawianych osobno).

Najważniejsze cechy

• Producent: Siemens
• Model: VGD20.5011
• Nr artykułu: BPZ:VGD20.5011
• Typ: podwójny zawór gazowy (2x odcięcie bezpieczeństwa)
• Klasa zaworu: A (w połączeniu z siłownikiem SKPx5), zgodnie z EN 161
• Grupa: 2 (EN 161)
• Rodzaje gazów: gazy z rodziny 1, 2, 3 oraz powietrze
• Średnica / przyłącze instalacji: 2" (wymagane kołnierze AGF10.50, Rp2")
• Przepływ (powietrze): 100 m³/h przy Δp = 1 kPa
• Wymagane siłowniki: 2 × SKPx5
• Charakterystyka pracy (z SKPx5): wolne otwieranie i szybkie zamykanie
• Sito na wejściu: stal nierdzewna, wielkość oczek 0,9 mm (zamontowane)

Zastosowanie

VGD20.5011 nadaje się przede wszystkim do:

• instalacji opalania gazem,
• instalacji gazowych przy palnikach wentylatorowych.

W zależności od zastosowanego siłownika SKPx5 zawór może pełnić funkcję:

• zaworu odcinającego (w połączeniu z SKP15),
• zaworu regulacyjnego z funkcją odcinania (w połączeniu z SKP25, SKP55 lub SKP75).

Budowa i działanie

• Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5.
• Kierunek przepływu gazu musi być zgodny z kierunkiem strzałki na korpusie zaworu.
• Sito na wejściu chroni zawór, gniazdo i talerz oraz urządzenia znajdujące się za zaworem przed zabrudzeniem.
• Zalecane jest zastosowanie SKPx5.xx1xx do sygnalizowania pozycji zamkniętej odpowiedniego zaworu.

Parametry medium i ciśnienia (VGD20.5011)

• Maksymalne dopuszczalne ciśnienie robocze (dynamiczne): 150 kPa
• Objętość między V1/V2: 0,8 l
• Dopuszczalna temperatura medium: -15…60°C
• Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu: 15 kPa
• Kondensacja w zaworze: niedozwolona

Materiały i wykonanie

• Materiał korpusu: AlSi10Mg według DIN 1706
• Sito: stal nierdzewna, oczko 0,9 mm

Montaż – kluczowe wymagania dla VGD20.5011

• Zawory VGD20 wolno montować tylko w połączeniu z kołnierzami AGF10.
• Do montażu w instalacji gazowej wymagane są 2 kołnierze AGF10.50 (zamawiane osobno).
• O-ringi / uszczelnienia kołnierzy należy zamontować między AGF10 a VGD20.
• Montaż oraz wymiana siłownika SKPx5 może nastąpić przy występującym ciśnieniu gazu.
• Do pracy w warunkach działania wilgoci od zewnątrz zalecany jest zestaw uszczelek AGA66 (podwyższenie klasy ochrony z IP54 do IP65).

Warunki środowiskowe

• Praca: -10…60°C, wilgotność <95% r.h., maks. 2000 m n.p.m.
• Transport: -15…60°C, wilgotność <95% r.h.
• Składowanie: -20…60°C, wilgotność <95% r.h.

Kompletacja do zamówienia (co jest potrzebne)

• 1 × VGD20.5011
• 2 × siłownik SKPx5 (wymagane do pracy i dopuszczeń)
• 2 × kołnierz AGF10.50 (Rp2", długość 30 mm) – kołnierze do VGD20 zamawia się osobno

Podsumowanie

Siemens VGD20.5011 to podwójny zawór gazowy 2" do zastosowań palnikowych, przeznaczony do gazów z rodziny 1–3 oraz powietrza. W połączeniu z 2 siłownikami SKPx5 stanowi armaturę bezpieczeństwa klasy A (EN 161), oferując wolne otwieranie i szybkie zamykanie, a wbudowane sito 0,9 mm wspiera niezawodną pracę w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania Rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zawór VGD20.5011 należy stosować wyłącznie w połączeniu z siłownikami SKPx5, zgodnie z dokumentacją producenta.
• Podwójny zawór gazowy VGD20.5011 musi być wyposażony w 2 siłowniki.
• Montaż, instalację, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel specjalistyczny, z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa.
• Nie otwierać zaworu, nie dokonywać manipulacji, modyfikacji ani wymiany części poza zakresem przewidzianym przez producenta. Jakiekolwiek zmiany w wersji oryginalnej są wykonywane na własną odpowiedzialność i ryzyko.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Stosować wyłącznie z odpowiednimi gazami. Nieodpowiednie gazy lub ich składniki mogą spowodować utratę zabezpieczającej funkcji odcięcia.
• Do wnętrza zaworu nie mogą dostać się ciała obce ani zanieczyszczenia, ponieważ może to spowodować nieprawidłowe działanie funkcji odcięcia.
• Niedozwolone są gazy o stężeniu >0,1% H2S i NH3 oraz kondensacja wewnątrz zaworu. W przeciwnym razie istnieje niebezpieczeństwo utraty funkcji bezpieczeństwa.
• Kondensacja w zaworze jest niedozwolona, ponieważ może spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Kierunek przepływu gazu musi być zgodny z kierunkiem strzałki na korpusie zaworu.
• VGD20.5011 wolno montować tylko w połączeniu z kołnierzami AGF10; do montażu wymagane są 2 kołnierze AGF10.
• Między AGF10 a VGD20.5011 należy zamontować o-ringi lub uszczelnienia kołnierzy. Po montażu należy sprawdzić prawidłowe zamocowanie połączeń śrubowych oraz szczelność całego układu.
• Przy wymianie zaworu na dotychczasowych kołnierzach AGF10 należy założyć nowe o-ringi.
• Aby zapobiec przedostaniu się wiórów do zaworu, najpierw należy zamontować kołnierze AGF10 na rurach, a przed montażem zaworu dokładnie oczyścić elementy.
• Urządzenie należy montować wyłącznie w dopuszczalnym położeniu montażowym oraz zgodnie z dokumentacją producenta i wymaganiami zastosowanych siłowników SKPx5.
• Dopuszczalna temperatura medium dla VGD20.5011 wynosi od -15°C do +60°C.
• Maksymalne dopuszczalne ciśnienie robocze dla VGD20.5011 wynosi 150 kPa, a dopuszczalne ciśnienie gazu w kierunku przeciwnym do kierunku przepływu wynosi 15 kPa.
• Po każdej wymianie należy sprawdzić sprawność działania oraz szczelność wewnętrzną i zewnętrzną zaworu.
• Naprawy podwójnych zaworów gazowych Siemens mogą być wykonywane wyłącznie w punktach serwisowych Siemens.
• Po osiągnięciu przewidywanej trwałości znamionowej zestawu zaworu i siłownika urządzenie powinno zostać sprawdzone lub wymienione przez upoważniony personel.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.
