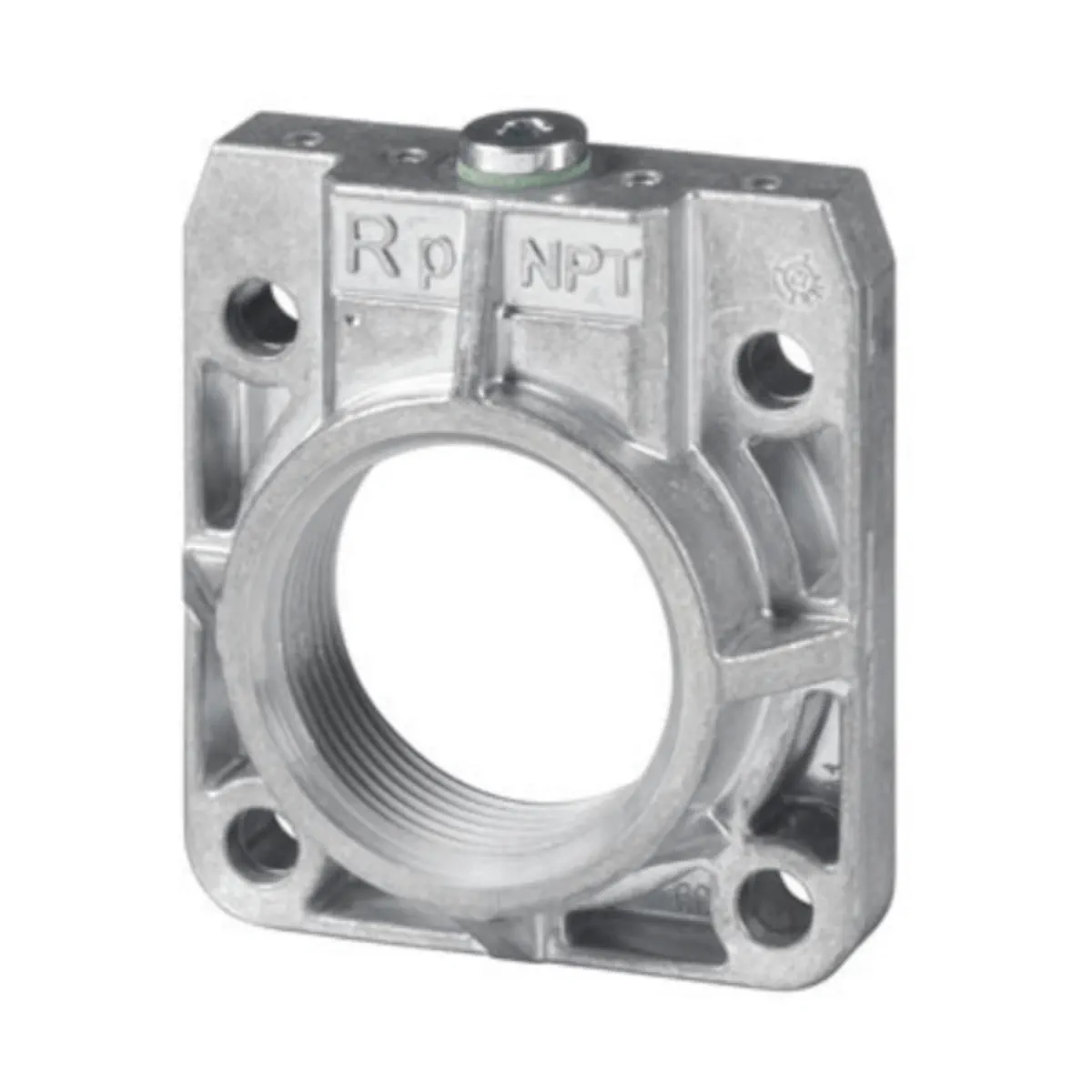

AGF10.15 Kołnierz podłączeniowy Rp ½″ do zaworów gazowych VGD20.. i VKP40..

AGF10.15 to kołnierz przyłączeniowy firmy Siemens, przeznaczony do podłączenia podwójnych zaworów gazowych serii VGD2 (zawory z kołnierzami AGF10 są zamawiane oddzielnie). Kołnierz posiada zaślepkę 1/8" z gwintem wewnętrznym i jest dostarczany pojedynczo w zestawie z niezbędnym wyposażeniem montażowym (np. śruby, nakrętki, uszczelki).

Najważniejsze cechy

• Producent: Siemens
• Model: AGF10.15
• Typ: kołnierz do podłączenia VGD2
• Gwint (Rp): 1/2"
• Długość: 26 mm
• Zaślepka: 1/8" (gwint wewnętrzny)
• Dostawa: kołnierz dostarczany pojedynczo w zestawie z niezbędnym wyposażeniem (np. śruby, nakrętki, uszczelki)

Zastosowanie

• Kołnierz AGF10.15 służy do podłączenia podwójnych zaworów gazowych VGD2.
• Kołnierze AGF10 należy zamawiać osobno.
• Na każdy zawór VGD wymagane są 2 kołnierze AGF10.

Montaż – ważne informacje

• Połączenia śrubowe należy sprawdzić pod względem prawidłowego zamocowania, a następnie wykonać próbę szczelności z wszystkimi podłączonymi komponentami.
• O-ringi lub uszczelnienia kołnierzy należy zamontować między AGF10 a VGD.

Informacje do zamówienia

• Typ zamawiany: AGF10.15
• Nr artykułu: BPZ:AGF10.15
• Uwaga: kołnierze AGF10 są elementami osprzętu i są zamawiane oddzielnie.

Podsumowanie

Siemens AGF10.15 to kołnierz przyłączeniowy Rp 1/2" o długości 26 mm, przeznaczony do podłączania podwójnych zaworów gazowych VGD2. Dzięki zaślepce 1/8" (gwint wewnętrzny) oraz kompletacji z elementami montażowymi (np. śruby, nakrętki, uszczelki), stanowi praktyczne rozwiązanie do budowy połączeń kołnierzowych w instalacjach z zaworami VGD2.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest kołnierzem przyłączeniowym AGF10.15 przeznaczonym do podłączenia zaworów gazowych VGD2. Stosować wyłącznie zgodnie z dokumentacją producenta i wyłącznie z kompatybilnymi urządzeniami.
• Montaż, wymianę i kontrolę szczelności może wykonywać wyłącznie wykwalifikowany personel, z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa oraz dokumentacji producenta.
• Kołnierz należy montować wyłącznie zgodnie z przewidzianym zastosowaniem w instalacjach gazowych. Nie stosować do innych mediów ani konfiguracji nieprzewidzianych przez producenta.
• Między kołnierzem AGF10.15 a zaworem należy zamontować właściwe o-ringi lub uszczelnienia kołnierza. Nieprawidłowe uszczelnienie może spowodować nieszczelność instalacji gazowej.
• Połączenia śrubowe należy sprawdzić pod kątem prawidłowego zamocowania, a po montażu przeprowadzić kontrolę szczelności całego układu ze wszystkimi podłączonymi komponentami.
• Aby zapobiec dostaniu się wiórów, zanieczyszczeń i ciał obcych do układu, najpierw należy zamontować kołnierze na rurach, a przed zamontowaniem współpracującego zaworu dokładnie oczyścić elementy. Zanieczyszczenia mogą spowodować nieprawidłowe działanie funkcji odcinania.
• Nie dopuszczać do przedostania się ciał obcych ani zanieczyszczeń do wnętrza podłączanego układu gazowego.
• W przypadku narażenia na wilgoć zewnętrzną należy stosować rozwiązania uszczelniające przewidziane przez producenta dla współpracującego zespołu urządzeń.
• W przypadku wymiany elementów współpracujących należy stosować nowe uszczelnienia. Przy ponownym użyciu starszych elementów przyłączeniowych należy przestrzegać zaleceń producenta dotyczących odpowiednich zestawów serwisowych i elementów montażowych.
• Utylizację produktu należy prowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.

Pliki do pobrania:
AGF10.15 Karta katalogowa
