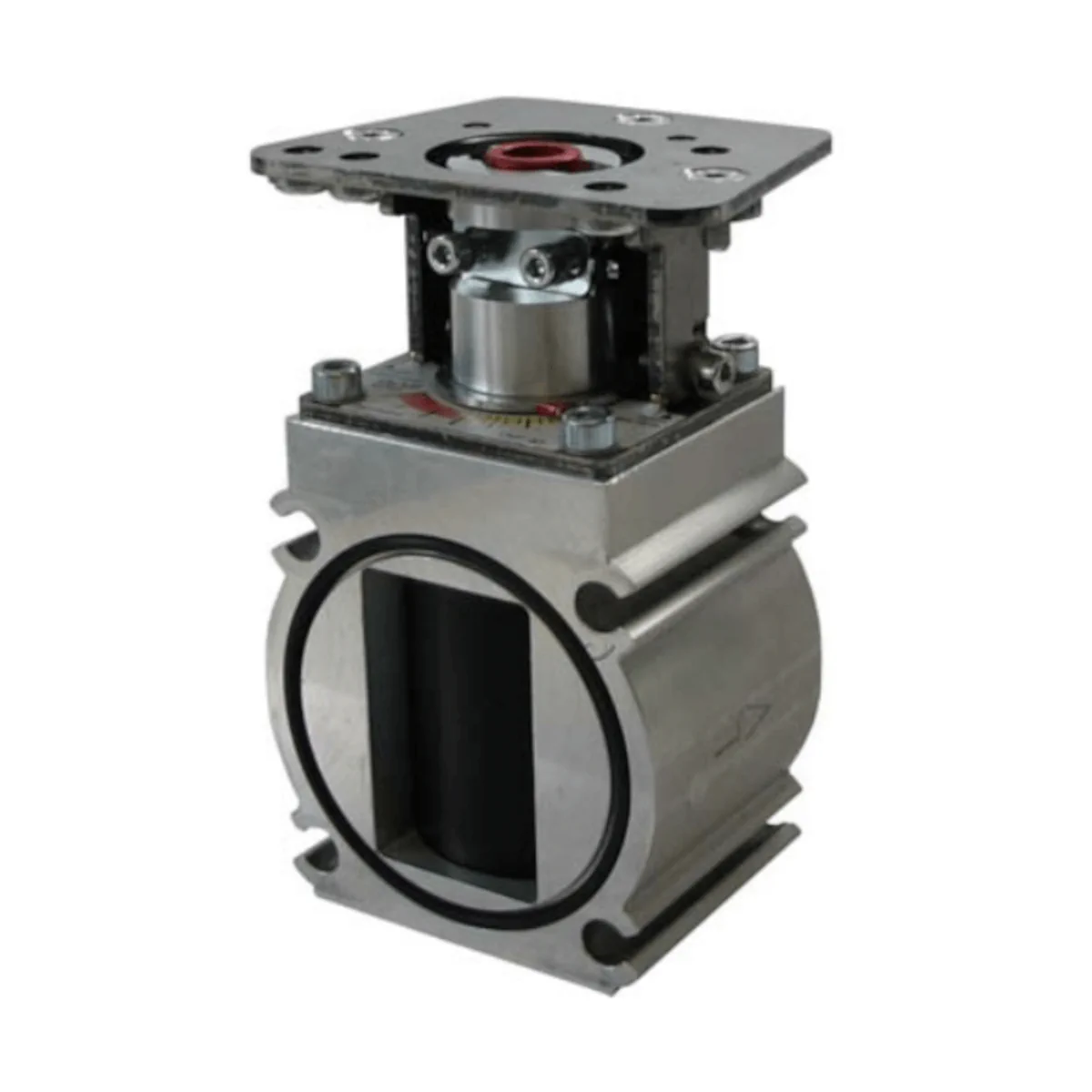

VKP40.50H Zawór regulacyjny z liniową charakterystyką przepływu gazu lub powietrza do montażu z kołnierzami AGF10.., DN40, do kołnierza 2″, 200m³/h

VKP40.50H (art. nr BPZ:VKP40.50H) to proporcjonalny element regulacyjny przeznaczony do montażu pomiędzy przeciwkołnierzami w ciągach gazowych. Umożliwia proporcjonalną regulację przepływu gazu lub powietrza w palnikach i instalacjach spalania o wysokich wymaganiach – w zakresie obrotu 0…90°, z szerokim zakresem modulacji > 1:25 oraz możliwością uzyskania bardzo małych przepływów startowych.

Najważniejsze cechy

• Producent: Siemens
• Model: VKP40.50H
• Typ: proporcjonalny element regulacyjny (obrotowy) do gazu / powietrza
• Montaż: między przeciwkołnierzami (wymagane 2 kołnierze AGF10)
• Przyłącza kołnierzowe: 2"
• Kąt obrotu: 90°
• Media: gazy rodzin I…III oraz powietrze (maks. 0,1% H₂S)
• Zakres modulacji: > 1:25
• Możliwość montażu do: podwójnych zaworów gazowych VGD2
• Żywotność projektowana (z siłownikiem): 500 000 cykli pozycjonowania

Zastosowanie

VKP40.50H jest przeznaczony do regulacji objętości gazu lub powietrza w instalacjach spalania, w których wymagane są m.in.:

• proporcjonalny przyrost przepływu w funkcji obrotu 0…90°,
• bardzo mała ilość startowa / ekstremalnie mały przepływ,
• szeroki zakres modulacji (> 1:25),
• praca przy wysokich częstotliwościach cykli.

Przepływ (VKP40.50H)

• Charakterystyka (powietrze): 200 m³/h przy Δp = 1 kPa, gdy element jest w pełni otwarty (90°)
• Warunek: kołnierze dopasowane do obu stron: AGF10.50

Kompatybilne siłowniki i płyty montażowe

VKP40.50H jest przewidziany do współpracy z następującymi siłownikami:

• SQN13 – wymagane: ASK33.2
• SQN30 – wymagane: brak (bez dodatkowej płyty)
• SQN70 – wymagane: brak (bez dodatkowej płyty)
• SQN72 – wymagane: brak (bez dodatkowej płyty)
• SQM33 – wymagane: ASK33.1
• SQM40 – wymagane: ASK33.1
• SQM45 – wymagane: ASK33.1
• SQM50 (z AGA58.5) – wymagane: ASK33.3

W przypadku zastosowania siłowników z wałkiem D (45°) wymagane jest przestawienie sprzęgła VKP40 do pozycji 45°.

Montaż i uruchomienie

• Wymagane elementy montażowe: 2 kołnierze AGF10.50 (dobierane i zamawiane oddzielnie).
• Pozycja 0° siłownika musi odpowiadać pozycji 0° VKP40 (pozycja zamknięta).
• Uruchomienie należy wykonać dopiero, gdy płyta montażowa, kołnierze i siłownik są poprawnie zmontowane.
• Ogranicznik mechaniczny: może być ustawiony na ok. -5° (pełne zamknięcie) lub ok. 100° (pełne otwarcie); fabrycznie dostarczany na -5°.

Dane techniczne (VKP40.50H)

• Typy gazu: gazy rodzin I…III lub powietrze; maks. 0,1% H₂S
• Maks. ciśnienie robocze: 70 kPa
• Pozycje montażowe: dowolne
• Szczelność (przeciek wewnętrzny): w pozycji całkowicie zamkniętej maks. 0,7 m³/h przy Δp 5 kPa
• Kąt obrotu: 90°
• Zakres położeń krańcowych (wg opisu): zamknięcie do ponownego otwarcia 0…-5°, otwarcie do ponownego zamknięcia 90…95°
• Objętość wewnętrzna: 106 cm³
• Materiał: metale nieżelazne
• Liczba cykli sterowania: 500 000 (OPEN/CLOSED)
• Zakres temperatury (magazynowanie / transport / praca): -20…60°C
• Wilgotność: < 85% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Masa: 1,2 kg

Podsumowanie

Siemens VKP40.50H to proporcjonalny element regulacyjny 2" do gazu i powietrza, zaprojektowany do integracji w ciągach gazowych i układach spalania. Zakres obrotu 0…90°, szeroka modulacja (>1:25) oraz wysoki przepływ powietrza w pełnym otwarciu (200 m³/h przy Δp 1 kPa) czynią go rozwiązaniem do zastosowań, gdzie liczy się stabilna i precyzyjna regulacja w szerokim zakresie pracy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE; zgodność potwierdzono zgodnie z Gas Appliances Regulation (EU) 2016/426 oraz normą DIN EN 13611.
• Produkt przeznaczony jest do stosowania wyłącznie z gazami rodzin I...III oraz z powietrzem; maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Element regulacyjny przeznaczony jest wyłącznie do zastosowań opisanych przez producenta oraz do integracji w układach gazowych przez OEM / wykwalifikowanych instalatorów. Użycie niezgodne z dokumentacją może powodować ryzyko obrażeń osób lub szkód materialnych.
• Nie wolno ingerować w konstrukcję produktu ani go modyfikować.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz właściwymi przepisami krajowymi.
• Upadek lub uderzenie może pogorszyć funkcje bezpieczeństwa urządzenia. Produkt, który został narażony na upadek lub wstrząs, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Model VKP40.50H może być używany wyłącznie z siłownikami dopuszczonymi przez producenta dla serii VKP40, zgodnie z dokumentacją techniczną i właściwą konfiguracją montażową.
• Przed uruchomieniem należy upewnić się, że płyta montażowa, kołnierze oraz odpowiedni siłownik zostały poprawnie zamontowane i zamocowane.
• Podczas montażu należy zachować zgodność położenia 0° elementu VKP40 z położeniem 0° siłownika; nieprawidłowe ustawienie może skutkować błędną pracą układu.
• Należy przestrzegać kierunku przepływu medium oraz maksymalnego dopuszczalnego ciśnienia wlotowego. Maksymalne ciśnienie robocze dla produktu wynosi 70 kPa.
• Jeżeli ciśnienie gazu przekracza maksymalne dopuszczalne ciśnienie robocze, należy zastosować odpowiedni regulator ciśnienia przed urządzeniem.
• Produkt należy montować wyłącznie w warunkach pracy dopuszczonych przez producenta. Niedopuszczalne jest powstawanie oblodzenia oraz przedostawanie się wody do urządzenia.
• Dopuszczalny zakres temperatury magazynowania, transportu i pracy wynosi od -20 °C do +60 °C, przy wilgotności poniżej 85% r.h.; maksymalna wysokość instalacji wynosi 2000 m n.p.m.
• Przy montażu lub wymianie kołnierzy należy sprawdzić szczelność połączeń.
• Produkt jest bezobsługowy, jednak po prawidłowym ponownym zamontowaniu płyty montażowej i siłownika oraz zamocowaniu sprzęgła należy przeprowadzić ponowne uruchomienie zgodnie z dokumentacją producenta.
• Urządzenie posiada mechaniczny ogranicznik położeń. Nieprawidłowe ustawienie ogranicznika lub nieprawidłowe skojarzenie siłownika może prowadzić do nieprawidłowej pracy układu.
• Po osiągnięciu projektowanej trwałości wynoszącej 500 000 cykli pozycjonowania produkt powinien zostać skontrolowany i/lub wymieniony przez upoważniony personel.
• Przed utylizacją produkt należy zdemontować i posegregować według materiałów. Utylizację prowadzić zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera komponentów elektronicznych.
