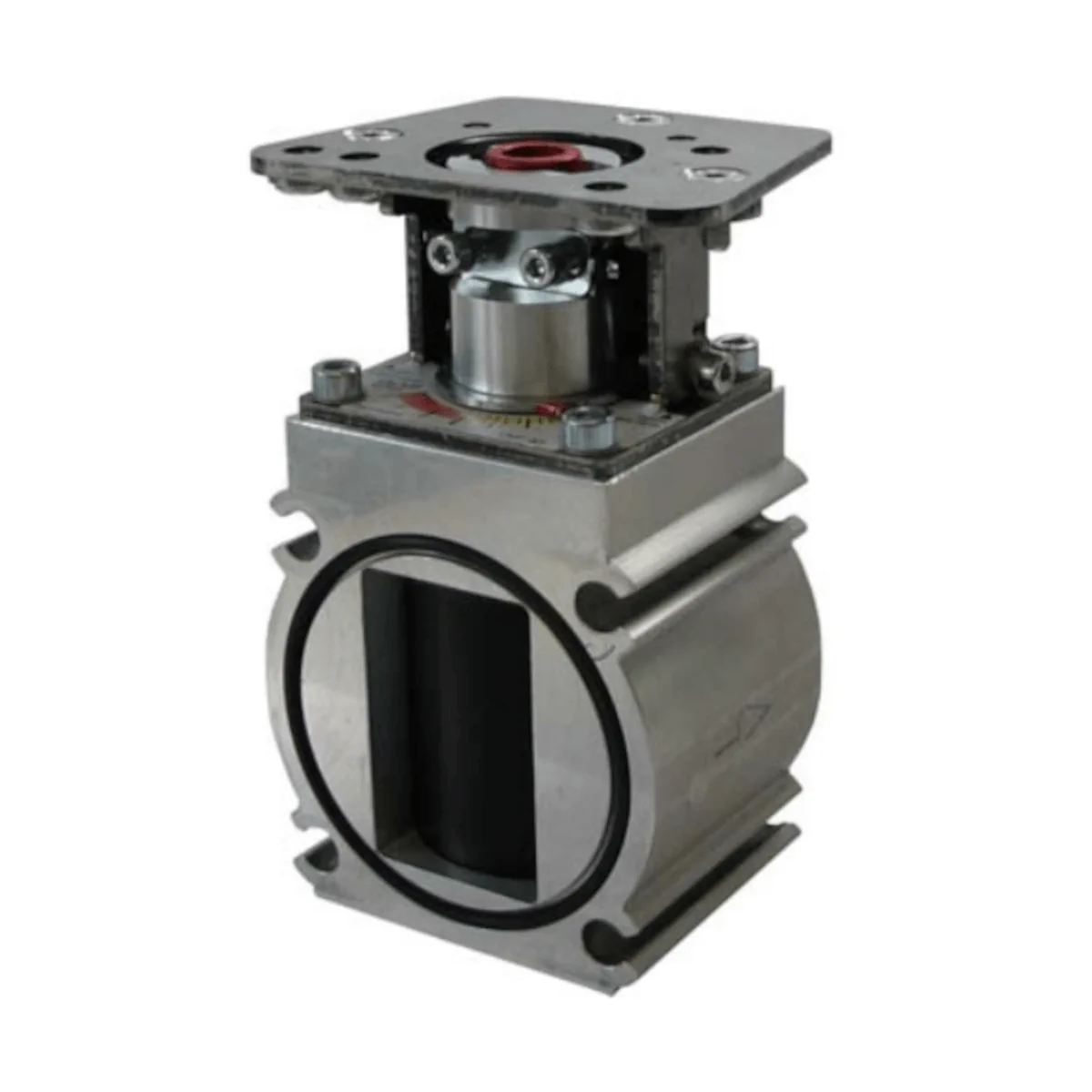

VKP40.40 Zawór regulacyjny z liniową charakterystyką przepływu gazu lub powietrza do montażu z kołnierzami AGF10.., DN40, do kołnierza 1½″, 69m³/h

VKP40.40 to proporcjonalny element regulacyjny Siemens przeznaczony do montażu pomiędzy przeciwkołnierzami i integracji w ciągach gazowych. Umożliwia proporcjonalną regulację przepływu gazu lub powietrza w palnikach i instalacjach spalania o wysokich wymaganiach – z modulacją realizowaną przez obrót kątowy 0…90°. Model VKP40.40 współpracuje z kołnierzami AGF10.40 (przyłącze 1 1/2") i jest przewidziany do pracy z dedykowanymi siłownikami Siemens (m.in. SQN / SQM).

Najważniejsze cechy

• Producent: Siemens
• Model: VKP40.40
• Typ: proporcjonalny element regulacyjny do gazu / powietrza (do zabudowy między kołnierzami)
• Zastosowanie: regulacja objętości gazu lub powietrza w instalacjach spalania (ciągi gazowe)
• Kąt obrotu: 90°
• Szeroki zakres modulacji: > 1:25
• Mała objętość startowa / bardzo małe przepływy (dla wymagających aplikacji)
• Możliwość mocowania do: podwójnych zaworów gazowych VGD2

Zastosowanie

VKP40.40 służy do proporcjonalnej regulacji strumienia gazu lub powietrza w układach spalania, gdzie wymagana jest płynna zmiana przepływu wraz ze zmianą położenia elementu w zakresie 0…90°, szeroka modulacja oraz wysoka częstotliwość cykli pracy.

Przyłącza i montaż w rurociągu

• Montaż: pomiędzy przeciwkołnierzami
• Wymagane kołnierze do instalacji w rurociągu: 2 × AGF10.40
• Przyłącze (kołnierze AGF10.40): 1 1/2"
• Uwagi montażowe: należy przestrzegać kierunku przepływu oraz maksymalnego dopuszczalnego ciśnienia na wlocie
• Pozycja montażu: dowolna

Współpraca z siłownikami

Element regulacyjny VKP40.40 jest przeznaczony do pracy z siłownikami: SQN13, SQN30, SQN72, SQM33, SQM4 lub SQM5.

• Zasada ustawienia 0°: pozycja 0° siłownika odpowiada pozycji 0° VKP40 (pozycja zamknięta)
• Uwaga montażowa: pozycje 0° VKP40 i siłownika muszą być zgodne
• Płyty montażowe: w zależności od zastosowanego siłownika mogą być wymagane płyty ASK33.1, ASK33.2 lub ASK33.3
• Konfiguracja sprzęgła: dla siłowników z wałem typu D w wykonaniu 45° wymagane jest przestawienie sprzęgła VKP40 do pozycji 45°

Funkcje i działanie

Zakres obrotu i pozycje krańcowe

• Obrót roboczy: 90°
• Pozycja ZAMKNIĘTE do ponownego otwarcia: 0…-5°
• Pozycja OTWARTE do ponownego zamknięcia: 90…95°

Ogranicznik mechaniczny

• Ogranicznik mechaniczny: opcjonalnie ok. -5° lub ok. 100°
• Ustawienie fabryczne: -5°

Dane techniczne (VKP40.40)

• Medium: gazy rodzin I...III lub powietrze
• Dopuszczalna zawartość H2S: maks. 0,1%
• Maks. ciśnienie robocze: 70 kPa
• Szczelność (przeciek wewnętrzny w pozycji całkowicie zamkniętej): maks. 0,7 m³/h przy Δp 5 kPa
• Objętość wewnętrzna: 106 cm³
• Materiał: metale nieżelazne
• Liczba cykli (OPEN/CLOSED): 500 000
• Temperatura (praca / transport / składowanie): -20…60 °C
• Wilgotność: < 85% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Masa: 1,2 kg

Przepływ (dla VKP40.40)

• Charakterystyka (pełne otwarcie przy 90°): przepływ powietrza 69 m³/h przy Δp = 1 kPa (z kołnierzami AGF10.40 po obu stronach)

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Norma: DIN EN 13611
• Oznaczenie: CE-0085

Serwis i trwałość

• Obsługa: element regulacyjny jest bezobsługowy (maintenance-free)
• Trwałość projektowa (element + siłownik): 500 000 cykli pozycjonowania (dla gazów wg EN 437 / G260)
• Po osiągnięciu trwałości projektowej: kontrola i/lub wymiana przez upoważniony personel

Podsumowanie

Siemens VKP40.40 to proporcjonalny element regulacyjny do gazu (rodziny I...III) lub powietrza, przeznaczony do zabudowy między kołnierzami w ciągach gazowych. Zapewnia modulację przepływu poprzez obrót 0…90°, szeroki zakres modulacji oraz możliwość współpracy z wybranymi siłownikami serii SQN i SQM. W instalacji rurowej wymaga zastosowania 2 × kołnierzy AGF10.40 (1 1/2").

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VKP40.40 posiada oznaczenie CE i spełnia wymagania rozporządzenia Gas Appliances Regulation (EU) 2016/426.
• Zgodność potwierdzono na podstawie normy DIN EN 13611 dla urządzeń zabezpieczających i sterujących do palników gazowych oraz urządzeń spalających gaz.
• Produkt przeznaczony jest wyłącznie do zastosowań opisanych przez producenta, tj. do regulacji objętości gazu lub powietrza w instalacjach spalania. Nie używać do innych zastosowań.
• Produkt przeznaczony jest do stosowania wyłącznie przez producentów OEM oraz instalatorów urządzeń grzewczych.
• Nie ingerować w element regulacyjny i nie modyfikować produktu. Samowolne przeróbki mogą spowodować zagrożenie dla ludzi, mienia lub środowiska.
• Wszelkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Upadek lub uderzenie może pogorszyć działanie funkcji bezpieczeństwa. Produktu, który został upuszczony lub uderzony, nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Model VKP40.40 może pracować wyłącznie z siłownikami dopuszczonymi przez producenta dla serii VKP40: SQN13, SQN30, SQN72, SQM33, SQM40, SQM45 lub SQM50 z AGA58.5, zgodnie z dokumentacją montażową i techniczną.
• Montaż uruchamiać wyłącznie po prawidłowym złożeniu elementu regulacyjnego, kołnierzy, płyty montażowej i odpowiedniego siłownika.
• Pozycja 0° siłownika musi odpowiadać pozycji 0° elementu VKP40.40, która oznacza pozycję zamkniętą. Nieprawidłowe ustawienie pozycji zerowej może spowodować błędną pracę układu.
• Przy montażu należy przestrzegać kierunku przepływu oraz maksymalnego dopuszczalnego ciśnienia wlotowego.
• Maksymalne ciśnienie robocze produktu wynosi 70 kPa. W przypadku przekroczenia dopuszczalnego ciśnienia gaz należy zredukować za pomocą regulatora ciśnienia.
• Produkt jest przeznaczony do stosowania z gazami rodzin I...III oraz z powietrzem. Maksymalna zawartość H2S wynosi 0,1%.
• Nie dopuszczać do oblodzenia ani do przedostawania się wody do produktu. Powstawanie lodu i wnikanie wody są niedozwolone.
• Produkt należy eksploatować, transportować i przechowywać w temperaturze od -20°C do +60°C oraz przy wilgotności względnej poniżej 85%.
• Podczas montażu lub wymiany kołnierzy należy sprawdzić szczelność połączeń.
• Produkt jest bezobsługowy, jednak po prawidłowym ponownym zamontowaniu płyty montażowej i siłownika oraz zamocowaniu sprzęgła należy przeprowadzić ponowne uruchomienie.
• Element regulacyjny wykonuje obrót 90°. Mechaniczny ogranicznik może być ustawiony na ok. -5° lub ok. 100°; niewłaściwe ustawienie może wpływać na pracę układu sterowania.
• Przewidziana trwałość projektowa dla VKP40.40 wynosi 500 000 cykli pozycjonowania przy stosowaniu gazów zgodnych z EN 437. Po osiągnięciu tej wartości urządzenie powinno zostać sprawdzone i/lub wymienione przez upoważniony personel.
• Zużyty produkt należy przed utylizacją zdemontować i rozdzielić na poszczególne materiały, zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elementów elektronicznych.
