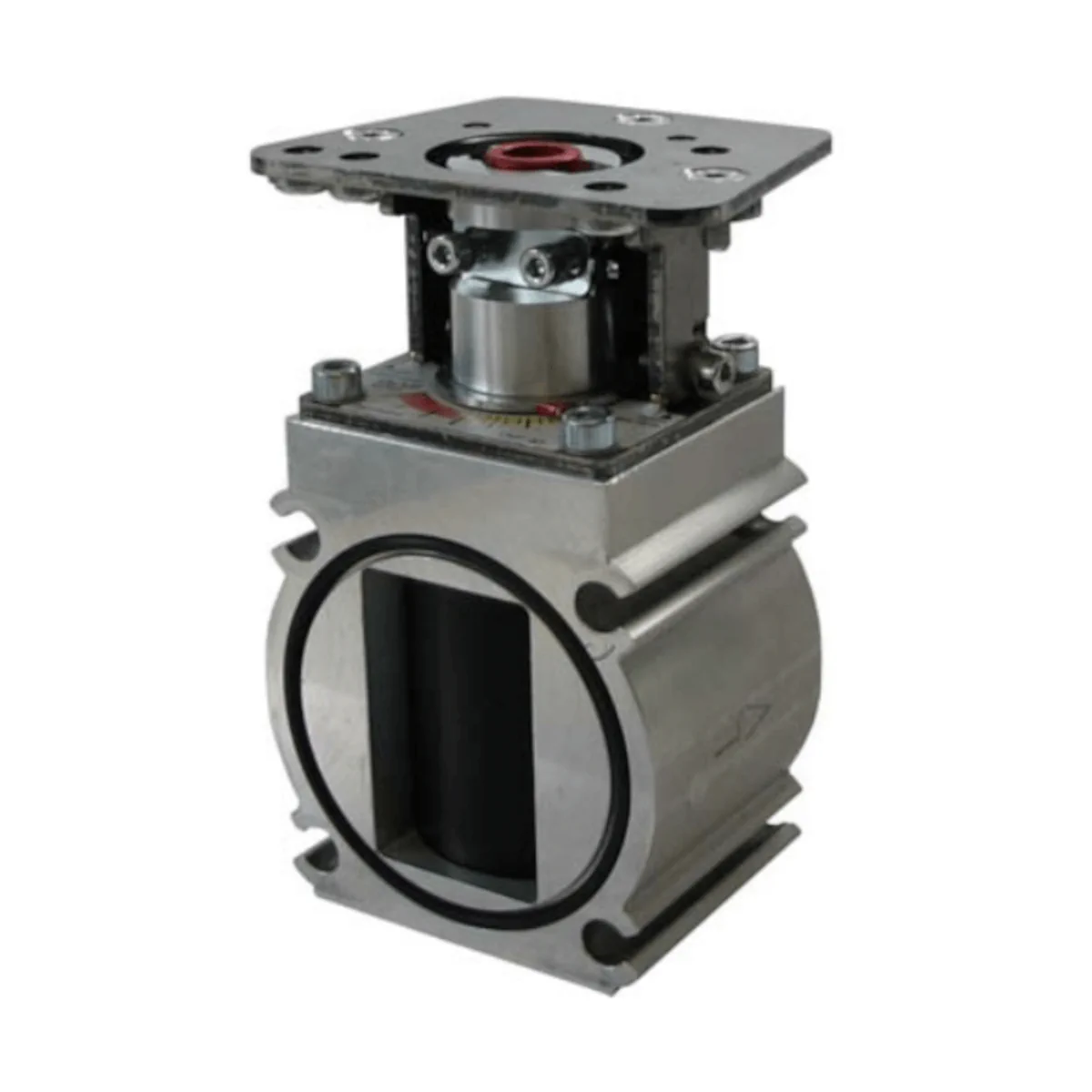

VKP40.32 Zawór regulacyjny z liniową charakterystyką przepływu gazu lub powietrza do montażu z kołnierzami AGF10.., DN40, do kołnierza 1¼″, 50m³/h

VKP40.32 (BPZ:VKP40.32) to proporcjonalny element regulacyjny firmy Siemens, przeznaczony do montażu pomiędzy przeciwkołnierzami i integracji w ciągach gazowych. Umożliwia proporcjonalną regulację przepływu gazu lub powietrza w zakresie obrotu 0…90°, oferując szeroki zakres modulacji >1:25 oraz bardzo mały przepływ startowy. Wersja .32 jest przystosowana do połączeń kołnierzowych 1 1/4" i współpracy z dedykowanymi siłownikami Siemens (m.in. SQN i SQM) stosowanymi w aplikacjach spalania.

Najważniejsze cechy

• Producent: Siemens
• Model: VKP40.32
• Typ: proporcjonalny element regulacyjny do kontroli objętości gazu lub powietrza
• Montaż: pomiędzy przeciwkołnierzami, do integracji w ciągach gazowych
• Przyłącza (kołnierze AGF10): 1 1/4" (AGF10.32 lub AGF10.32U)
• Zakres obrotu: 90°
• Szeroki zakres modulacji: >1:25
• Media: gazy z rodzin I…III oraz powietrze (maks. 0,1% H₂S)
• Możliwość mocowania: do podwójnych zaworów gazowych VGD2
• Przystosowany do wysokich częstotliwości cykli sterowania

Zastosowanie

VKP40.32 jest przeznaczony do regulacji objętości gazu lub powietrza w instalacjach spalania o podwyższonych wymaganiach, m.in. tam, gdzie wymagane są:

• proporcjonalny przyrost przepływu w funkcji obrotu 0…90°,
• mały przepływ startowy / ekstremalnie małe przepływy,
• szeroki zakres modulacji (>1:25),
• wysokie częstotliwości cykli pracy.

Współpraca z siłownikami (dobór)

VKP40.32 należy stosować z siłownikami wskazanymi dla serii VKP40. Wymagana płyta montażowa zależy od zastosowanego siłownika:

• SQN13 (D-kształt, 90°, 8 mm): wymagana ASK33.2
• SQN30 (D-kształt, 45°, 8 mm): bez dodatkowej płyty (może być wymagana konwersja sprzęgła VKP40 do pozycji 45°)
• SQN70 (D-kształt, 45°/90°, 8 mm): bez dodatkowej płyty (może być wymagana konwersja sprzęgła VKP40 do pozycji 45°)
• SQN72 (D-kształt, 45°/90°, 8 mm): bez dodatkowej płyty (może być wymagana konwersja sprzęgła VKP40 do pozycji 45°); wymagane złącza dla SQN72 są w zestawie VKP40
• SQM33 (D-kształt, 90°, 10 mm): wymagana ASK33.1
• SQM40 (D-kształt, 90°, 10 mm): wymagana ASK33.1
• SQM45 (D-kształt, 90°, 10 mm): wymagana ASK33.1
• SQM50 (D-kształt, 90°, 10 mm, AGA58.5): wymagana ASK33.3

Uwaga montażowa: pozycja 0° VKP40 odpowiada pozycji 0° siłownika (pozycja zamknięta) i musi być ustawiona zgodnie przy montażu.

Montaż i uruchomienie

• Montaż w rurociągu: wymaga 2 kołnierzy AGF10 (dla VKP40.32: AGF10.32 lub AGF10.32U), montaż pomiędzy przeciwkołnierzami.
• Pozycje montażowe: dowolne (opcjonalne).
• Warunek uruchomienia: uruchamiać element proporcjonalny wyłącznie, gdy płyta montażowa, kołnierze i siłownik są poprawnie zmontowane.
• Kierunek przepływu i ciśnienie: należy przestrzegać kierunku przepływu i maksymalnego dopuszczalnego ciśnienia na wlocie.
• Mechaniczny ogranicznik: opcjonalnie przy ok. -5° (pełne zamknięcie) lub ok. 100° (pełne otwarcie); fabrycznie zamontowany przy -5°.

Parametry przepływu dla VKP40.32

• Przepływ powietrza przy pełnym otwarciu (90°): 50 m³/h przy Δp = 1 kPa (z kołnierzami AGF10.32 po obu stronach).
• Zalecenie doboru spadku ciśnienia: dla możliwie liniowej charakterystyki pozycjonowania, Δp_VKP przy pełnym otwarciu (90°) powinno wynosić 0,2…0,4 × ciśnienie wstępne.

Dane techniczne

• Media: gazy z rodzin I…III lub powietrze; maks. 0,1% H₂S
• Maks. ciśnienie robocze: 70 kPa
• Szczelność (przeciek wewnętrzny): w pozycji całkowicie zamkniętej maks. 0,7 m³/h przy Δp 5 kPa
• Kąt obrotu: 90°
• Zakresy progowe: CLOSED→ponowne otwarcie 0…-5°; OPEN→ponowne zamknięcie 90…95°
• Objętość wewnętrzna: 106 cm³
• Materiał: metale nieżelazne
• Liczba cykli: 500 000 cykli OPEN/CLOSED
• Wysokość instalacji: maks. 2000 m n.p.m.
• Zakres temperatur (magazynowanie / transport / praca): -20…60°C
• Wilgotność (magazynowanie / transport / praca): <85% r.h.
• Wymóg środowiskowy: niedopuszczalne jest tworzenie się lodu oraz wnikanie wody
• Masa VKP40.32: 1,2 kg

Normy i certyfikaty

• Zastosowana dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Norma: DIN EN 13611
• Oznaczenie: CE-0085
• Znak zgodności: EAC
• China RoHS: zgodność deklarowana przez producenta

Serwis i trwałość

• Obsługa: VKP40.32 jest bezobsługowy (maintenance-free).
• Po pracach montażowych: po poprawnym zamontowaniu płyty i siłownika oraz po unieruchomieniu sprzęgła element należy ponownie uruchomić (commission).
• Kontrola szczelności: sprawdzić szczelność podczas montażu lub wymiany kołnierzy.
• Projektowana trwałość: 500 000 cykli pozycjonowania (dla średnic nominalnych 1/2…2").

Zamawianie i wymagane elementy do instalacji VKP40.32

• VKP40.32 jest zamawiany jako osobna pozycja (element proporcjonalny).
• Do montażu w rurociągu wymagane są 2 kołnierze AGF10 w rozmiarze 1 1/4" (AGF10.32 lub AGF10.32U).
• Siłownik oraz ewentualna płyta montażowa ASK33.x są zamawiane oddzielnie.

Podsumowanie

Siemens VKP40.32 to proporcjonalny element regulacyjny do precyzyjnej modulacji przepływu gazu (rodziny I…III) lub powietrza w ciągach gazowych. Montaż pomiędzy przeciwkołnierzami 1 1/4", obrót 0…90°, dopuszczalne ciśnienie robocze 70 kPa oraz wysoka trwałość 500 000 cykli sprawiają, że jest to rozwiązanie do wymagających układów spalania, współpracujące z dedykowanymi siłownikami Siemens serii SQN i SQM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania Rozporządzenia UE w sprawie urządzeń spalających paliwa gazowe (GAR) 2016/426.
• Zgodność potwierdzono na podstawie normy DIN EN 13611 dla urządzeń zabezpieczających i sterujących do palników gazowych oraz urządzeń spalających gaz.
• Produkt przeznaczony jest do stosowania z gazami rodzin I...III oraz z powietrzem; maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Produkt przeznaczony jest wyłącznie do integracji w instalacjach gazowych i urządzeniach OEM; nie jest przeznaczony do samodzielnego, niezależnego użytkowania poza zakresem opisanym w dokumentacji producenta.
• Nie wolno ingerować w konstrukcję ani modyfikować elementu regulacyjnego. Nieautoryzowane przeróbki mogą spowodować zagrożenie dla ludzi, mienia lub środowiska.
• Montaż, instalację, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz właściwymi krajowymi przepisami bezpieczeństwa.
• Produkt wolno stosować wyłącznie z siłownikami dopuszczonymi przez producenta dla serii VKP40. Zastosowanie niekompatybilnego siłownika może spowodować nieprawidłową pracę układu.
• Po upadku lub silnym uderzeniu produktu nie wolno uruchamiać, nawet jeśli nie są widoczne zewnętrzne uszkodzenia, ponieważ mogły zostać naruszone funkcje bezpieczeństwa.
• Podczas montażu należy bezwzględnie zachować właściwy kierunek przepływu oraz nie przekraczać maksymalnego dopuszczalnego ciśnienia wlotowego. Maksymalne ciśnienie robocze wynosi 70 kPa.
• Uruchomienie jest dopuszczalne wyłącznie po prawidłowym zmontowaniu elementu regulacyjnego, kołnierzy, płyty montażowej oraz odpowiedniego siłownika.
• Pozycja 0° siłownika musi odpowiadać pozycji 0° elementu VKP40.32, czyli pozycji zamkniętej. Nieprawidłowe ustawienie pozycji zerowej może spowodować błędną pracę regulacji.
• W przypadku stosowania z odpowiednimi siłownikami i płytami montażowymi należy wykonać montaż dokładnie według instrukcji producenta, w tym usunięcie tulei redukcyjnej lub zmianę ustawienia sprzęgła, jeśli dokumentacja tego wymaga.
• Produkt posiada ograniczniki mechaniczne położenia; nieprawidłowe ustawienie ogranicznika może wpływać na zakres ruchu i działanie układu sterowania.
• Nie dopuszczać do oblodzenia oraz do wnikania wody do produktu. Warunki te są niedozwolone i mogą prowadzić do uszkodzenia lub niebezpiecznej pracy urządzenia.
• Produkt należy eksploatować wyłącznie w dopuszczalnym zakresie temperatur od -20°C do +60°C, przy wilgotności poniżej 85% r.h. i na wysokości do 2000 m n.p.m.
• Po montażu kołnierzy oraz po ich wymianie należy sprawdzić szczelność połączeń.
• Produkt jest bezobsługowy, jednak po ponownym zamontowaniu płyty montażowej i siłownika oraz po unieruchomieniu sprzęgła należy ponownie przeprowadzić uruchomienie.
• Projektowana trwałość wynosi 500 000 cykli pozycjonowania. Po osiągnięciu tej wartości lub odpowiadającego jej czasu eksploatacji produkt powinien zostać sprawdzony i/lub wymieniony przez autoryzowany personel.
• Przed utylizacją produkt należy zdemontować i rozdzielić na odpowiednie materiały, zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera komponentów elektronicznych.
