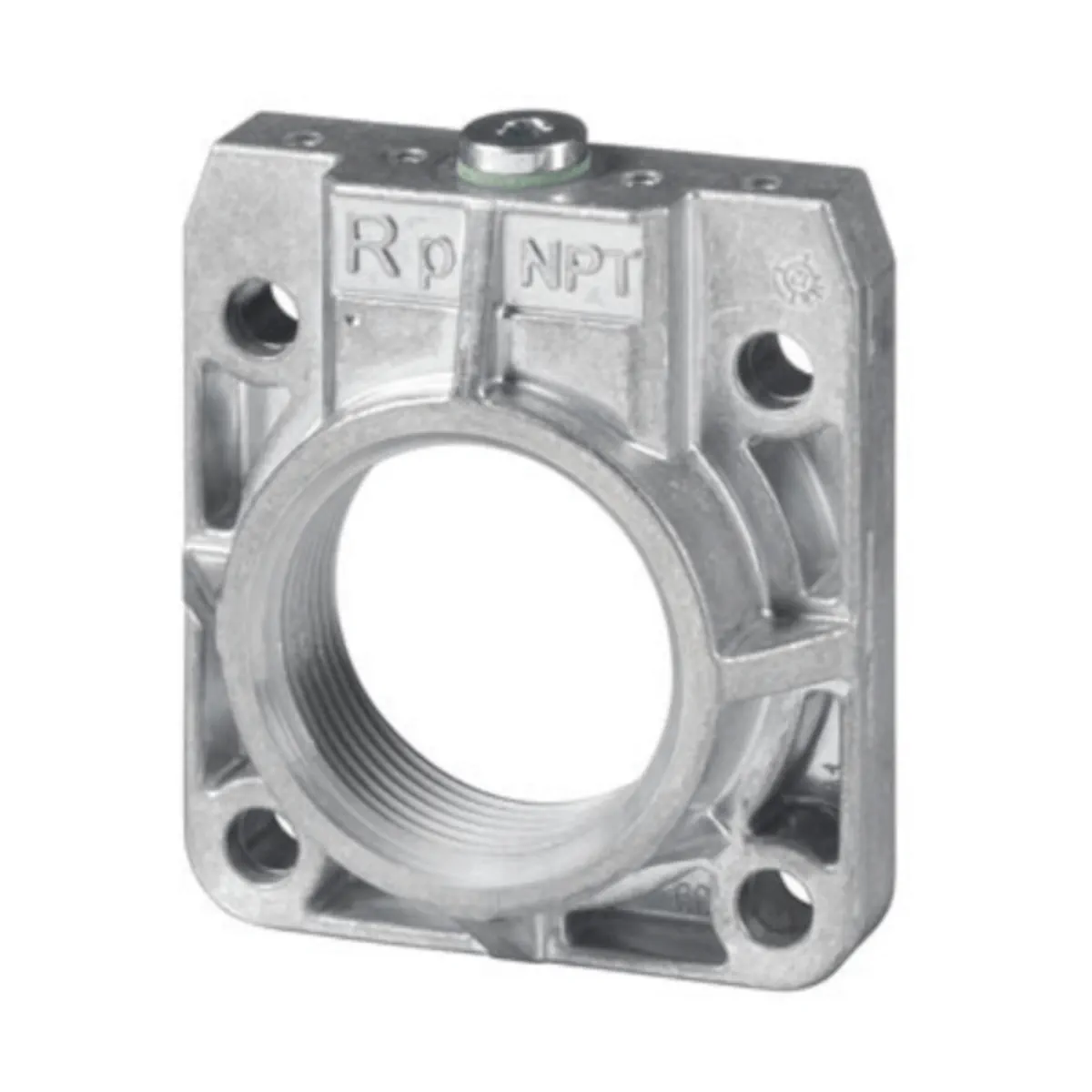

AGF10.40 Kołnierz podłączeniowy Rp 1½″ do zaworów gazowych VGD20.. i VKP40..

AGF10.40 to kołnierz przyłączeniowy przeznaczony do podłączenia podwójnych zaworów gazowych Siemens serii VGD2 (np. VGD20) do instalacji gazowej. Kołnierz posiada gwint wewnętrzny Rp 1 ½” oraz jest wyposażony w zaślepkę 1/8”. Dostarczany jest pojedynczo w komplecie z niezbędnym wyposażeniem montażowym (m.in. śrubami, nakrętkami, uszczelkami).

Najważniejsze cechy

• Producent: Siemens
• Model: AGF10.40
• Nr artykułu: BPZ:AGF10.40
• Typ: kołnierz do podłączenia zaworów gazowych serii VGD2
• Gwint przyłączeniowy: Rp 1 ½” (gwint wewnętrzny)
• Zaślepka: 1/8”
• Długość: 26 mm
• Dostawa: pojedynczo, w zestawie z niezbędnym wyposażeniem (np. śruby, nakrętki, uszczelki)
• Ilość na 1 zawór VGD: wymagane 2 kołnierze
• Uwaga zamówieniowa: kołnierze zamawia się osobno

Zastosowanie

Kołnierz AGF10.40 służy do podłączenia podwójnych zaworów gazowych Siemens VGD2 do rurociągu. Rozmiar gwintu przyłączeniowego kołnierza można dobrać do instalacji – kołnierze są przeznaczone do stosowania z zaworami VGD2, a na każdy zawór wymagane są 2 sztuki.

Montaż – istotne wskazówki

• Przed montażem zaworu zaleca się najpierw zamontować kołnierze na rurach, a następnie oczyścić elementy, aby zapobiec dostaniu się wiórów i zanieczyszczeń do zaworu.
• Pomiędzy kołnierzem AGF10 a zaworem VGD należy zamontować o-ringi lub uszczelnienia kołnierzy.
• Po montażu należy sprawdzić prawidłowe dokręcenie połączeń śrubowych oraz wykonać próbę szczelności z wszystkimi podłączonymi komponentami.

Podsumowanie

Siemens AGF10.40 to kołnierz przyłączeniowy Rp 1 ½” o długości 26 mm, przeznaczony do podwójnych zaworów gazowych VGD2 (VGD20). Wyposażenie w zaślepkę 1/8” oraz dostawa jako pojedynczy element z kompletem akcesoriów montażowych ułatwiają dopasowanie przyłącza do wymagań instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGF10.40 jest kołnierzem przyłączeniowym do podwójnych zaworów gazowych VGD2 i musi być stosowany zgodnie z dokumentacją montażową producenta.
• Montaż, instalację, kontrolę połączeń oraz czynności serwisowe mogą wykonywać wyłącznie wykwalifikowani specjaliści, z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa.
• Kołnierz należy stosować wyłącznie zgodnie z przeznaczeniem, jako element przyłączeniowy do VGD2. Nieprawidłowe zastosowanie może spowodować nieszczelność lub nieprawidłowe działanie instalacji gazowej.
• Przy montażu należy sprawdzić połączenia śrubowe pod względem prawidłowego zamocowania, a następnie skontrolować szczelność całego połączenia ze wszystkimi podłączonymi komponentami.
• Pomiędzy AGF10.40 a zaworem VGD należy zamontować właściwe o-ringi lub uszczelnienia kołnierzy. Brak lub niewłaściwy montaż uszczelnień może spowodować nieszczelność instalacji.
• Przy wymianie zaworu na dotychczasowych kołnierzach należy stosować nowe o-ringi. Ponowne użycie starych uszczelnień może pogorszyć szczelność połączenia.
• Aby zapobiec dostaniu się wiórów i zanieczyszczeń do zaworu, najpierw należy zamontować kołnierze na rurach, a przed zamontowaniem zaworu dokładnie oczyścić elementy.
• Do elementów współpracujących z AGF10.40 nie mogą dostać się ciała obce ani zanieczyszczenia, ponieważ mogą one spowodować nieprawidłowe działanie zabezpieczającej funkcji odcięcia instalacji.
• Kołnierz AGF10.40 jest wyposażony w zaślepkę 1/8". Należy zachować kompletność i szczelność wszystkich elementów przyłączeniowych zgodnie z dokumentacją producenta.
• W przypadku działania wilgoci od zewnątrz producent zaleca stosowanie odpowiednich rozwiązań uszczelniających przewidzianych dla współpracujących elementów instalacji.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.

Pliki do pobrania:
AGF10.40 Karta katalogowa
