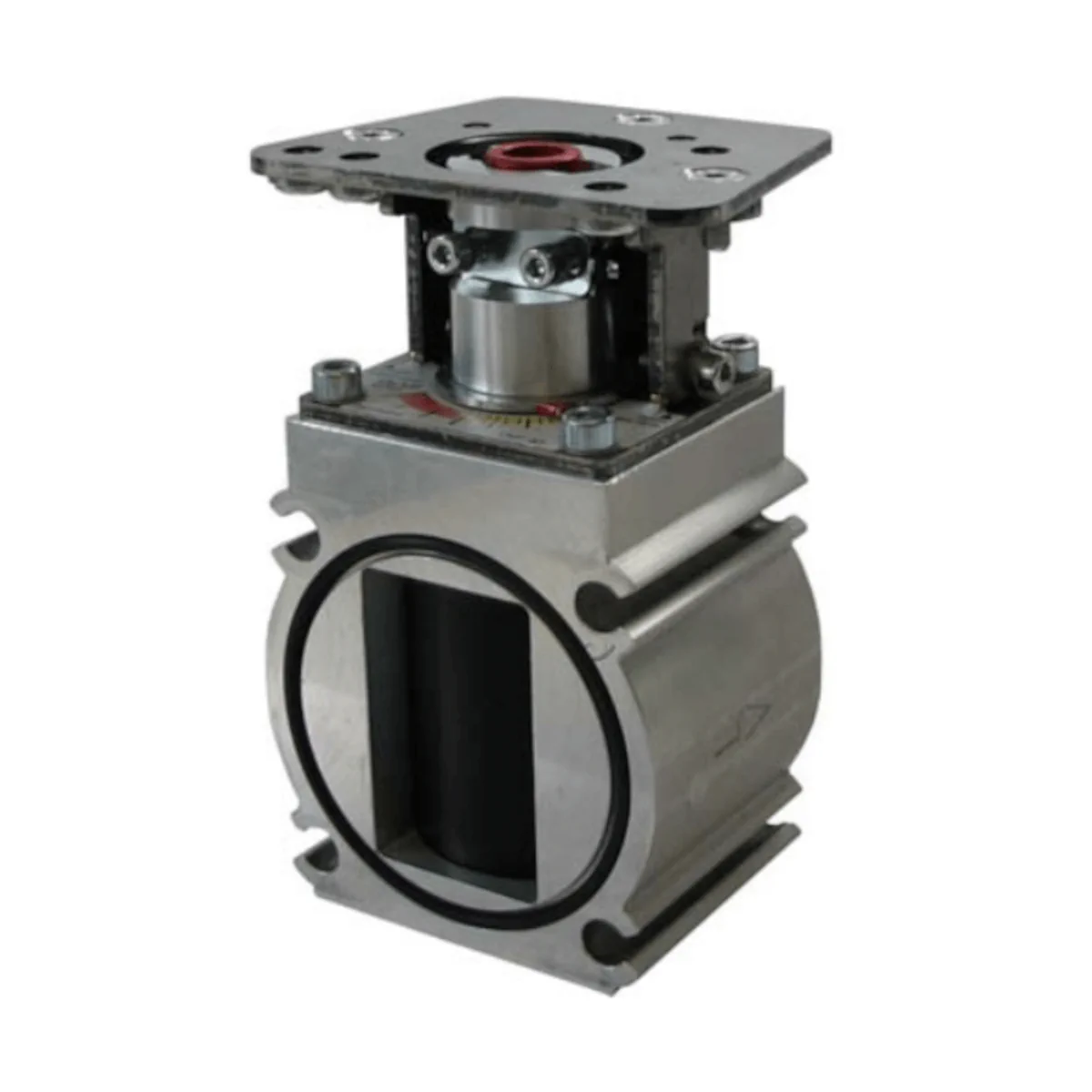

VKP40.50S Zawór regulacyjny z liniową charakterystyką przepływu gazu lub powietrza do montażu z kołnierzami AGF10.., DN40, do kołnierza 2″, 270m³/h

VKP40.50S (BPZ:VKP40.50S) to proporcjonalny element regulacyjny Siemens przeznaczony do płynnej regulacji objętości gazu lub powietrza w instalacjach spalania o wysokich wymaganiach. Element montuje się pomiędzy przeciwkołnierzami i integruje z ciągami gazowymi (gas trains). Zapewnia szeroki zakres modulacji > 1:25 oraz proporcjonalny wzrost przepływu w funkcji obrotu 0…90°, z możliwością uzyskania bardzo małych przepływów startowych.

Najważniejsze cechy

• Producent: Siemens
• Model: VKP40.50S
• Typ: proporcjonalny element regulacyjny (element dławiący do regulacji przepływu gazu/powietrza)
• Zastosowanie: regulacja objętości gazu lub powietrza w instalacjach spalania
• Medium: gazy rodzin I…III oraz powietrze; maks. 0,1% H₂S
• Połączenie: kołnierzowe, 2" (montaż pomiędzy kołnierzami AGF10.50)
• Kąt obrotu: 90°
• Szeroki zakres modulacji: > 1:25
• Wysoka częstotliwość cykli sterowania (przystosowany do pracy cyklicznej)
• Możliwość mocowania do: podwójnych zaworów gazowych VGD2

Zastosowanie

VKP40.50S służy do proporcjonalnego sterowania przepływem gazu lub powietrza w palnikach i układach spalania, gdzie wymagane są: precyzyjna modulacja, bardzo małe przepływy przy starcie oraz stabilna praca przy częstych cyklach sterowania.

Współpraca z siłownikami (napęd zamawiany osobno)

Model VKP40.50S jest przeznaczony do pracy z następującymi siłownikami:

• SQN13 – wał D, 90°, 8 mm; wymagany adapter/mocowanie: ASK33.2
• SQN30 – wał D, 45°, 8 mm; bez płyty (bazowa płyta jest częścią VKP40); wymagana konwersja sprzęgła VKP40 do pozycji 45°
• SQN72 – wał D, 45°/90°, 8 mm; bez płyty (bazowa płyta jest częścią VKP40); wymagana konwersja sprzęgła VKP40 do pozycji 45°
• SQM33 – wał D, 90°, 10 mm; wymagany adapter/mocowanie: ASK33.1
• SQM40 – wał D, 90°, 10 mm; wymagany adapter/mocowanie: ASK33.1
• SQM45 – wał D, 90°, 10 mm; wymagany adapter/mocowanie: ASK33.1
• SQM50 – wał D, 90°, 10 mm (AGA58.5); wymagany adapter/mocowanie: ASK33.3

Funkcje i działanie

Charakterystyka regulacji

• Regulacja proporcjonalna przepływu w funkcji obrotu w zakresie 0…90°.
• Pozycja ZAMKNIĘTE (od strony elementu VKP40): 0°; dopuszczony zakres do ponownego otwarcia: 0…-5°.
• Pozycja OTWARTE: 90°; dopuszczony zakres do ponownego zamykania: 90…95°.

Ogranicznik mechaniczny (stop)

• Możliwe ustawienie ogranicznika mechanicznego w przybliżeniu na: -5° (pełne zamknięcie) lub 100° (pełne otwarcie).
• Fabrycznie VKP40.50S dostarczany jest z ogranicznikiem ustawionym na -5°.
• Do zablokowania położenia elementu przy stałym nastawie (ustawienie ręczne bez siłownika) śrubę ogranicznika (M4) można zastąpić śrubą o długości 20 mm.

Przepływ (dla VKP40.50S)

• Przepływ objętościowy powietrza przy Δp = 1 kPa i pełnym otwarciu (90°): 270 m³/h

Dane techniczne

• Rodzaje gazu / medium: gazy rodzin I…III oraz powietrze; maks. 0,1% H₂S
• Maks. ciśnienie robocze: 70 kPa
• Pozycje montażowe: dowolne
• Szczelność (przeciek wewnętrzny): w pozycji całkowicie zamkniętej maks. 0,7 m³/h przy Δp 5 kPa
• Kąt obrotu: 90°
• Objętość wewnętrzna: 106 cm³
• Materiał: metale nieżelazne
• Liczba cykli sterowania: 500 000 (OPEN/CLOSED)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Temperatura (transport / magazynowanie / praca): -20…60°C
• Wilgotność: < 85% r.h.
• Uwaga eksploatacyjna: niedopuszczalne jest powstawanie lodu oraz wnikanie wody

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Norma: DIN EN 13611
• Oznaczenie: CE-0085
• Oznaczenie: EAC
• China RoHS: zgodność wg deklaracji producenta

Montaż i kompletacja

• Montaż w rurociągu: wymaga 2 kołnierzy AGF10.50 do instalacji elementu VKP40.50S w przewodzie gazowym.
• Montaż siłownika: element regulacyjny, siłownik oraz płyta montażowa mogą być złożone na miejscu; nie są wymagane specjalne narzędzia.
• Ustawienie 0°: pozycja 0° VKP40 musi odpowiadać pozycji 0° siłownika (pozycja zamknięta).
• Siłowniki z wałem D 45°: wymagane jest przesunięcie sprzęgła VKP40 o 45°.
• Płyty montażowe: w zależności od zastosowanego siłownika mogą być wymagane ASK33.1, ASK33.2 lub ASK33.3.
• Uwaga: należy przestrzegać kierunku przepływu oraz maks. dopuszczalnego ciśnienia na wlocie.

Podsumowanie

Siemens VKP40.50S to proporcjonalny element regulacyjny do zastosowań palnikowych, przeznaczony do montażu kołnierzowego 2" (z kołnierzami AGF10.50) i współpracy z dedykowanymi siłownikami Siemens. Zakres obrotu 0…90°, modulacja > 1:25, możliwość uzyskania bardzo małych przepływów startowych oraz przystosowanie do pracy cyklicznej sprawiają, że model VKP40.50S dobrze sprawdza się w wymagających układach regulacji gazu lub powietrza w instalacjach spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania rozporządzenia (UE) 2016/426 (Gas Appliances Regulation). Zgodność potwierdzono na podstawie normy DIN EN 13611.
• Produkt jest przeznaczony do stosowania z gazami rodzin I...III oraz z powietrzem; maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Produkt przeznaczony wyłącznie do integracji w ciągach gazowych przez producentów urządzeń OEM lub wykwalifikowanych instalatorów. Nie jest przeznaczony do samodzielnego montażu przez użytkownika końcowego.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie wolno ingerować w konstrukcję produktu ani dokonywać jego modyfikacji. Nieprawidłowe zmiany mogą spowodować zagrożenie dla ludzi, mienia lub środowiska.
• Produkt VKP40.50S może być stosowany wyłącznie w zastosowaniach przewidzianych przez producenta oraz tylko z kompatybilnymi siłownikami wskazanymi w dokumentacji producenta.
• Upadek lub silne uderzenie mogą pogorszyć funkcje bezpieczeństwa produktu. Elementu, który spadł lub został narażony na wstrząs, nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu medium oraz maksymalnego dopuszczalnego ciśnienia wlotowego. Maksymalne ciśnienie robocze produktu wynosi 70 kPa.
• Uruchomienie jest dopuszczalne wyłącznie po prawidłowym zmontowaniu elementu regulacyjnego, kołnierzy, płyty montażowej oraz odpowiedniego siłownika. Pozycja 0° siłownika musi odpowiadać pozycji 0° elementu VKP40 (pozycja zamknięta).
• W przypadku montażu z określonymi siłownikami należy stosować właściwe płyty montażowe i ustawienia sprzęgła zgodnie z instrukcją producenta. Nieprawidłowy dobór akcesoriów lub ustawienie położenia zerowego może spowodować nieprawidłową pracę układu.
• Produkt posiada mechaniczny ogranicznik położenia; błędne ustawienie ogranicznika może wpływać na zakres ruchu i pracę układu sterowania. Wszelkie regulacje wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Należy kontrolować szczelność po zamontowaniu lub wymianie kołnierzy. Nieszczelność instalacji gazowej może stwarzać zagrożenie dla bezpieczeństwa.
• Produkt jest bezobsługowy, jednak po ponownym zamontowaniu płyty montażowej i siłownika oraz po zamocowaniu sprzęgła należy przeprowadzić ponowne uruchomienie i kontrolę poprawności działania.
• Nie dopuszczać do oblodzenia produktu ani do wnikania wody do jego wnętrza. Produkt należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta.
• Dopuszczalna temperatura składowania, transportu i pracy wynosi od -20°C do +60°C, wilgotność względna poniżej 85%, a maksymalna wysokość instalacji 2000 m n.p.m.
• Projektowana trwałość produktu wynosi 500 000 cykli pozycjonowania. Po osiągnięciu tej wartości lub odpowiedniego czasu eksploatacji produkt musi zostać sprawdzony i/lub wymieniony przez upoważniony personel.
• Przed utylizacją produkt należy zdemontować i posegregować według materiałów. Utylizację prowadzić zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elementów elektronicznych.
