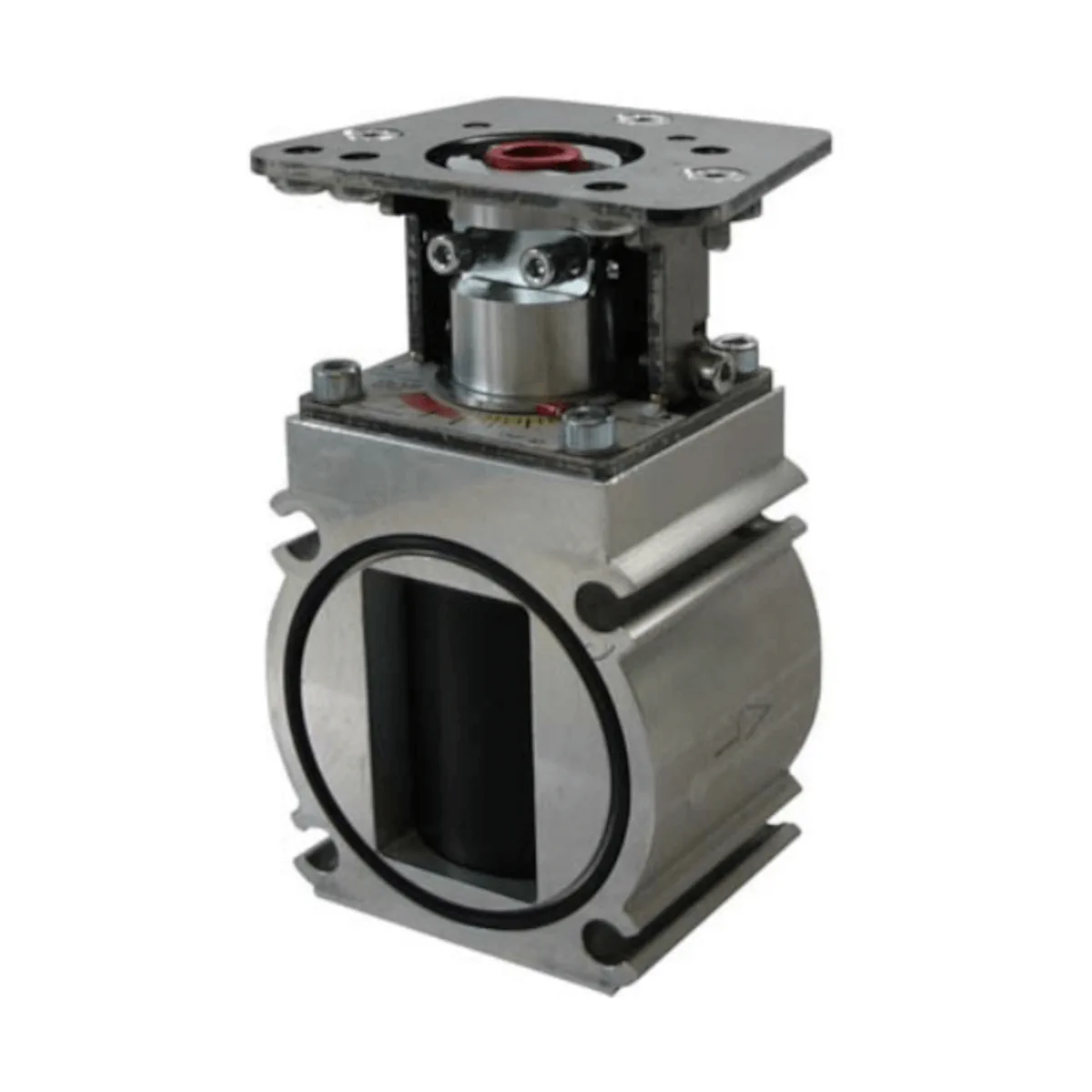

VKP40.25 Zawór regulacyjny z liniową charakterystyką przepływu gazu lub powietrza do montażu z kołnierzami AGF10.., DN40, do kołnierza 1″, 28m³/h

VKP40.25 to proporcjonalny element regulacyjny firmy Siemens, przeznaczony do montażu pomiędzy przeciwkołnierzami i integracji w ciągach gazowych. Służy do precyzyjnej regulacji objętości gazu lub powietrza w instalacjach spalania o wysokich wymaganiach, oferując proporcjonalny przyrost przepływu w zakresie obrotu 0…90° oraz szeroki zakres modulacji > 1:25. Model VKP40.25 ma przyłącze 1" i współpracuje z dedykowanymi siłownikami Siemens (m.in. SQN oraz SQM) zgodnie z wymaganiami montażowymi serii VKP40.

Najważniejsze cechy

• Producent: Siemens
• Model: VKP40.25
• Typ: proporcjonalny element regulacyjny (do gazu / powietrza)
• Przeznaczenie: montaż między kołnierzami (counter-flanges), do integracji w ciągach gazowych
• Zakres obrotu: 90°
• Szeroki zakres modulacji: > 1:25
• Mała objętość startowa / ekstremalnie mały przepływ początkowy (wg opisu zastosowania)
• Przystosowanie medium: gazy rodzin I…III oraz powietrze
• Możliwość dołączenia do: podwójnych zaworów gazowych VGD2

Zastosowanie

VKP40.25 jest przeznaczony do regulacji objętości gazu lub powietrza w palnikach i instalacjach spalania, w których wymagane są m.in.:

• proporcjonalna regulacja przepływu w funkcji kąta obrotu 0…90°,
• szeroka modulacja (> 1:25),
• możliwość pracy przy wysokich częstotliwościach cykli przestawień.

Wersja VKP40.25 – przyłącza i przepływ

• Artykuł (Article no.): BPZ:VKP40.25
• Rozmiar korpusu: DN40
• Nominalny rozmiar cylindra obrotowego: 25
• Przyłącze (flansze AGF10): 1"
• Zalecane kołnierze do montażu (2 szt.): AGF10.25
• Przepływ powietrza przy pełnym otwarciu (90°): 28 m³/h przy Δp 1 kPa (z kołnierzami AGF10.25 po obu stronach)

Kompatybilne siłowniki (wg serii VKP40)

Element VKP40.25 należy stosować z siłownikami wskazanymi dla serii VKP40. W zależności od typu siłownika może być wymagana dodatkowa płyta montażowa ASK33.x.

• SQN13 (D-kształt, 90°, 8 mm) – wymagane: ASK33.2 (IP54)
• SQN30 (D-kształt, 45°, 8 mm) – płyta: brak (IP40); wymagana konwersja sprzęgła VKP40 do pozycji 45°
• SQN70 (D-kształt, 45°/90°, 8 mm) – płyta: brak (IP40)
• SQN72 (D-kształt, 45°/90°, 8 mm) – płyta: brak (IP54); wymagane złącza dla SQN72 są dołączone do pakietu VKP40; wymagana konwersja sprzęgła VKP40 do pozycji 45° (dla wersji 45°)
• SQM33 (D-kształt, 90°, 10 mm) – wymagane: ASK33.1 (IP54)
• SQM40 (D-kształt, 90°, 10 mm) – wymagane: ASK33.1 (IP66)
• SQM45 (D-kształt, 90°, 10 mm) – wymagane: ASK33.1 (IP54)
• SQM50 (D-kształt, 90°, 10 mm, AGA58.5) – wymagane: ASK33.3 (IP54)

Funkcje i działanie

• Regulacja proporcjonalna: wzrost przepływu realizowany jest proporcjonalnie do kąta obrotu w zakresie 0…90°.
• Pozycje graniczne: od CLOSED do ponownego otwierania 0…-5°, a od OPEN do ponownego domykania 90…95°.
• Ogranicznik mechaniczny (LMV2/LMV3): opcjonalnie możliwy montaż stopu ok. -5° (pełne zamknięcie) lub ok. 100° (pełne otwarcie); fabrycznie element dostarczany jest ze stopem przy -5°.

Dane techniczne (VKP40.25)

• Medium: gazy rodzin I…III oraz powietrze
• H2S: max. 0,1%
• Maks. ciśnienie robocze: 70 kPa
• Pozycje montażu: dowolne
• Szczelność (przeciek wewnętrzny, pozycja całkowicie zamknięta): max. 0,7 m³/h przy Δp 5 kPa
• Kąt obrotu: 90°
• Ogranicznik mechaniczny: opcjonalnie ok. -5° / ok. 100° (fabrycznie: -5°)
• Objętość wewnętrzna: 106 cm³
• Materiał: metale nieżelazne
• Projektowana trwałość (z siłownikiem): 500 000 cykli pozycjonowania (dla rozmiarów ½…2", przy gazach wg EN 437 / specyfikacji G260)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Zakres temperatur (magazynowanie / transport / praca): -20…60°C
• Wilgotność (magazynowanie / transport / praca): < 85% r.h.
• Masa: 1,2 kg
• Uwaga eksploatacyjna: nie dopuszczać do powstawania lodu ani do wnikania wody

Montaż i uruchomienie

• Do wpięcia VKP40.25 w rurociąg wymagane są 2 kołnierze AGF10.25 (po jednym z każdej strony).
• Element, siłownik i płyta montażowa mogą być montowane na miejscu bez użycia narzędzi specjalnych.
• Pozycja 0° VKP40 musi odpowiadać pozycji 0° siłownika (pozycja zamknięta).
• Należy przestrzegać kierunku przepływu oraz maksymalnego dopuszczalnego ciśnienia na wlocie.
• Uruchamiać element wyłącznie po prawidłowym zmontowaniu: płyta montażowa + kołnierze + właściwy siłownik.

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Norma: DIN EN 13611
• Oznakowanie: CE-0085, EAC

Zakres dostawy i zamawianie

VKP40.25, siłownik, płyta montażowa (jeśli wymagana) oraz kołnierze AGF10.25 są zamawiane i dostarczane jako oddzielne pozycje.

• Element regulacyjny: VKP40.25
• Kołnierze do montażu w rurociągu: 2 × AGF10.25
• Płyta montażowa (opcjonalnie, zależnie od siłownika): ASK33.1 / ASK33.2 / ASK33.3

Podsumowanie

Siemens VKP40.25 to proporcjonalny element regulacyjny do gazu (rodziny I…III) i powietrza, przeznaczony do zabudowy w ciągach gazowych i współpracy z siłownikami serii SQN/SQM. Przyłącze 1" (z kołnierzami AGF10.25) oraz regulacja w zakresie 0…90° z modulacją > 1:25 sprawiają, że jest to rozwiązanie do wymagających zastosowań spalania, gdzie liczy się stabilna i powtarzalna kontrola przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania rozporządzenia (UE) 2016/426 (Gas Appliances Regulation).
• Zgodność potwierdzono na podstawie normy DIN EN 13611 dla urządzeń zabezpieczających i sterujących do palników gazowych oraz urządzeń spalających gaz.
• Produkt przeznaczony jest do stosowania wyłącznie z gazami rodzin I...III oraz z powietrzem. Maksymalna zawartość H2S w medium: 0,1%.
• Produkt należy stosować wyłącznie w zastosowaniach przewidzianych przez producenta, jako proporcjonalny element regulacyjny do kontroli objętości gazu lub powietrza w instalacjach spalania.
• Nie ingerować w element regulacyjny i nie dokonywać żadnych modyfikacji produktu.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Produkt jest przeznaczony do stosowania wyłącznie przez producentów OEM oraz instalatorów urządzeń grzewczych.
• Element, który uległ upadkowi lub silnemu uderzeniu, nie może zostać dopuszczony do eksploatacji, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Model VKP40.25 może pracować wyłącznie z siłownikami dopuszczonymi przez producenta dla serii VKP40. Stosowanie niekompatybilnych siłowników jest niedozwolone.
• Przed uruchomieniem należy upewnić się, że płyta montażowa, kołnierze i odpowiedni siłownik są prawidłowo zamontowane i zamocowane.
• Podczas montażu należy zachować zgodność położenia 0° elementu VKP40.25 z położeniem 0° siłownika. Nieprawidłowe ustawienie może spowodować nieprawidłową pracę urządzenia.
• Podczas montażu należy bezwzględnie przestrzegać kierunku przepływu oraz maksymalnego dopuszczalnego ciśnienia na wlocie. Maksymalne ciśnienie robocze wynosi 70 kPa.
• Jeżeli ciśnienie gazu przekracza maksymalne dopuszczalne ciśnienie robocze, należy zastosować regulator ciśnienia.
• Niedopuszczalne jest tworzenie się lodu oraz wnikanie wody do produktu.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w temperaturze od -20°C do +60°C, przy wilgotności poniżej 85% r.h. i na wysokości do 2000 m n.p.m.
• Po zamontowaniu lub wymianie kołnierzy należy sprawdzić szczelność połączeń.
• Produkt jest bezobsługowy, jednak po prawidłowym zamontowaniu płyty montażowej i siłownika oraz zamocowaniu sprzęgła należy przeprowadzić ponowne uruchomienie zgodnie z dokumentacją producenta.
• Projektowana trwałość zespołu elementu regulacyjnego i siłownika wynosi 500 000 cykli pozycjonowania. Po osiągnięciu tej wartości lub odpowiedniego czasu eksploatacji produkt powinien zostać sprawdzony i/lub wymieniony przez upoważniony personel.
• Przed utylizacją produkt należy zdemontować i posegregować według materiałów. Utylizację prowadzić zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera komponentów elektronicznych.
