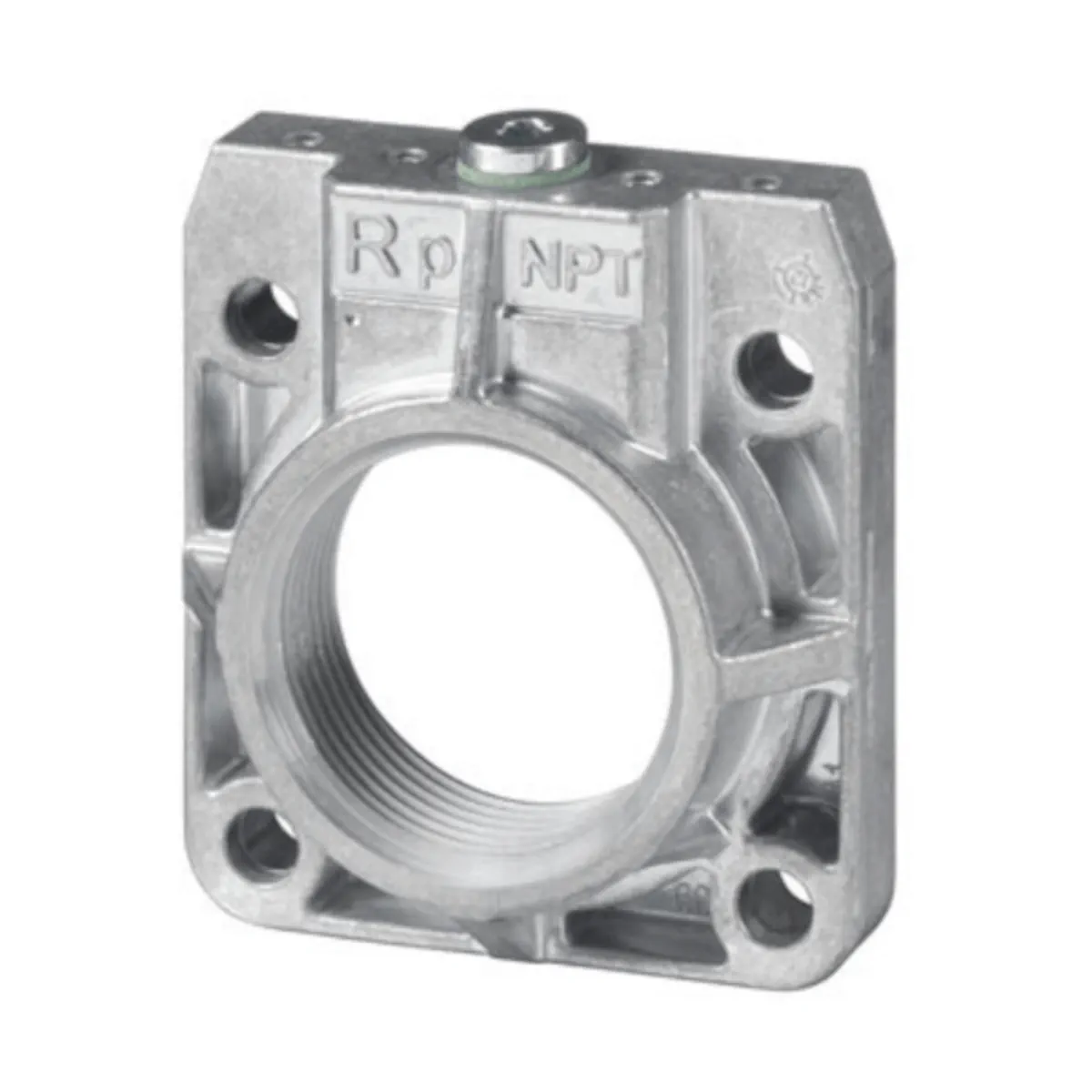

AGF10.32 Kołnierz podłączeniowy Rp 1¼″ do zaworów gazowych VGD20.. i VKP40..

AGF10.32 to kołnierz przyłączeniowy firmy Siemens przeznaczony do podłączania podwójnych zaworów gazowych serii VGD2 (np. VGD20) do instalacji gazowej. Kołnierz posiada gwint wewnętrzny Rp 1 ¼" oraz jest wyposażony w zaślepkę 1/8" (gwint wewnętrzny). Kołnierze AGF10 dostarczane są pojedynczo, a do jednego zaworu VGD wymagane są 2 sztuki.

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: AGF10.32
• Nr artykułu: BPZ:AGF10.32
• Typ: kołnierz do podłączenia VGD2
• Gwint przyłączeniowy (RP): Rp 1 ¼" (gwint wewnętrzny)
• Długość: 26 mm
• Wyposażenie kołnierza: zaślepka 1/8" (gwint wewnętrzny)
• Dostawa: kołnierz pakowany i dostarczany pojedynczo (osobno zamawiany)

Zastosowanie

Kołnierz AGF10.32 służy do wykonywania przyłącza w instalacji gazowej dla podwójnych zaworów gazowych VGD2. Na każdy zawór VGD wymagane są 2 kołnierze AGF10.

Kompatybilność i uwagi

• Kompatybilność: do zaworów VGD2
• Montaż VGD20: zawory VGD20 wolno montować tylko w połączeniu z AGF10
• Konfiguracja: kołnierz o danym rozmiarze gwintu można zastosować dowolnie przy VGD2 (w zależności od wymagań instalacji)

Co zawiera zestaw

Kołnierz AGF10.32 dostarczany jest w zestawie z niezbędnym wyposażeniem montażowym, takim jak śruby, nakrętki oraz uszczelki (wraz z kołnierzem).

Dane techniczne

• Gwint przyłączeniowy: Rp 1 ¼" (wewnętrzny)
• Długość: 26 mm
• Zaślepka: 1/8" (gwint wewnętrzny)

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt AGF10.32 jest kołnierzem przyłączeniowym do podwójnych zaworów gazowych VGD2 i należy go stosować wyłącznie zgodnie z dokumentacją producenta oraz przeznaczeniem.
• Montaż, instalację, wymianę i kontrolę szczelności mogą wykonywać wyłącznie wykwalifikowani specjaliści, z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa.
• Kołnierz AGF10.32 należy stosować wyłącznie z kompatybilnymi zaworami VGD2. Zawory VGD20 wolno montować tylko w połączeniu z kołnierzami AGF10.
• Na każdy zawór VGD2 wymagane są 2 kołnierze AGF10.
• Połączenia śrubowe kołnierza AGF10.32 należy sprawdzić pod względem prawidłowego zamocowania, a następnie skontrolować szczelność całego układu ze wszystkimi podłączonymi komponentami.
• Pomiędzy kołnierzem AGF10.32 a zaworem VGD należy zamontować odpowiednie o-ringi lub uszczelnienia kołnierzy. Brak właściwego uszczelnienia może spowodować nieszczelność instalacji gazowej.
• Przy wymianie zaworu VGD20 na dotychczasowych kołnierzach AGF10 należy zawsze stosować nowe o-ringi.
• Aby zapobiec przedostaniu się wiórów, zanieczyszczeń lub ciał obcych do zaworu gazowego, najpierw należy zamontować kołnierze AGF10.32 na rurach, a przed montażem zaworu dokładnie oczyścić elementy.
• Nie dopuszczać do obecności ciał obcych i zanieczyszczeń w obszarze przyłącza, ponieważ może to spowodować nieprawidłowe działanie funkcji odcięcia w współpracującym zaworze gazowym.
• W przypadku pracy w środowisku narażonym na działanie wilgoci należy stosować rozwiązania uszczelniające i montażowe przewidziane przez producenta dla całego zespołu urządzeń.
• Po każdej wymianie elementów współpracujących z kołnierzem należy sprawdzić sprawność oraz wewnętrzną i zewnętrzną szczelność całego zespołu zaworowego.
• Utylizację produktu należy prowadzić zgodnie z miejscowymi i aktualnie obowiązującymi przepisami prawa.
