AGF10.25 Kołnierz podłączeniowy Rp 1″ do zaworów gazowych VGD20.. i VKP40..

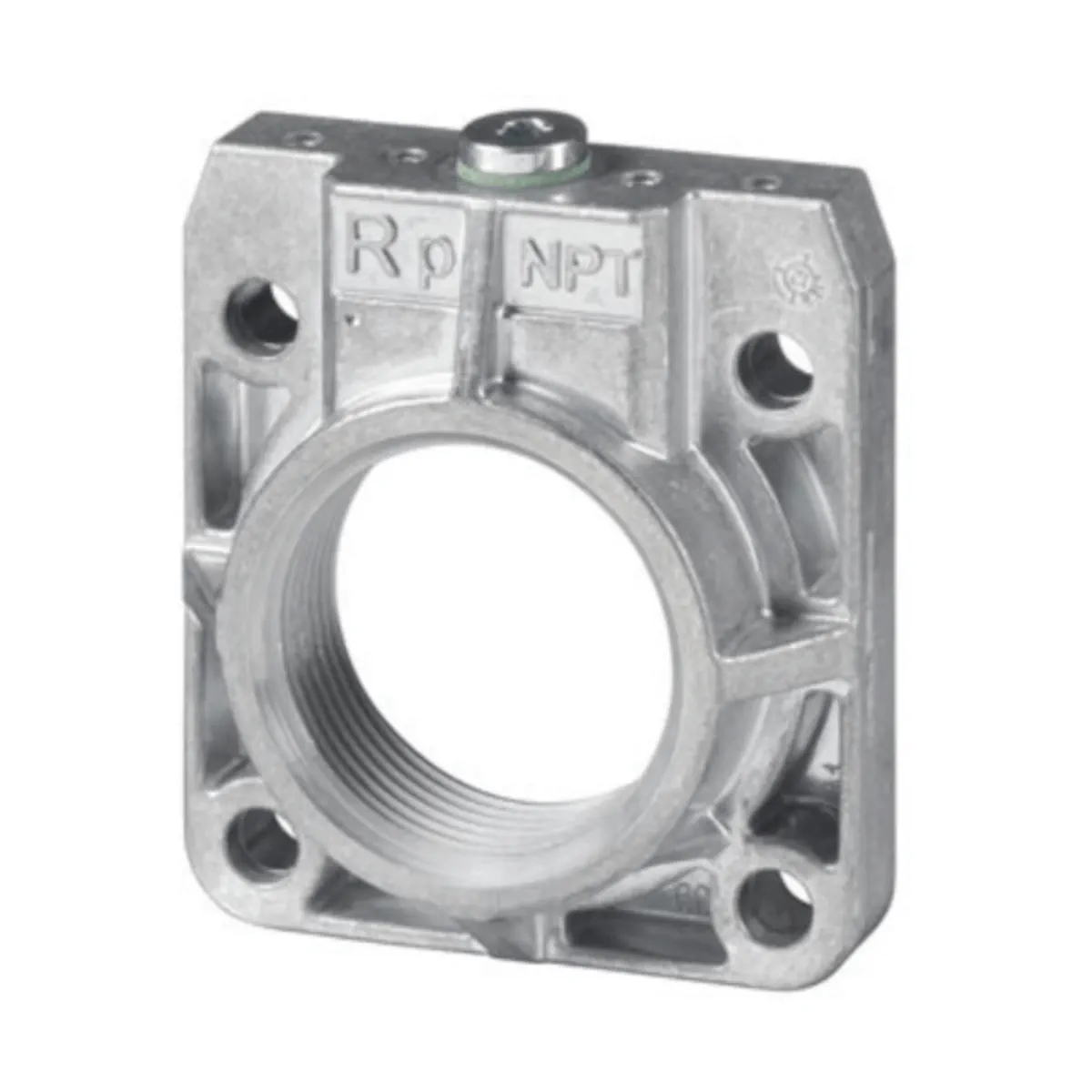

AGF10.25 to kołnierz przyłączeniowy firmy Siemens przeznaczony do podłączenia podwójnych zaworów gazowych VGD2 w instalacjach gazowych. Kołnierz posiada gwint wewnętrzny Rp 1” i jest dostarczany pojedynczo w komplecie z niezbędnym wyposażeniem montażowym (m.in. śruby, nakrętki, uszczelki). Kołnierze serii AGF10 są dodatkowo wyposażone w zaślepkę 1/8”.

Najważniejsze cechy

• Producent: Siemens
• Model: AGF10.25
• Typ: kołnierz do podłączenia podwójnych zaworów gazowych VGD2
• Gwint przyłączeniowy: Rp 1” (gwint wewnętrzny)
• Długość: 26 mm
• Wyposażenie: zaślepka 1/8”
• Dostawa: kołnierz dostarczany pojedynczo w zestawie z elementami montażowymi (np. śruby, nakrętki, uszczelki)
• Zamawianie: kołnierze do VGD2 należy zamawiać osobno

Zastosowanie i kompatybilność

Kołnierz AGF10.25 służy do podłączenia zaworów VGD2 do instalacji gazowej. Na każdy zawór VGD wymagane są 2 kołnierze serii AGF10.

Wskazówki montażowe (w kontekście pracy z zaworem VGD)

• Uszczelnienie: O-ringi lub uszczelnienia kołnierzy należy montować między AGF10 a VGD.
• Kontrola połączeń: po montażu sprawdzić połączenia śrubowe oraz szczelność z podłączonymi komponentami.
• Ochrona zaworu przed zanieczyszczeniami: aby zapobiec dostaniu się wiórów do zaworu VGD, zaleca się najpierw zamontować kołnierze na rurach, a następnie oczyścić elementy przed montażem zaworu.
• Wymiana zaworu na istniejących kołnierzach: przy wymianie zaworu VGD20 na dotychczasowych kołnierzach AGF10 należy założyć nowe o-ringi.

Podsumowanie

Siemens AGF10.25 to kołnierz przyłączeniowy z gwintem wewnętrznym Rp 1” i długością 26 mm, przeznaczony do podłączenia podwójnych zaworów gazowych VGD2. Dostarczany jest pojedynczo jako komplet z elementami montażowymi, a do jednego zaworu wymagane są dwie sztuki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest kołnierzem przyłączeniowym AGF10.25 do podłączenia zaworu VGD2 / VGD20 i powinien być stosowany wyłącznie zgodnie z dokumentacją producenta.
• Montaż, instalację, wymianę i czynności serwisowe może wykonywać wyłącznie wykwalifikowany personel specjalistyczny.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa oraz instrukcji montażu producenta dla AGF10 i współpracujących elementów instalacji.
• Kołnierz należy montować wyłącznie z właściwymi uszczelnieniami. O-ringi lub uszczelnienia kołnierzy muszą być zamontowane między AGF10 a zaworem VGD.
• Połączenia śrubowe należy sprawdzić pod względem prawidłowego zamocowania, a po zakończeniu montażu należy sprawdzić szczelność całego układu ze wszystkimi podłączonymi komponentami.
• Aby zapobiec przedostaniu się wiórów i zanieczyszczeń do zaworu, należy najpierw zamontować kołnierze AGF10 na rurach, a następnie przed montażem zaworu dokładnie oczyścić elementy.
• Do elementów współpracujących nie mogą dostać się ciała obce ani zanieczyszczenia, ponieważ może to spowodować nieprawidłowe działanie zabezpieczającej funkcji odcięcia instalacji.
• Przy wymianie zaworu VGD20 na dotychczasowych kołnierzach AGF10 należy zastosować nowe o-ringi.
• Kołnierz AGF10.25 należy stosować wyłącznie w konfiguracjach dopuszczonych przez producenta; do montażu zaworu VGD20 wymagane są 2 kołnierze AGF10.
• Wskazówki dotyczące utylizacji: należy bezwzględnie przestrzegać miejscowych i aktualnie obowiązujących przepisów prawa.

Pliki do pobrania:
AGF10.25 Karta katalogowa
