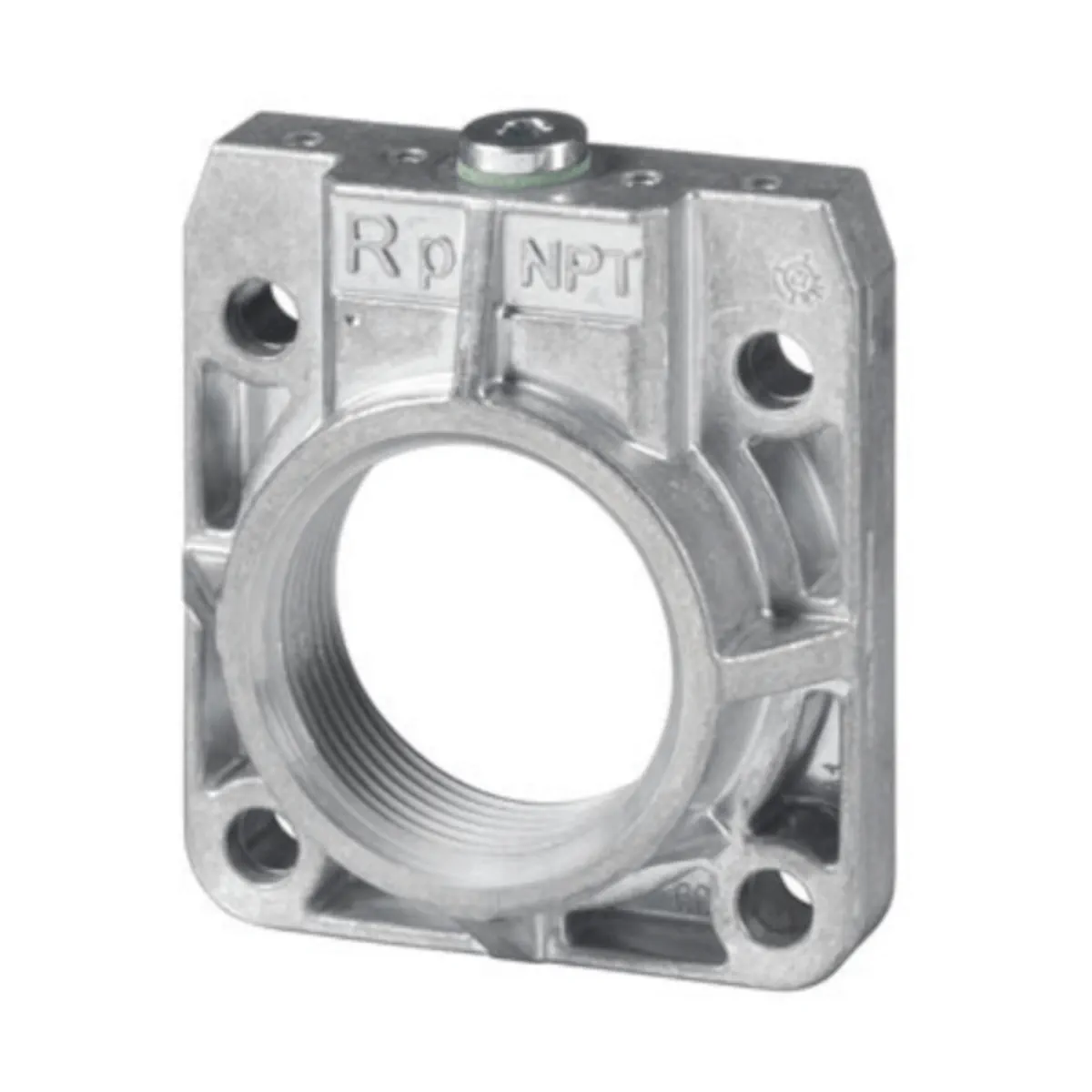

AGF10.20 Kołnierz podłączeniowy Rp ¾″ do zaworów gazowych VGD20.. i VKP40..

AGF10.20 to kołnierz przyłączeniowy firmy Siemens, przeznaczony do podłączenia podwójnych zaworów gazowych VGD2... (np. VGD20) do instalacji gazowej. Kołnierz posiada gwint wewnętrzny Rp ¾” oraz długość 26 mm. Wykonanie z zaślepką 1/8” oraz dostawa w komplecie z niezbędnym osprzętem montażowym (np. śruby, nakrętki, uszczelki) ułatwiają szybkie przygotowanie połączenia. Na jeden zawór VGD wymagane są 2 kołnierze AGF10.

Najważniejsze cechy

• Producent: Siemens
• Model: AGF10.20
• Nr artykułu: BPZ:AGF10.20
• Typ: kołnierz do podłączenia zaworów gazowych serii VGD2...
• Gwint przyłączeniowy: wewnętrzny Rp ¾”
• Długość: 26 mm
• Wyposażenie: zaślepka 1/8” (gwint wewnętrzny)
• Dostawa: kołnierz dostarczany pojedynczo w zestawie z niezbędnym wyposażeniem montażowym (np. śruby, nakrętki, uszczelki)
• Wymagana ilość: 2 szt. na jeden podwójny zawór gazowy VGD

Zastosowanie

Kołnierz AGF10.20 służy do wykonania przyłącza rurowego dla podwójnych zaworów gazowych VGD2... w instalacjach gazowych. Kołnierze AGF10 można dowolnie łączyć z VGD2 (dobór po stronie instalacji).

Informacje do zamówienia

• Kołnierze AGF10 należy zamawiać osobno.
• W zamówieniu podaj typ: AGF10.20 (nr artykułu BPZ:AGF10.20).
• Do jednego zaworu VGD wymagane są 2 kołnierze AGF10.

Montaż – ważne wskazówki

• Sprawdzić połączenia śrubowe na kołnierzu AGF10 pod względem prawidłowego zamocowania, a następnie wykonać kontrolę szczelności z wszystkimi podłączonymi komponentami.
• O-ringi lub uszczelnienia kołnierzy należy zamontować między AGF10 a zaworem VGD.
• Aby zapobiec dostaniu się wiórów do zaworu, zaleca się najpierw zamontować kołnierze na rurach, a przed montażem zaworu wyczyścić elementy.
• Przy wymianie zaworu na dotychczasowych kołnierzach AGF10 należy założyć nowe o-ringi.

Podsumowanie

Siemens AGF10.20 to kołnierz przyłączeniowy Rp ¾” o długości 26 mm, przeznaczony do współpracy z podwójnymi zaworami gazowymi VGD2.... Dostarczany pojedynczo z osprzętem montażowym oraz wyposażony w zaślepkę 1/8”, stanowi praktyczne rozwiązanie do budowy przyłączy zaworu w instalacji gazowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt stanowi kołnierz przyłączeniowy do podwójnych zaworów gazowych VGD2 i powinien być stosowany wyłącznie zgodnie z dokumentacją producenta.
• Montaż, instalację, wymianę i czynności serwisowe mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa oraz właściwej instrukcji montażu producenta.
• Kołnierz AGF10.20 należy stosować wyłącznie zgodnie z przewidzianym zastosowaniem i w połączeniu z kompatybilnym zaworem VGD2.
• Połączenia śrubowe kołnierza należy sprawdzić pod względem prawidłowego zamocowania, a po zakończeniu montażu skontrolować szczelność całego układu ze wszystkimi podłączonymi komponentami.
• Pomiędzy kołnierzem AGF10.20 a zaworem należy zamontować właściwe o-ringi lub uszczelnienia kołnierzy. Nieprawidłowe uszczelnienie może spowodować nieszczelność instalacji gazowej.
• Przy wymianie elementów współpracujących należy stosować nowe o-ringi i uszczelnienia. Nie zaleca się ponownego użycia zużytych elementów uszczelniających.
• Aby zapobiec przedostaniu się wiórów i zanieczyszczeń do armatury gazowej, najpierw należy zamontować kołnierze na rurach, a następnie przed montażem zaworu dokładnie oczyścić elementy.
• Do wnętrza układu nie mogą dostać się ciała obce ani zanieczyszczenia, ponieważ mogą one spowodować nieprawidłowe działanie funkcji odcięcia i zagrożenie dla bezpiecznej pracy instalacji.
• W przypadku narażenia instalacji na wilgoć z zewnątrz należy stosować odpowiednie rozwiązania uszczelniające przewidziane przez producenta.
• Po upadku, uderzeniu lub uszkodzeniu mechanicznym elementu nie należy go używać do czasu weryfikacji przez wykwalifikowany personel.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.

Pliki do pobrania:
AGF10.20 Karta katalogowa
