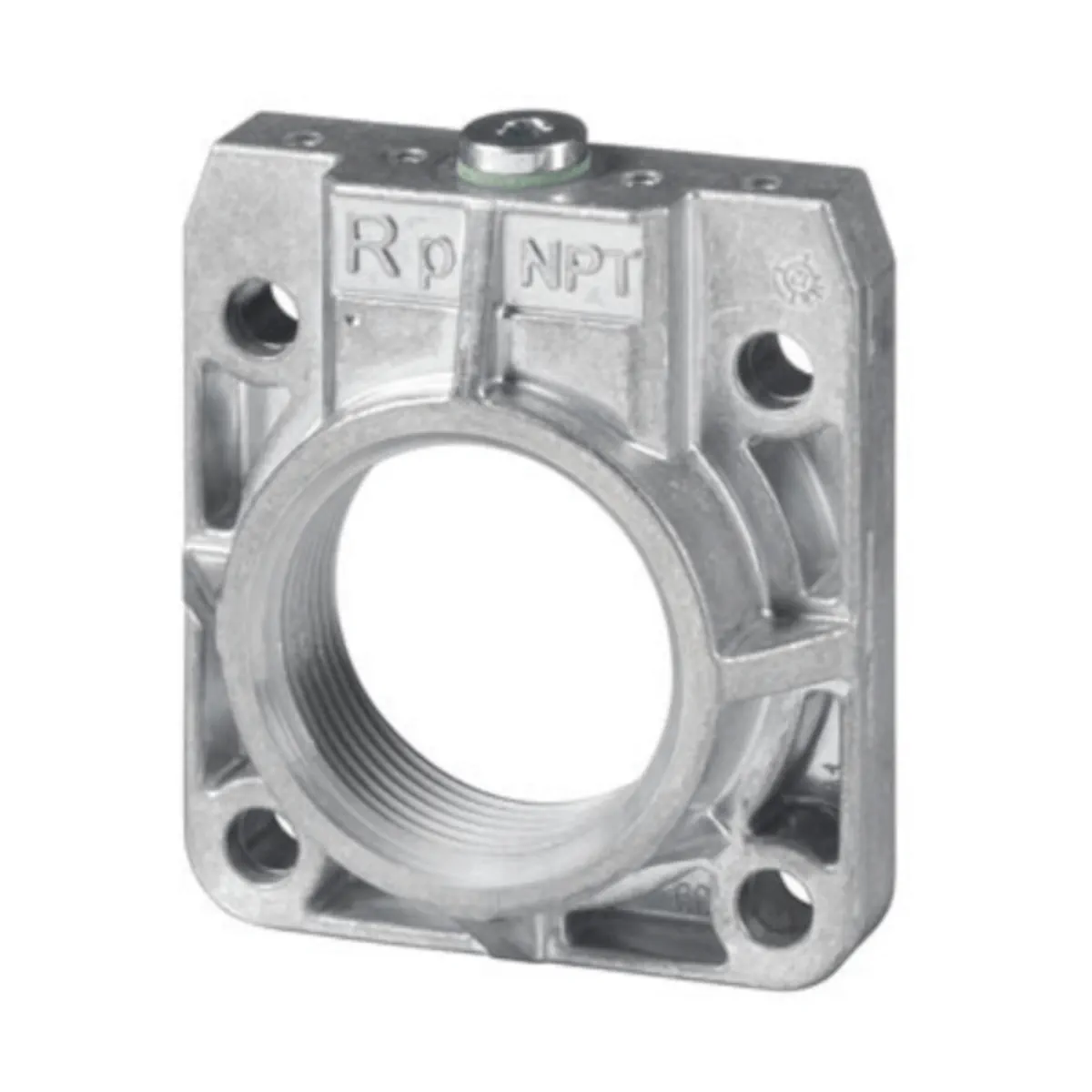

AGF10.50 Kołnierz podłączeniowy Rp 2″ do zaworów gazowych VGD20.. i VKP40..

AGF10.50 to kołnierz przyłączeniowy firmy Siemens przeznaczony do podłączenia podwójnych zaworów gazowych VGD2 (VGD20) w instalacjach gazowych. Kołnierz posiada gwint wewnętrzny Rp 2" i jest dostarczany pojedynczo w zestawie z niezbędnym wyposażeniem montażowym (m.in. śrubami, nakrętkami i uszczelnieniami). Kołnierze AGF10 są wyposażone w zaślepkę 1/8" (gwint wewnętrzny).

Najważniejsze cechy

• Producent: Siemens
• Model: AGF10.50
• Typ: kołnierz do podłączenia podwójnych zaworów gazowych VGD2 (VGD20)
• Gwint przyłączeniowy (Rp): 2"
• Długość: 30 mm
• Wyposażenie: zaślepka 1/8" (gwint wewnętrzny)
• Dostawa: kołnierz pakowany i dostarczany oddzielnie (do zamówienia osobno)

Zastosowanie

Kołnierz AGF10.50 służy do wykonania przyłącza w instalacji gazowej dla podwójnych zaworów gazowych VGD2 (VGD20).

Kompatybilność i kompletowanie

• Do zaworów: VGD2 (VGD20)
• Ilość na 1 zawór: na każdy zawór VGD wymagane są 2 kołnierze AGF10
• Ważne: zawory VGD20 wolno montować tylko w połączeniu z AGF10

Montaż – ważne wskazówki

• Aby ograniczyć ryzyko dostania się zanieczyszczeń do zaworu, zaleca się najpierw zamontować kołnierze AGF10.50 na rurach, a następnie (przed montażem zaworu) wyczyścić elementy.
• Między AGF10 a zaworem VGD należy zastosować o-ringi lub uszczelnienia kołnierzy.
• Po montażu należy sprawdzić połączenia śrubowe oraz wykonać kontrolę szczelności z podłączonymi komponentami.

Dane techniczne

• Średnica znamionowa (Rp): 2"
• Długość: 30 mm
• Zaślepka: 1/8" (gwint wewnętrzny)

Podsumowanie

Siemens AGF10.50 to dedykowany kołnierz Rp 2" do przyłączania podwójnych zaworów gazowych VGD2 (VGD20). Dostarczany jako element do zamówienia osobno, z kompletem akcesoriów montażowych, umożliwia poprawne wykonanie przyłącza – przy czym na jeden zawór wymagane są dwa kołnierze AGF10.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Kołnierz AGF10.50 jest przeznaczony do podłączenia zaworów gazowych VGD2/VGD20 i powinien być stosowany wyłącznie zgodnie z dokumentacją producenta.
• Montaż należy wykonywać z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa oraz wyłącznie przez wykwalifikowany personel.
• Połączenia śrubowe kołnierza AGF10.50 należy sprawdzić pod względem prawidłowego zamocowania, a następnie skontrolować szczelność całego układu ze wszystkimi podłączonymi komponentami.
• Pomiędzy kołnierzem AGF10.50 a zaworem należy zamontować właściwe o-ringi lub uszczelnienia kołnierzy. Brak lub nieprawidłowy montaż uszczelnień może spowodować nieszczelność instalacji gazowej.
• Do montażu zaworu VGD20 wymagane są 2 kołnierze AGF10.50.
• Przy wymianie zaworu VGD20 na dotychczasowych kołnierzach AGF10.50 należy założyć nowe o-ringi.
• Aby zapobiec dostaniu się wiórów i zanieczyszczeń do układu, należy najpierw zamontować kołnierze AGF10.50 na rurach, a przed montażem zaworu dokładnie oczyścić elementy.
• Kołnierz należy użytkować wyłącznie w instalacji czystej, wolnej od ciał obcych i zanieczyszczeń, które mogłyby pogorszyć szczelność lub prawidłowe działanie współpracującego zaworu gazowego.
• Produkt posiada gwint wewnętrzny RP 2" oraz długość 30 mm; przed montażem należy potwierdzić zgodność wymiarową z projektowaną instalacją.
• Należy bezwzględnie przestrzegać miejscowych i aktualnie obowiązujących przepisów prawa dotyczących utylizacji.

Pliki do pobrania:
AGF10.50 Karta katalogowa
