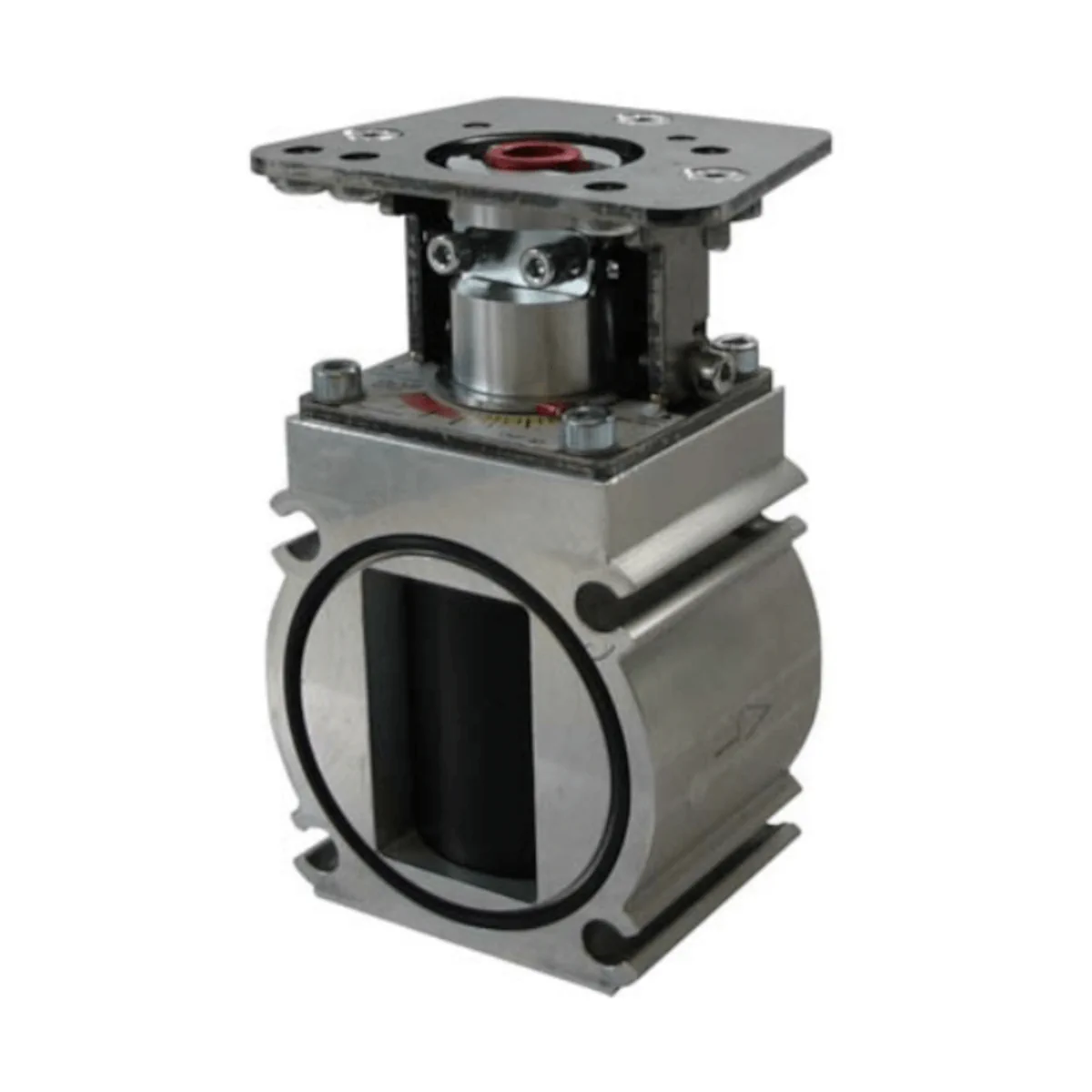

VKP40.50 Zawór regulacyjny z liniową charakterystyką przepływu gazu lub powietrza do montażu z kołnierzami AGF10.., DN40, do kołnierza 2″, 88m³/h

Siemens VKP40.50 (art. BPZ:VKP40.50) to proporcjonalny element regulacyjny przeznaczony do montażu pomiędzy przeciwkołnierzami (counter-flanges) i integracji w ciągach gazowych. Umożliwia proporcjonalną regulację przepływu gazu lub powietrza w aplikacjach spalania o wysokich wymaganiach (m.in. bardzo małe przepływy startowe, szeroki zakres modulacji oraz częste cykle pracy) poprzez obrót elementu w zakresie 0…90°.

Najważniejsze cechy

• Producent: Siemens
• Model: VKP40.50
• Typ: proporcjonalny element regulacyjny do sterowania objętością gazu lub powietrza
• Montaż: pomiędzy przeciwkołnierzami, do integracji w gas train
• Przyłącze kołnierzowe (dla VKP40.50): 2"
• Wymagane kołnierze do montażu w rurociągu: 2 × AGF10.50 (montowane po obu stronach)
• Kąt obrotu: 90°
• Szeroki zakres modulacji: > 1:25
• Możliwość współpracy z siłownikami: SQN13, SQN30, SQN72, SQM33, SQM4 lub SQM5
• Możliwość mocowania do: podwójnych zaworów gazowych VGD2
• Bezobsługowy: element regulacyjny jest maintenance-free

Zastosowanie

VKP40.50 służy do proporcjonalnej regulacji strumienia objętości gazu lub powietrza w układach spalania, gdzie wymagane są:

• płynna regulacja przepływu w funkcji obrotu 0…90°,
• bardzo małe przepływy startowe / ekstremalnie małe przepływy,
• szeroki zakres modulacji > 1:25,
• wysoka częstotliwość cykli przesterowań.

Współpracujące siłowniki i płyty montażowe

• SQN13 (wałek D, 90°, 8 mm) – wymagana płyta ASK33.2
• SQN30 (wałek D, 45°, 8 mm) – bez dodatkowej płyty; wymagane przestawienie sprzęgła VKP40 o 45°
• SQN72 (wałek D, 45°/90°, 8 mm) – bez dodatkowej płyty; wymagane przestawienie sprzęgła VKP40 o 45° dla wersji 45°
• SQM33 (wałek D, 90°, 10 mm) – wymagana płyta ASK33.1
• SQM40 (wałek D, 90°, 10 mm) – wymagana płyta ASK33.1
• SQM5 / SQM50 z AGA58.5 (wałek D, 90°, 10 mm) – wymagana płyta ASK33.3

Funkcje i działanie

Regulacja proporcjonalna w zakresie 0…90°

• 0° odpowiada pozycji zamkniętej (CLOSED).
• Przesterowanie odbywa się w zakresie 0…90° (proporcjonalny wzrost przepływu wraz z kątem obrotu).
• Zakresy graniczne wg danych producenta: CLOSED → ponowne otwarcie 0…-5°, OPEN → ponowne domknięcie 90…95°.

Ogranicznik mechaniczny (stop)

• Opcjonalny montaż ogranicznika przy kącie ok. -5° (w pełni zamknięte) lub ok. 100° (w pełni otwarte).
• Fabrycznie ogranicznik ustawiony jest na -5°.
• W aplikacjach z systemem zarządzania palnikiem LMV2/LMV3 ogranicznik może wpływać na referencyjny ruch siłownika (parametry LMV2/LMV3).

Parametry przepływu (VKP40.50)

• Charakterystyka przy pełnym otwarciu (90°): przepływ powietrza 88 m³/h przy Δp = 1 kPa (kołnierze AGF10.50 po obu stronach)
• Zalecenie doboru Δp: przy pełnym otwarciu (90°) ΔpVKP = 0,2…0,4 × ciśnienie wstępne (prepressure), aby uzyskać możliwie liniową charakterystykę pozycjonowania

Dane techniczne

• Medium: gazy rodzin I…III lub powietrze
• Dopuszczalna zawartość H2S: maks. 0,1%
• Maks. ciśnienie robocze: 70 kPa
• Przeciek wewnętrzny (pozycja całkowicie zamknięta): maks. 0,7 m³/h przy Δp 5 kPa
• Kąt obrotu: 90°
• Pojemność wewnętrzna: 106 cm³
• Materiał: metale nieżelazne
• Pozycje montażu: dowolne
• Wysokość instalacji: maks. 2000 m n.p.m.
• Zakres temperatur (magazynowanie / transport / praca): -20…60°C
• Wilgotność (magazynowanie / transport / praca): < 85% r.h.
• Uwaga eksploatacyjna: niedopuszczalne jest powstawanie lodu oraz wnikanie wody
• Projektowana trwałość (z siłownikiem): 500 000 cykli pozycjonowania (OPEN/CLOSED) przy zastosowaniu gazów wg EN 437 (lub specyfikacji G260)
• Masa VKP40.50: 1,2 kg
• Wielkość korpusu: DN40
• Nominalny rozmiar wbudowanego cylindra obrotowego: 50

Montaż i uruchomienie

• Montaż elementu regulacyjnego, siłownika i płyty montażowej odbywa się na miejscu i nie wymaga specjalnych narzędzi.
• Należy zapewnić zgodność pozycji 0° VKP40 z pozycją 0° siłownika (0° = pozycja zamknięta).
• W przypadku siłowników z wałkiem typu D w wersji 45° wymagane jest przestawienie sprzęgła VKP40 o 45°.
• Uruchomienie jest dopuszczalne wyłącznie po prawidłowym złożeniu: płyta montażowa + kołnierze + siłownik.
• Należy bezwzględnie przestrzegać kierunku przepływu oraz maksymalnego dopuszczalnego ciśnienia na wlocie.

Podsumowanie

Siemens VKP40.50 to proporcjonalny element regulacyjny do ciągów gazowych, przeznaczony do precyzyjnego sterowania przepływem gazu (rodziny I…III) lub powietrza w zakresie obrotu 0…90°. Model w wykonaniu 2" montuje się pomiędzy kołnierzami 2 × AGF10.50, a dzięki szerokiemu zakresowi modulacji > 1:25 i przystosowaniu do częstych cykli pracy sprawdza się w wymagających aplikacjach spalania oraz integracjach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE – zgodność z Gas Appliances Regulation (EU) 2016/426 oraz normą DIN EN 13611.
• Posiada oznaczenie EAC (Eurasian Conformity mark).
• Produkt przeznaczony do pracy z gazami rodzin I...III oraz z powietrzem; maksymalna dopuszczalna zawartość H2S w medium wynosi 0,1%.
• Produkt przeznaczony wyłącznie do zastosowań opisanych przez producenta oraz do integracji w ciągach gazowych. Jest przeznaczony do użytku przez producentów OEM oraz wykwalifikowanych instalatorów urządzeń grzewczych.
• Nie wolno ingerować w element regulacyjny ani go modyfikować. Nieautoryzowane zmiany mogą powodować zagrożenie dla ludzi, mienia lub środowiska.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Upadek lub uderzenie może negatywnie wpłynąć na funkcje bezpieczeństwa. Produkt, który został narażony na upadek lub wstrząs, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Produkt VKP40.50 należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta dla tej serii urządzeń. Zastosowanie nieodpowiedniego siłownika może prowadzić do nieprawidłowej pracy instalacji.
• Podczas montażu należy zachować zgodność położenia 0° elementu VKP40.50 i położenia 0° siłownika. Nieprawidłowe ustawienie pozycji zerowej może spowodować błędne działanie układu regulacji.
• Przy montażu należy bezwzględnie przestrzegać kierunku przepływu oraz maksymalnego dopuszczalnego ciśnienia wejściowego. Maksymalne ciśnienie robocze wynosi 70 kPa.
• Uruchomienie jest dopuszczalne wyłącznie wtedy, gdy płyta montażowa, kołnierze oraz odpowiedni siłownik są prawidłowo zamontowane i zamocowane.
• W przypadku montażu lub wymiany kołnierzy należy sprawdzić szczelność połączeń. Nieszczelność instalacji gazowej może prowadzić do poważnego zagrożenia.
• Jeżeli ciśnienie gazu przekracza maksymalne dopuszczalne ciśnienie robocze urządzenia, należy zastosować regulator ciśnienia przed elementem regulacyjnym.
• Nie dopuszczać do tworzenia się lodu oraz do wnikania wody do urządzenia. Produkt należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta.
• Dopuszczalna temperatura magazynowania, transportu i pracy wynosi od -20°C do +60°C, a wilgotność względna poniżej 85% bez kondensacji.
• Produkt może być instalowany na wysokości maksymalnie 2000 m n.p.m.
• Produkt jest bezobsługowy, jednak po prawidłowym ponownym zamontowaniu płyty montażowej i siłownika oraz po zamocowaniu sprzęgła należy przeprowadzić ponowne uruchomienie zgodnie z dokumentacją producenta.
• Przewidywana trwałość projektowa zespołu elementu regulacyjnego i siłownika wynosi 500 000 cykli pozycjonowania dla średnicy nominalnej 2". Po osiągnięciu tej wartości lub odpowiadającego jej czasu użytkowania urządzenie powinno zostać sprawdzone i/lub wymienione przez upoważniony personel.
• Przed utylizacją produkt należy zdemontować i posegregować według materiałów zgodnie z lokalnymi, aktualnie obowiązującymi przepisami. Produkt nie zawiera elementów elektronicznych.
