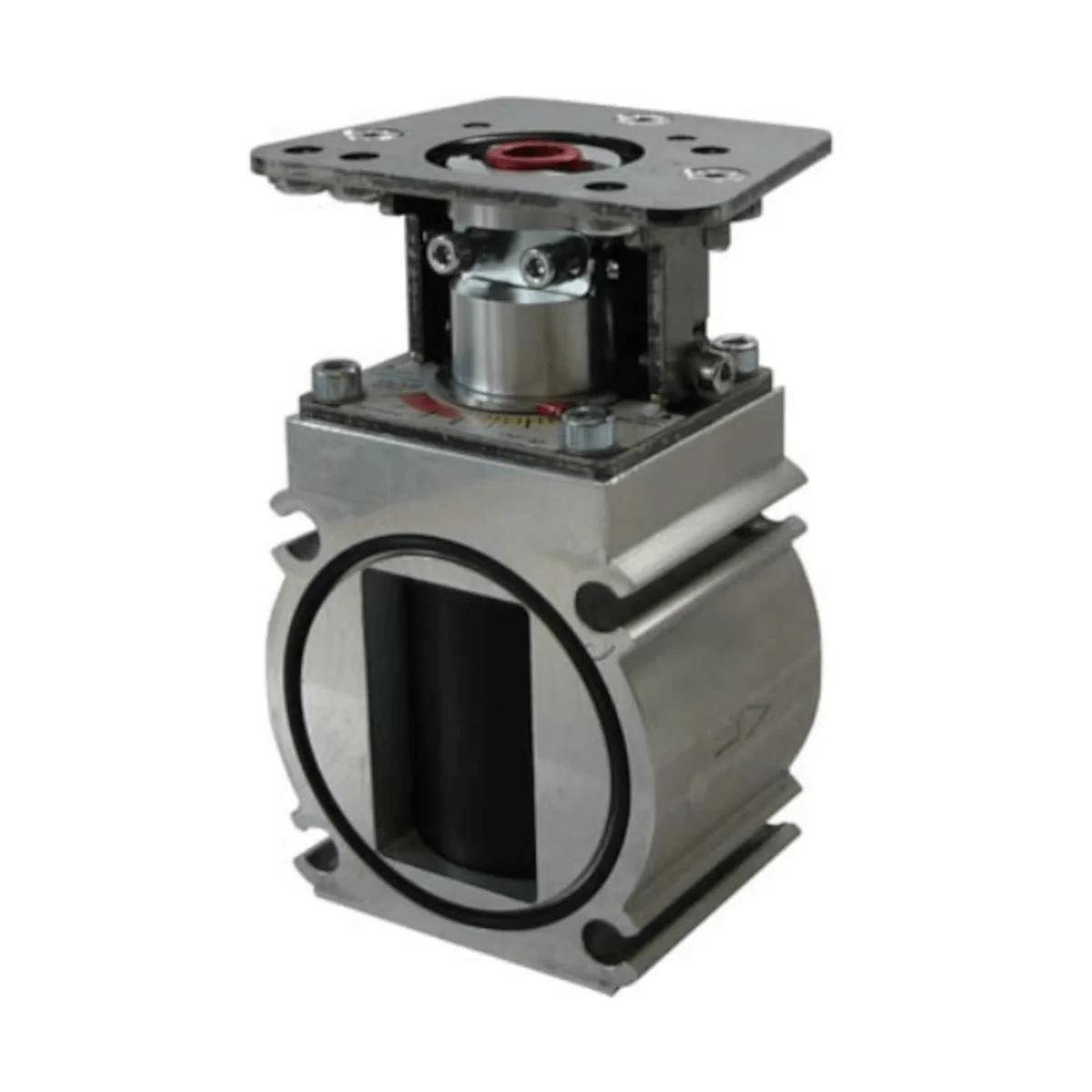

VKP40.15 Zawór regulacyjny z liniową charakterystyką przepływu gazu lub powietrza do montażu z kołnierzami AGF10.., DN40, do kołnierza ½″, 11m³/h

Siemens VKP40.15 to proporcjonalny element regulacyjny przeznaczony do montażu pomiędzy przeciwkołnierzami i integracji w ciągach gazowych (gas trains). Umożliwia proporcjonalną regulację przepływu gazu lub powietrza w zakresie obrotu 0…90°, oferując szeroki zakres modulacji (> 1:25) oraz możliwość uzyskania bardzo małych przepływów startowych. Rozwiązanie jest przewidziane do zastosowań OEM (integracja w urządzeniach/układach producenta).

Najważniejsze cechy

• Producent: Siemens
• Model: VKP40.15
• Typ: proporcjonalny element regulacyjny (obrotowy) do kontroli objętości gazu lub powietrza
• Montaż: pomiędzy przeciwkołnierzami (wymagane 2 kołnierze AGF10.15)
• Przyłącze (dla VKP40.15): ½" (kołnierze AGF10.15 / AGF10.15U)
• Kąt obrotu: 90°
• Zakres modulacji: > 1:25
• Przeznaczenie medium: gazy rodzin I…III oraz powietrze (max. 0,1% H2S)
• Możliwość montażu do: podwójnych zaworów gazowych VGD2
• Bezobsługowy: element regulacyjny jest bez konserwacji

Zastosowanie

VKP40.15 służy do regulacji objętości gazu lub powietrza w instalacjach spalania o podwyższonych wymaganiach, gdzie potrzebne są:

• proporcjonalny wzrost przepływu w funkcji obrotu 0…90°,
• bardzo mały przepływ startowy / ekstremalnie małe przepływy,
• szeroka modulacja (> 1:25),
• wysoka częstotliwość cykli sterowania.

Kompatybilne siłowniki i wymagane płyty montażowe

Element regulacyjny VKP40.15 może współpracować z poniższymi siłownikami (dobór płyty zależnie od typu):

• SQN13 (wałek D 90°, 8 mm) – wymagana płyta ASK33.2
• SQN30 (wałek D 45°, 8 mm) – płyta: brak (konwersja sprzęgła VKP40 do pozycji 45° wymagana)
• SQN72 (wałek D 45°/90°, 8 mm) – płyta: brak (konwersja sprzęgła VKP40 do pozycji 45° wymagana; wymagane złącza dla SQN72 są dołączone do pakietu VKP40)
• SQM33 (wałek D 90°, 10 mm) – wymagana płyta ASK33.1
• SQM40 (wałek D 90°, 10 mm) – wymagana płyta ASK33.1
• SQM45 (wałek D 90°, 10 mm) – wymagana płyta ASK33.1
• SQM50 (wałek D 90°, 10 mm; AGA58.5) – wymagana płyta ASK33.3

Parametry przepływu (VKP40.15)

• Charakterystyka przepływu (przy pełnym otwarciu 90°): 11 m³/h (powietrze) przy Δp = 1 kPa
• Wskazówka do doboru spadku ciśnienia: zalecane ΔpVKP przy pełnym otwarciu (90°) = 0,2…0,4 ciśnienia wstępnego (prepressure), aby charakterystyka była możliwie liniowa

Dla innych gazów podano współczynniki przeliczeniowe (w odniesieniu do powietrza): gaz ziemny (dv 0,61; f 1,28), propan (dv 1,562; f 0,8), gaz miejski (dv 0,46; f 1,47).

Montaż i uruchomienie (najważniejsze informacje)

• Montaż w rurociągu: wymagane są 2 kołnierze AGF10.15 (zamawiane oddzielnie); kołnierze mogą być dobierane niezależnie
• Narzędzia: montaż elementu, siłownika i płyty montażowej nie wymaga specjalnych narzędzi
• Pozycja 0°: pozycja 0° siłownika SQx odpowiada pozycji 0° VKP40 (pozycja zamknięta)
• Ogranicznik mechaniczny: możliwy montaż ogranicznika w położeniu ok. -5° (pełne zamknięcie) lub ok. 100° (pełne otwarcie); fabrycznie dostarczany ustawiony na -5°
• Zakres przełączenia krańcowego: CLOSED do ponownego otwarcia 0…-5°, OPEN do ponownego domykania 90…95°
• Ciśnienie: należy uwzględnić kierunek przepływu oraz maks. dopuszczalne ciśnienie na wejściu

Dane techniczne (VKP40.15)

• Medium: gazy rodzin I…III oraz powietrze; max. 0,1% H2S
• Maks. ciśnienie robocze: 70 kPa
• Kąt obrotu: 90°
• Nieszczelność wewnętrzna (pozycja całkowicie zamknięta): max. 0,7 m³/h przy Δp 5 kPa
• Pozycje montażowe: dowolne
• Objętość wewnętrzna: 106 cm³
• Materiał: metale nieżelazne
• Temperatura pracy / transportu / składowania: -20…60°C
• Wilgotność: < 85% r.h.
• Wysokość instalacji: max. 2000 m n.p.m.
• Żywotność projektowana (z siłownikiem): 500 000 cykli pozycjonowania (OPEN/CLOSED) dla rozmiaru ½"
• Masa: ok. 1,2 kg
• Wielkość korpusu (housing size): DN40
• Nominalny rozmiar wbudowanego cylindra obrotowego: 15

Normy i certyfikaty

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Norma: DIN EN 13611
• Oznaczenie: CE-0085
• Znak zgodności: EAC

Podsumowanie

Siemens VKP40.15 to proporcjonalny element regulacyjny ½" do precyzyjnej regulacji gazu lub powietrza w układach spalania, montowany między kołnierzami AGF10.15. Zakres obrotu 0…90°, szeroka modulacja (> 1:25), praca przy ciśnieniu do 70 kPa oraz kompatybilność z wybranymi siłownikami Siemens (SQN/SQM) czynią go praktycznym komponentem do integracji w profesjonalnych ciągach gazowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność potwierdzono według Rozporządzenia UE w sprawie urządzeń spalających paliwa gazowe (GAR) 2016/426 oraz normy DIN EN 13611.
• Produkt posiada oznaczenie EAC.
• Element przeznaczony do stosowania z gazami rodzin I...III oraz z powietrzem. Maksymalna dopuszczalna zawartość H2S w medium wynosi 0,1%.
• Produkt jest przeznaczony wyłącznie do zastosowań opisanych w dokumentacji producenta, jako proporcjonalny element regulacyjny do instalacji gazowych. Użytkowanie niezgodne z przeznaczeniem może spowodować zagrożenie dla osób lub szkody materialne.
• Produkt przeznaczony do integracji przez producentów OEM / instalatorów systemów grzewczych. Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Nie wolno ingerować w konstrukcję produktu ani go modyfikować.
• Upadek lub uderzenie może pogorszyć działanie funkcji bezpieczeństwa. Produkt, który został upuszczony lub narażony na wstrząs, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Model VKP40.15 może być używany wyłącznie z siłownikami dopuszczonymi przez producenta dla tego typu urządzenia i zgodnie z dokumentacją montażową.
• Podczas montażu należy przestrzegać krajowych przepisów bezpieczeństwa, kierunku przepływu medium oraz maksymalnego dopuszczalnego ciśnienia wlotowego.
• Montaż i uruchomienie są dopuszczalne wyłącznie po prawidłowym złożeniu elementu regulacyjnego, kołnierzy, płyty montażowej oraz odpowiedniego siłownika.
• Pozycja 0° siłownika musi odpowiadać pozycji 0° elementu VKP40.15 (pozycja zamknięta). Nieprawidłowe ustawienie może spowodować nieprawidłową pracę układu.
• W przypadku stosowania siłowników wymagających zmiany ustawienia sprzęgła lub użycia odpowiedniej płyty montażowej, montaż należy wykonać dokładnie według instrukcji producenta. Nieprawidłowe dopasowanie mechaniczne może prowadzić do błędnej pracy urządzenia.
• Maksymalne ciśnienie robocze produktu wynosi 70 kPa. W przypadku przekroczenia dopuszczalnego ciśnienia gazu należy zastosować regulator ciśnienia.
• Nie dopuszczać do oblodzenia oraz do wnikania wody do urządzenia. Produkt nie może pracować w warunkach powodujących zamarzanie lub zawilgocenie wnętrza.
• Dopuszczalny zakres temperatury podczas składowania, transportu i pracy wynosi od -20°C do +60°C, przy wilgotności poniżej 85% RH.
• Maksymalna wysokość instalacji wynosi 2000 m n.p.m.
• Produkt jest bezobsługowy, jednak po ponownym zamontowaniu płyty montażowej lub siłownika należy przeprowadzić ponowne uruchomienie zgodnie z dokumentacją producenta.
• Po montażu lub wymianie kołnierzy należy sprawdzić szczelność połączeń.
• Projektowana trwałość zespołu elementu regulacyjnego i siłownika wynosi 500 000 cykli pozycjonowania. Po osiągnięciu tej wartości urządzenie powinno zostać sprawdzone i/lub wymienione przez upoważniony personel.
• Przed utylizacją produkt należy zdemontować i rozdzielić na poszczególne materiały. Utylizację prowadzić zgodnie z lokalnie obowiązującymi przepisami. Produkt nie zawiera elementów elektronicznych.
