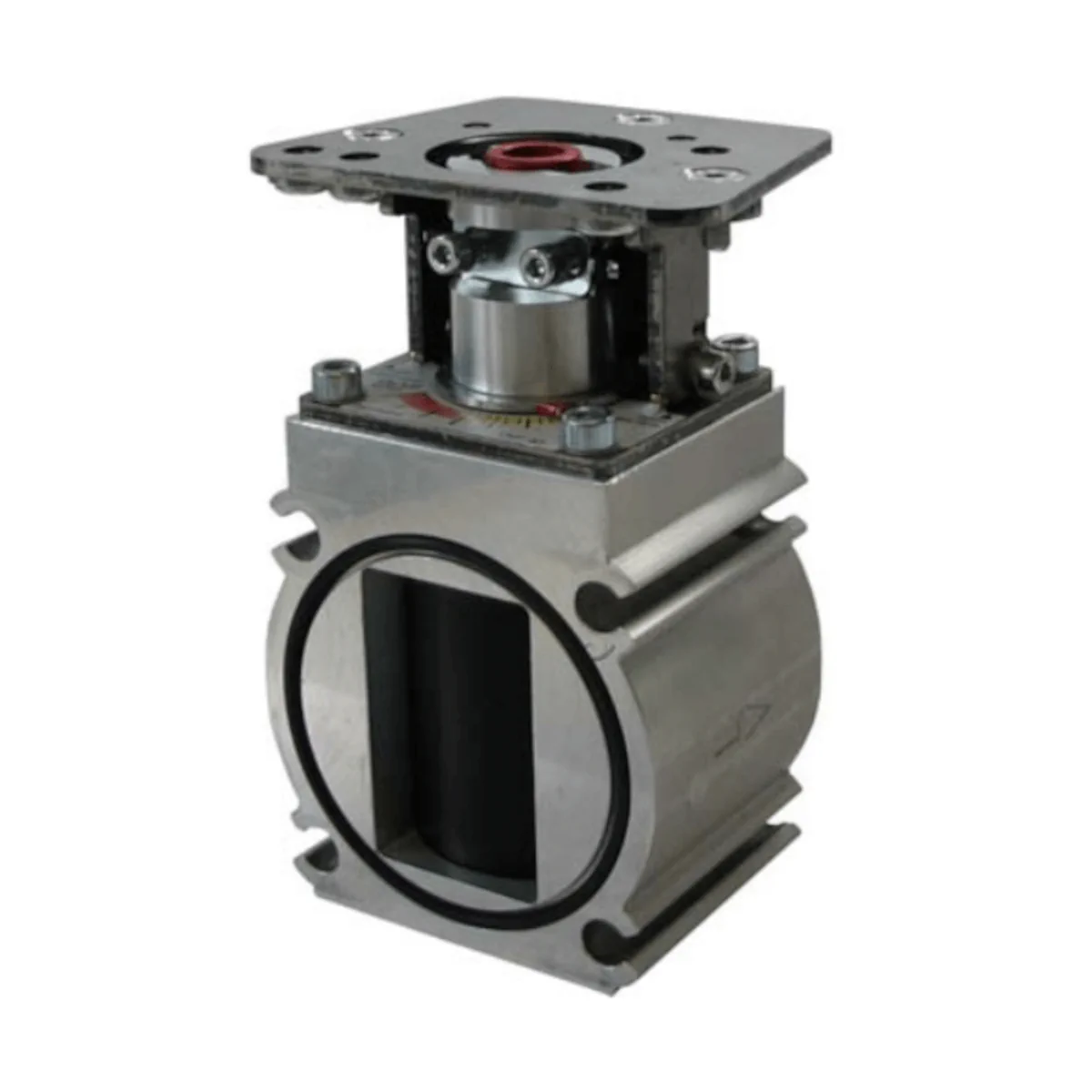

VKP40.20 Zawór regulacyjny z liniową charakterystyką przepływu gazu lub powietrza do montażu z kołnierzami AGF10.., DN40, do kołnierza ¾″, 20m³/h

VKP40.20 to proporcjonalny element regulacyjny Siemens przeznaczony do montażu pomiędzy przeciwkołnierzami i integracji w ciągach gazowych. Umożliwia precyzyjną regulację objętości gazu lub powietrza w instalacjach spalania, zapewniając proporcjonalny przyrost przepływu w zakresie obrotu 0…90°, bardzo mały przepływ startowy oraz szeroki zakres modulacji > 1:25. Model VKP40.20 współpracuje z kołnierzami AGF10.20 (¾") i jest przeznaczony do współpracy z wybranymi siłownikami serii SQN oraz SQM.

Najważniejsze cechy

• Producent: Siemens
• Model: VKP40.20
• Typ: proporcjonalny element regulacyjny do gazu / powietrza (montaż między przeciwkołnierzami)
• Zastosowanie: regulacja objętości gazu lub powietrza w instalacjach spalania o wysokich wymaganiach
• Zakres obrotu: 90°
• Szeroki zakres modulacji: > 1:25
• Przyłącza (dla VKP40.20): ¾" (z kołnierzami AGF10.20)
• Przepływ powietrza przy pełnym otwarciu (90°): 20 m³/h przy Δp = 1 kPa (z kołnierzami AGF10.20 po obu stronach)
• Możliwość dołączenia do: podwójnych zaworów gazowych VGD2

Zastosowanie

VKP40.20 jest przeznaczony do regulacji przepływu gazu lub powietrza w układach spalania, gdzie wymagane są m.in.:

• proporcjonalna regulacja przepływu w funkcji obrotu 0…90°,
• bardzo mały przepływ startowy / możliwość pracy przy ekstremalnie małych przepływach,
• wysoka częstotliwość cykli przestawień.

Kompatybilne siłowniki (do VKP40.20)

VKP40.20 należy stosować wyłącznie z siłownikami wskazanymi dla tej serii:

• SQN13 – wał D, 90°, 8 mm (wymagana płyta ASK33.2)
• SQN30 – wał D, 45°, 8 mm (bez płyty; wymagana konwersja sprzęgła VKP40 do 45°)
• SQN70 – wał D, 45°/90°, 8 mm (bez płyty; wymagana konwersja sprzęgła VKP40 do 45°)
• SQN72 – wał D, 45°/90°, 8 mm (bez płyty; wymagana konwersja sprzęgła VKP40 do 45°)
• SQM33 – wał D, 90°, 10 mm (wymagana płyta ASK33.1)
• SQM40 – wał D, 90°, 10 mm (wymagana płyta ASK33.1)
• SQM45 – wał D, 90°, 10 mm (wymagana płyta ASK33.1)
• SQM50 – wał D, 90°, 10 mm (AGA58.5) (wymagana płyta ASK33.3)

Montaż i uruchomienie

• Montaż w rurociągu: VKP40.20 montuje się pomiędzy 2 przeciwkołnierzami AGF10.20.
• Pozycja 0°: pozycja 0° VKP40 odpowiada pozycji 0° siłownika (pozycja zamknięta).
• Kierunek przepływu: należy bezwzględnie przestrzegać kierunku przepływu oraz maksymalnego dopuszczalnego ciśnienia na wlocie.
• Zakres kątowy pracy: zamknięcie i ponowne otwarcie w zakresie 0…-5°; otwarcie i ponowne domknięcie w zakresie 90…95°.
• Ogranicznik mechaniczny: opcjonalnie ok. -5° (pełne zamknięcie) lub ok. 100° (pełne otwarcie); fabrycznie ustawiony na -5°.

Dane techniczne (VKP40.20)

• Medium: gazy rodzin I…III oraz powietrze
• Maks. zawartość H₂S: 0,1%
• Maks. ciśnienie robocze: 70 kPa
• Pozycje montażu: dowolne
• Szczelność (przeciek wewnętrzny): maks. 0,7 m³/h przy Δp 5 kPa (w pozycji całkowicie zamkniętej)
• Kąt obrotu: 90°
• Objętość wewnętrzna: 106 cm³
• Materiał: metale nieżelazne
• Liczba cykli (OPEN/CLOSED): 500 000
• Temperatura otoczenia (magazynowanie / transport / praca): -20…60°C
• Wilgotność: < 85% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Masa VKP40.20: 1,2 kg
• Przepływ powietrza przy 90°: 20 m³/h przy Δp = 1 kPa (AGF10.20 po obu stronach)

Akcesoria i zamawianie (dla VKP40.20)

• Element regulacyjny: BPZ:VKP40.20
• Kołnierze do montażu: wymagane 2 szt. AGF10.20 (¾")
• Płyty montażowe (w zależności od siłownika): ASK33.1, ASK33.2 lub ASK33.3
• Uwaga logistyczna: element regulacyjny, siłownik, płyta montażowa (jeśli wymagana) oraz kołnierze są zamawiane i dostarczane jako oddzielne pozycje.

Normy i zgodność

• Dyrektywa: Gas Appliances Regulation (EU) 2016/426
• Norma: DIN EN 13611
• Oznaczenia: CE-0085, EAC

Podsumowanie

Siemens VKP40.20 to precyzyjny proporcjonalny element regulacyjny do kontroli przepływu gazu lub powietrza w wymagających aplikacjach spalania. Montaż pomiędzy kołnierzami AGF10.20 (¾"), zakres obrotu 0…90°, wysoka trwałość do 500 000 cykli oraz zgodność z DIN EN 13611 czynią go solidnym komponentem do integracji w nowoczesnych ciągach gazowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania rozporządzenia Gas Appliances Regulation (UE) 2016/426. Zgodność potwierdzono m.in. według normy DIN EN 13611.
• Produkt jest przeznaczony wyłącznie do zastosowań opisanych przez producenta, jako proporcjonalny element regulacyjny do gazu lub powietrza, do integracji w układach gazowych przez producentów OEM / instalatorów systemów grzewczych.
• Nie ingerować w produkt i nie dokonywać jego modyfikacji. Samowolne zmiany mogą pogorszyć funkcje bezpieczeństwa oraz spowodować zagrożenie dla osób i mienia.
• Montaż, instalację, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Produkt, który uległ upadkowi lub silnemu wstrząsowi, nie może być dopuszczony do eksploatacji, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Model VKP40.20 może pracować wyłącznie z siłownikami dopuszczonymi przez producenta dla serii VKP40. Nieprawidłowy dobór siłownika, płyty montażowej lub sprzęgła może spowodować nieprawidłową pracę układu.
• Uruchomienie jest dopuszczalne tylko po prawidłowym zmontowaniu elementu regulacyjnego, kołnierzy, płyty montażowej oraz odpowiedniego siłownika.
• Podczas montażu należy bezwzględnie zachować zgodność położenia 0° elementu VKP40.20 i położenia 0° siłownika. Nieprawidłowe ustawienie pozycji zerowej może spowodować błędną pracę lub brak szczelnego zamknięcia.
• Należy przestrzegać kierunku przepływu oraz maksymalnego dopuszczalnego ciśnienia wlotowego. Maksymalne ciśnienie robocze dla VKP40.20 wynosi 70 kPa.
• Produkt jest przeznaczony do stosowania z gazami rodzin I...III oraz z powietrzem. Maksymalna dopuszczalna zawartość H2S wynosi 0,1%.
• Nie dopuszczać do oblodzenia ani do wnikania wody do produktu. Takie warunki są niedozwolone i mogą prowadzić do uszkodzenia oraz niebezpiecznej pracy urządzenia.
• Produkt należy eksploatować, transportować i przechowywać w zakresie temperatur od -20°C do +60°C, przy wilgotności względnej poniżej 85%.
• Przy montażu lub wymianie kołnierzy należy sprawdzić szczelność połączeń. Nieszczelności w instalacji gazowej mogą stwarzać zagrożenie dla życia i zdrowia.
• Element jest bezobsługowy, jednak po prawidłowym ponownym zamontowaniu płyty montażowej i siłownika oraz unieruchomieniu sprzęgła należy przeprowadzić ponowne uruchomienie zgodnie z dokumentacją producenta.
• Przewidziana trwałość eksploatacyjna zespołu elementu regulacyjnego i siłownika wynosi 500 000 cykli pozycjonowania. Po osiągnięciu tej wartości urządzenie powinno zostać sprawdzone i/lub wymienione przez upoważniony personel.
• Model VKP40.20 jest wersją o nominalnym rozmiarze elementu obrotowego 20 i jest przeznaczony do współpracy z kołnierzami AGF10.20 (przyłącze 3/4"). Stosować wyłącznie kompatybilne elementy montażowe wskazane przez producenta.
• Przed utylizacją produkt należy zdemontować i rozdzielić na odpowiednie materiały zgodnie z lokalnymi, aktualnie obowiązującymi przepisami. Produkt nie zawiera komponentów elektronicznych.
