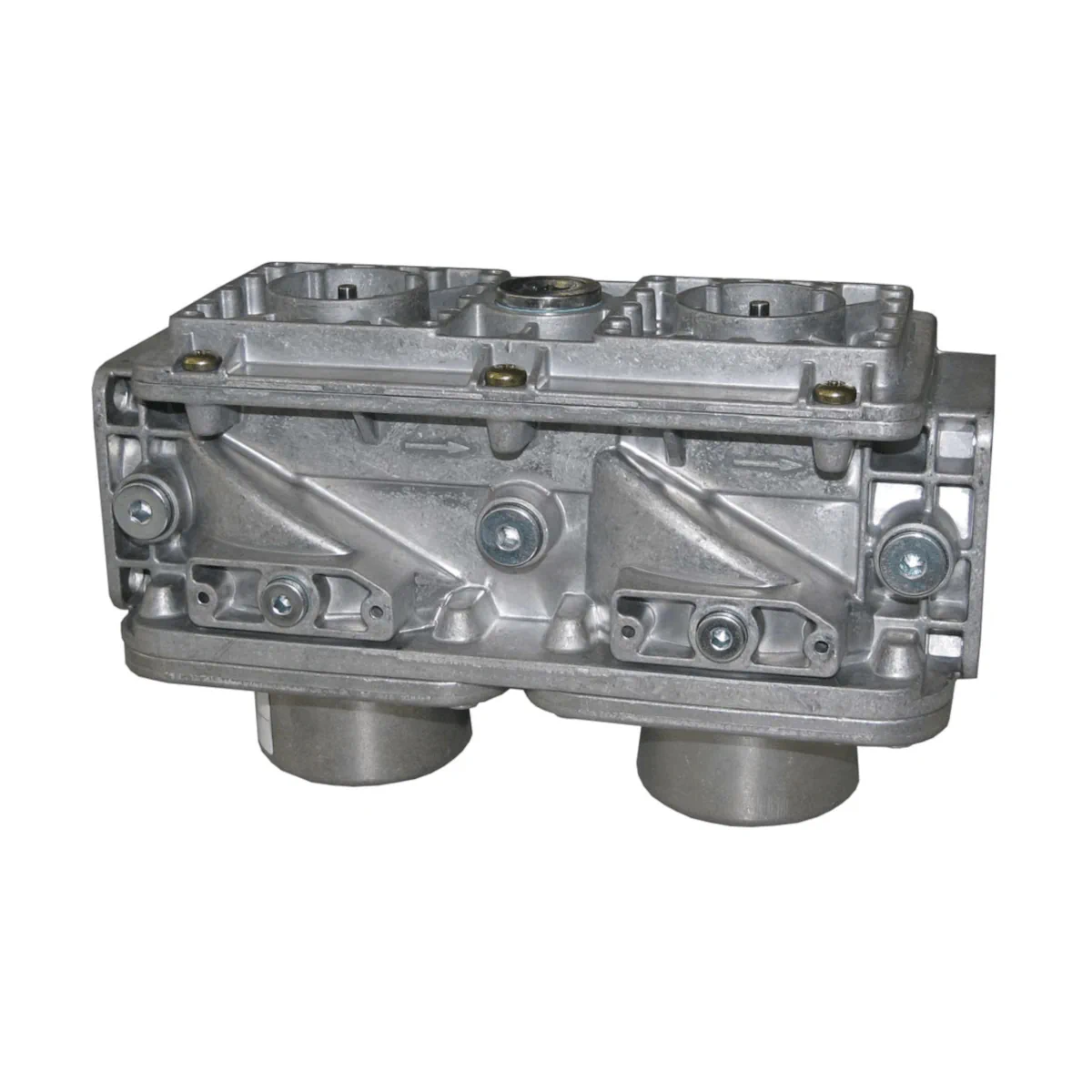

VGD20.503 Podwójny zawór do gazu, z kołnierzami przyłączeniowymi, 3 otwory przyłączeniowe (2 x 1/4″, 1 x 3/4″)średnica nominalna 2″, 150kPa, aluminium

Siemens VGD20.503 (BPZ:VGD20.503) to podwójny zawór gazowy klasy A (zawór przelotowy, normalnie zamknięty) przeznaczony do montażu w instalacjach gazowych, w szczególności w układach opalania gazem oraz instalacjach gazowych przy palnikach wentylatorowych. Zawór stanowi zawór odcinający bezpieczeństwa zgodnie z EN 161 wyłącznie w połączeniu z 2 siłownikami SKPx5. W zestawie z siłownikami SKPx5 podwójny zawór otwiera się powoli i zamyka szybko.

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: VGD20.503
• Typ: podwójny zawór gazowy (2 gniazda / 2 zawory odcinające w jednym korpusie)
• Klasa zaworu (z SKPx5): A zgodnie z EN 161 (z wyjątkiem zestawienia z SAX31)
• Wymagane siłowniki: 2 × SKPx5 (siłowniki zamawiane osobno)
• Funkcja w połączeniu z SKPx5: powolne otwieranie, szybkie zamykanie
• Średnica przyłącza: 2"
• Przepływ (powietrze) przy Δp = 1 kPa: 100 m³/h
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 150 kPa
• Objętość między V1/V2: 0,8 l
• Dopuszczalna temperatura medium: -15…60°C
• Rodzaje gazów: gazy z rodziny 1, 2, 3 oraz powietrze
• Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu: 15 kPa
• Wbudowane sito: stal nierdzewna, wielkość oczek 0,9 mm
• Materiał: AlSi10Mg wg DIN 1706
• Masa (VGD2): ok. 3,2 kg
• Wysokość ustawienia: maks. 2000 m n.p.m.

Zastosowanie

VGD20.503 jest przeznaczony przede wszystkim do:

• instalacji opalania gazem,
• instalacji gazowych przy palnikach wentylatorowych.

Zawór VGD może pełnić funkcję:

• zaworu odcinającego (w połączeniu z SKP15),
• zaworu regulacyjnego z funkcją odcinania (w połączeniu z SKP25, SKP55 lub SKP75).

Funkcje i działanie

• Normalnie zamknięty: zawór VGD jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5.
• Kierunek przepływu: musi być zgodny z kierunkiem strzałki na korpusie zaworu.
• Ochrona przed zanieczyszczeniami: sito ze stali nierdzewnej na wejściu chroni zawór, gniazdo i talerz oraz urządzenia znajdujące się za zaworem przed zabrudzeniem.

Montaż i wymagane elementy

• Wymagane kołnierze: zawory VGD20 wolno montować tylko w połączeniu z kołnierzami AGF10.
• Dobór kołnierzy do tego modelu: dla przykładu zamówienia VGD20.503 przewidziano 2 × AGF10.50 (kołnierze zamawiane osobno).
• Wymagane siłowniki: podwójny zawór gazowy musi być wyposażony w 2 siłowniki SKPx5.
• Wskazówka montażowa: aby zapobiec dostaniu się wiórów do zaworu, zaleca się najpierw zamontować kołnierze AGF10 na rurach, a następnie wyczyścić elementy przed montażem zaworu.
• Wymiana siłownika: montaż oraz wymiana siłownika SKPx5 może nastąpić przy występującym ciśnieniu gazu.
• Wymiana zaworu na istniejących kołnierzach AGF10: należy zastosować nowe o-ringi.

Warunki środowiskowe (wg DIN EN 60721)

• Składowanie: klasa 1K3 / 1M2, -20…60°C, wilgotność <95% r.h.
• Transport: klasa 2K2 / 2M2, -15…60°C, wilgotność <95% r.h.
• Praca: klasa 3K5 / 3M2, -10…60°C, wilgotność <95% r.h.

Ważne uwagi eksploatacyjne

• Kondensacja w zaworze jest niedozwolona – może to spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Gazy o stężeniu > 0,1% w przypadku H₂S i NH₃ oraz kondensacja są niedozwolone.
• Nie mogą dostać się żadne ciała obce ani zanieczyszczenia do zaworu VGD, ponieważ może to spowodować nieprawidłowe działanie funkcji odcięcia.
• Podwójnych zaworów gazowych nie wolno otwierać ani modyfikować; wszelkie prace (montaż, instalacja, serwis) muszą wykonywać wykwalifikowane osoby.

Normy i zgodność

• Zastosowane dyrektywy: Rozporządzenie (UE) w sprawie urządzeń spalających paliwa gazowe EU/2016/426
• Norma odniesienia: DIN EN 13611
• Wymóg producenta: VGD20 stosować tylko w połączeniu z SKPx5 (patrz karta danych N7643 dla SKPx5)

Podsumowanie

Siemens VGD20.503 to podwójny zawór gazowy 2" (normalnie zamknięty) do zastosowań w instalacjach palnikowych. Zapewnia funkcję zaworu odcinającego bezpieczeństwa (EN 161) wyłącznie w zestawie z 2 siłownikami SKPx5, a montaż w instalacji dla serii VGD20 wymaga zastosowania kołnierzy AGF10 (dla przykładu zamówienia: AGF10.50).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania Rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zgodność z wymaganiami bezpieczeństwa wykazano na podstawie normy DIN EN 13611. Zawór w połączeniu z siłownikiem SKPx5 spełnia wymagania klasy A zgodnie z EN 161.
• Model VGD20.503 jest przeznaczony do stosowania wyłącznie w połączeniu z 2 siłownikami SKPx5. Produktu nie wolno używać samodzielnie ani z nieprzewidzianymi siłownikami.
• Produkt jest przeznaczony do instalacji gazowych i może być stosowany wyłącznie z gazami z rodziny 1, 2, 3 oraz z powietrzem, zgodnie z dokumentacją producenta.
• Montaż, instalacja, uruchomienie, wymiana i serwis muszą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy, nie demontować, nie modyfikować i nie przerabiać produktu. Jakiekolwiek otwieranie, zamiana części lub zmiany w wersji oryginalnej są niedozwolone i wykonywane na własne ryzyko.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Do wnętrza zaworu nie mogą dostać się ciała obce, zanieczyszczenia ani wióry, ponieważ może to spowodować nieprawidłowe działanie funkcji odcinania bezpieczeństwa.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłowe działanie urządzenia.
• Model VGD20.503 wolno montować wyłącznie w połączeniu z kołnierzami AGF10. Do montażu wymagane są 2 kołnierze AGF10.
• Podczas montażu należy stosować o-ringi lub uszczelnienia kołnierzy pomiędzy AGF10 a zaworem. Po montażu należy sprawdzić prawidłowe zamocowanie połączeń śrubowych oraz szczelność całego układu.
• W przypadku wymiany zaworu na dotychczasowych kołnierzach należy stosować nowe o-ringi. Przy zastosowaniu starszych kołnierzy AGA41 / AGA51 należy użyć odpowiedniego zestawu serwisowego i dłuższych śrub zgodnie z dokumentacją producenta.
• Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5. Należy uwzględnić tę charakterystykę podczas projektowania, montażu i uruchamiania instalacji.
• Dopuszczalna temperatura medium wynosi od -15 °C do +60 °C. Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta.
• Kondensacja wewnątrz zaworu jest niedozwolona, ponieważ może spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Nie stosować gazów ani składników gazu, które nie są dopuszczone przez producenta. Gazy o stężeniu powyżej 0,1% H2S i NH3 oraz warunki powodujące kondensację są niedozwolone.
• Maksymalne dopuszczalne ciśnienie robocze dla modelu VGD20.503 wynosi 150 kPa. Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu wynosi 15 kPa. Przekroczenie tych wartości jest niedozwolone.
• W przypadku działania wilgoci z zewnątrz zaleca się stosowanie odpowiednich uszczelnień przewidzianych przez producenta.
• Po każdej wymianie należy sprawdzić sprawność działania oraz wewnętrzną i zewnętrzną szczelność zaworu.
• Naprawy produktu mogą być wykonywane wyłącznie w autoryzowanych punktach serwisowych producenta.
• Po osiągnięciu przewidywanej trwałości eksploatacyjnej produkt powinien zostać sprawdzony lub wymieniony przez upoważniony personel.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.
