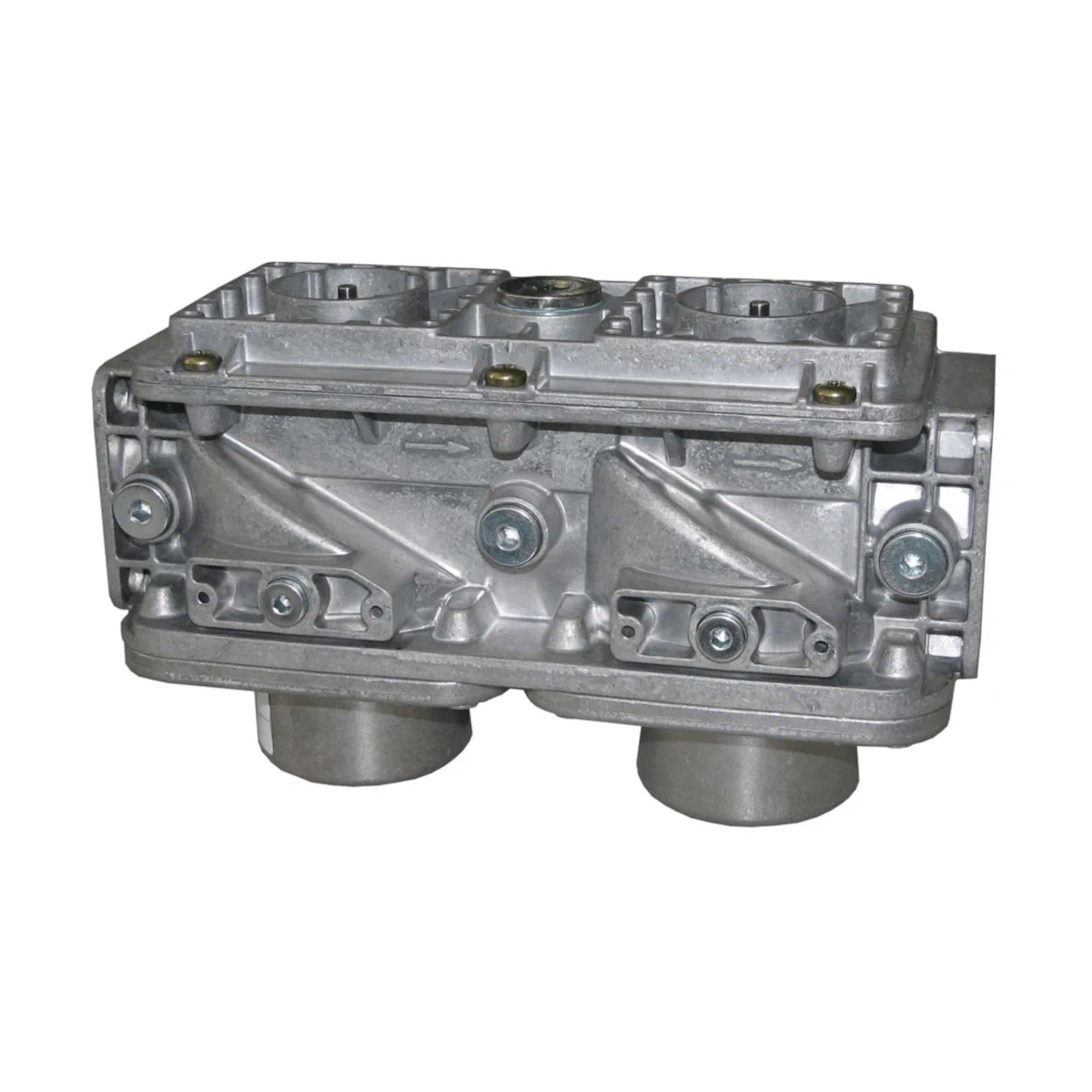

VGD20.403 Podwójny zawór do gazu, bez kołnierzy przyłączeniowych, 3 otwory przyłączeniowe (2 x 1/4″, 1 x 3/4″)średnica nominalna 1½″, 150kPa, aluminium

Siemens VGD20.403 to podwójny zawór gazowy (VGD2...) klasy A, przeznaczony do montażu w instalacjach gazowych – szczególnie w układach spalania gazu oraz w instalacjach gazowych przy palnikach wentylatorowych. Zawór jest przelotowy, normalnie zamknięty i w połączeniu z siłownikami SKPx5 pracuje jako zawór odcinający bezpieczeństwa zgodnie z EN 161 (otwieranie powolne, zamykanie szybkie). Model VGD20.403 ma wielkość przyłącza 1 ½” i osiąga przepływ 85 m³/h (powietrze) przy Δp = 1 kPa.

Najważniejsze cechy

• Producent: Siemens
• Model: VGD20.403
• Typ: podwójny zawór gazowy (VGD2...), zawór przelotowy, normalnie zamknięty
• Klasa zaworu (z SKPx5): A wg EN 161 (z wyjątkiem z SAX31)
• Zastosowanie: instalacje spalania gazu; instalacje gazowe przy palnikach wentylatorowych
• Rodziny gazów: 1, 2, 3 oraz powietrze
• Wielkość przyłącza: 1 ½”
• Przepływ odniesienia: 85 m³/h (powietrze) przy Δp = 1 kPa
• Wymagane wyposażenie: podwójny zawór gazowy musi być wyposażony w 2 siłowniki
• Sito na wejściu: stal nierdzewna, wielkość oczek siatki 0,9 mm

Zastosowanie i funkcja

VGD20.403 może pełnić różne role w zależności od zastosowanego siłownika SKPx5:

• Zawór odcinający (w połączeniu z SKP15)
• Zawór regulacyjny z funkcją odcinania (w połączeniu z SKP25, SKP55 lub SKP75)

Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5. Kierunek przepływu gazu musi być zgodny z kierunkiem strzałki na korpusie zaworu.

Współpraca z siłownikami SKPx5

Wszystkie zawory serii VGD można stosować w zestawie z siłownikami SKPx5. Dla VGD przewidziane są m.in.:

• SKP15 – OTW/ZAMKN
• SKP25 – OTW/ZAMKN z regulacją stałego ciśnienia / regulacją równego ciśnienia
• SKP55 – OTW/ZAMKN z regulacją różnic ciśnień
• SKP75 – OTW/ZAMKN z regulacją stosunku (wejście sygnału → ciśnienie statyczne)

• Uwaga: VGD20 należy stosować tylko w połączeniu z SKPx5.

Montaż – kluczowe wymagania dla VGD20.403

• VGD20 wolno montować tylko w połączeniu z kołnierzami AGF10.
• Do montażu zaworu VGD20 w instalacji gazowej potrzebne są 2 kołnierze AGF10 (zamawiane osobno).
• Montaż oraz wymiana siłownika SKPx5 może nastąpić przy występującym ciśnieniu gazu.
• Aby zapobiec dostaniu się wiórów do zaworu, zaleca się najpierw zamontować kołnierze na rurach i wyczyścić elementy przed montażem zaworu.
• Kondensacja w zaworze jest niedozwolona (ryzyko nieprawidłowego działania funkcji bezpieczeństwa).
• Gazy o stężeniu > 0,1% w przypadku H2S i NH3 są niedozwolone.

Dane techniczne (VGD20.403)

• Dopuszczalna temperatura medium: -15…60°C
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 150 kPa (dla VGD20.4xx)
• Objętość między V1/V2: 0,75 l
• Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu: 15 kPa
• Waga (VGD2): ok. 3,2 kg
• Materiał: AlSi10Mg wg DIN 1706
• Wysokość ustawienia: maks. 2000 m n.p.m.
• Warunki pracy (DIN EN 60721-3-3): klasa 3K5 / 3M2, -10…60°C, <95% wilg. wzgl.
• Warunki transportu (DIN EN 60721-3-2): klasa 2K2 / 2M2, -15…60°C, <95% wilg. wzgl.
• Warunki składowania (DIN EN 60721-3-1): klasa 1K3 / 1M2, -20…60°C, <95% wilg. wzgl.

Akcesoria i elementy do zamówienia osobno (dla VGD20.403)

• Kołnierze AGF10 – wymagane 2 szt. do montażu VGD20; kołnierze AGF10 są dostarczane pojedynczo w zestawie z osprzętem montażowym.
• Siłowniki SKPx5 – wymagane 2 szt. (pakowane osobno).
• AGA66 – zestaw uszczelek do SKPx5 (podwyższenie klasy ochrony z IP54 na IP65; zalecane w wilgotnym otoczeniu).
• QPL15 / QPL25 – detektory ciśnienia do monitorowania ciśnienia gazu lub powietrza (opcjonalnie, wg potrzeb aplikacji).
• AGA92 – zestaw serwisowy wymagany przy wymianie VGD20 i zachowaniu starych kołnierzy AGA41 / AGA51.

Normy i zgodność

• Rozporządzenie (UE) w sprawie urządzeń spalających paliwa gazowe: EU/2016/426
• Wymagania ogólne dla urządzeń zabezpieczających i sterujących: DIN EN 13611
• Zawory odcinające bezpieczeństwa (z SKPx5): EN 161

Podsumowanie

Siemens VGD20.403 to podwójny zawór gazowy klasy A do instalacji spalania gazu, wymagający zastosowania dwóch siłowników SKPx5. Jako zawór normalnie zamknięty zapewnia funkcję bezpiecznego odcięcia zgodnie z EN 161, a jego wielkość 1 ½” oraz przepływ 85 m³/h (powietrze) przy Δp = 1 kPa czynią go praktycznym wyborem do aplikacji palnikowych, gdzie liczy się pewna i powtarzalna praca elementów bezpieczeństwa.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE zgodnie z Rozporządzeniem (UE) 2016/426 dotyczącym urządzeń spalających paliwa gazowe.
• Zawór bezpieczeństwa klasy A zgodnie z EN 161, przeznaczony do instalacji gazowych wyłącznie w połączeniu z siłownikami SKPx5.
• Produkt VGD20.403 należy stosować wyłącznie jako element instalacji gazowej, zgodnie z dokumentacją producenta i obowiązującymi krajowymi przepisami bezpieczeństwa.
• Montaż, instalacja, uruchomienie, wymiana i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel specjalistyczny.
• Nie wolno otwierać, modyfikować ani przerabiać zaworu. Jakiekolwiek otwieranie obudowy, wymiana części lub zmiany w wersji oryginalnej są wykonywane na własną odpowiedzialność i ryzyko.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Model VGD20.403 musi być wyposażony w 2 siłowniki i może pracować wyłącznie z kompatybilnymi siłownikami SKPx5 zgodnie z dokumentacją producenta.
• Model VGD20.403 wolno montować tylko w połączeniu z kołnierzami AGF10. Do montażu wymagane są 2 kołnierze AGF10.
• Kierunek przepływu gazu musi być zgodny ze strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłowe działanie funkcji odcinania.
• Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5. Należy uwzględnić tę funkcję podczas projektowania, montażu i serwisu instalacji.
• Należy zapobiegać przedostawaniu się do wnętrza zaworu ciał obcych, zabrudzeń i wiórów, ponieważ mogą one spowodować nieprawidłowe działanie zabezpieczającej funkcji odcięcia.
• Przed montażem zaworu należy zamontować kołnierze na rurach, a następnie oczyścić elementy, aby zapobiec dostaniu się zanieczyszczeń do zaworu.
• Połączenia śrubowe należy sprawdzić pod kątem prawidłowego zamocowania, a po montażu skontrolować szczelność całego układu ze wszystkimi podłączonymi komponentami.
• O-ringi lub uszczelnienia kołnierzy muszą być zamontowane między AGF10 a zaworem. Przy wymianie zaworu na istniejących kołnierzach AGF10 należy zastosować nowe o-ringi.
• W przypadku narażenia na wilgoć zewnętrzną zaleca się zastosowanie odpowiedniego zestawu uszczelek podnoszącego klasę ochrony zgodnie z dokumentacją producenta.
• Produkt jest przystosowany do gazów z rodziny 1, 2, 3 oraz powietrza. Stosowanie nieodpowiednich gazów lub składników gazu może prowadzić do utraty zabezpieczającej funkcji odcięcia.
• Niedozwolone są gazy o stężeniu powyżej 0,1% H2S i NH3 oraz kondensacja wewnątrz zaworu. W przeciwnym razie istnieje ryzyko utraty funkcji bezpieczeństwa.
• Kondensacja w zaworze jest niedozwolona. Może prowadzić do nieprawidłowego działania funkcji bezpieczeństwa.
• Dopuszczalna temperatura medium wynosi od -15°C do +60°C. Produkt należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta.
• Maksymalna wysokość instalacji wynosi 2000 m n.p.m. Wilgotność podczas pracy nie powinna przekraczać 95% względnej.
• Dopuszczalne ciśnienie gazu w kierunku przeciwnym do kierunku przepływu dla VGD20 wynosi 15 kPa.
• Maksymalne dopuszczalne ciśnienie robocze dla VGD20.403 wynosi 150 kPa. Przekroczenie dopuszczalnych parametrów pracy jest niedozwolone.
• Po każdej wymianie należy sprawdzić sprawność działania oraz wewnętrzną i zewnętrzną szczelność zaworu.
• Po osiągnięciu przewidywanej trwałości eksploatacyjnej zespół zaworu i siłowników powinien zostać sprawdzony lub wymieniony przez upoważniony personel.
• Naprawy zaworu mogą być wykonywane wyłącznie w autoryzowanych punktach serwisowych producenta.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.
