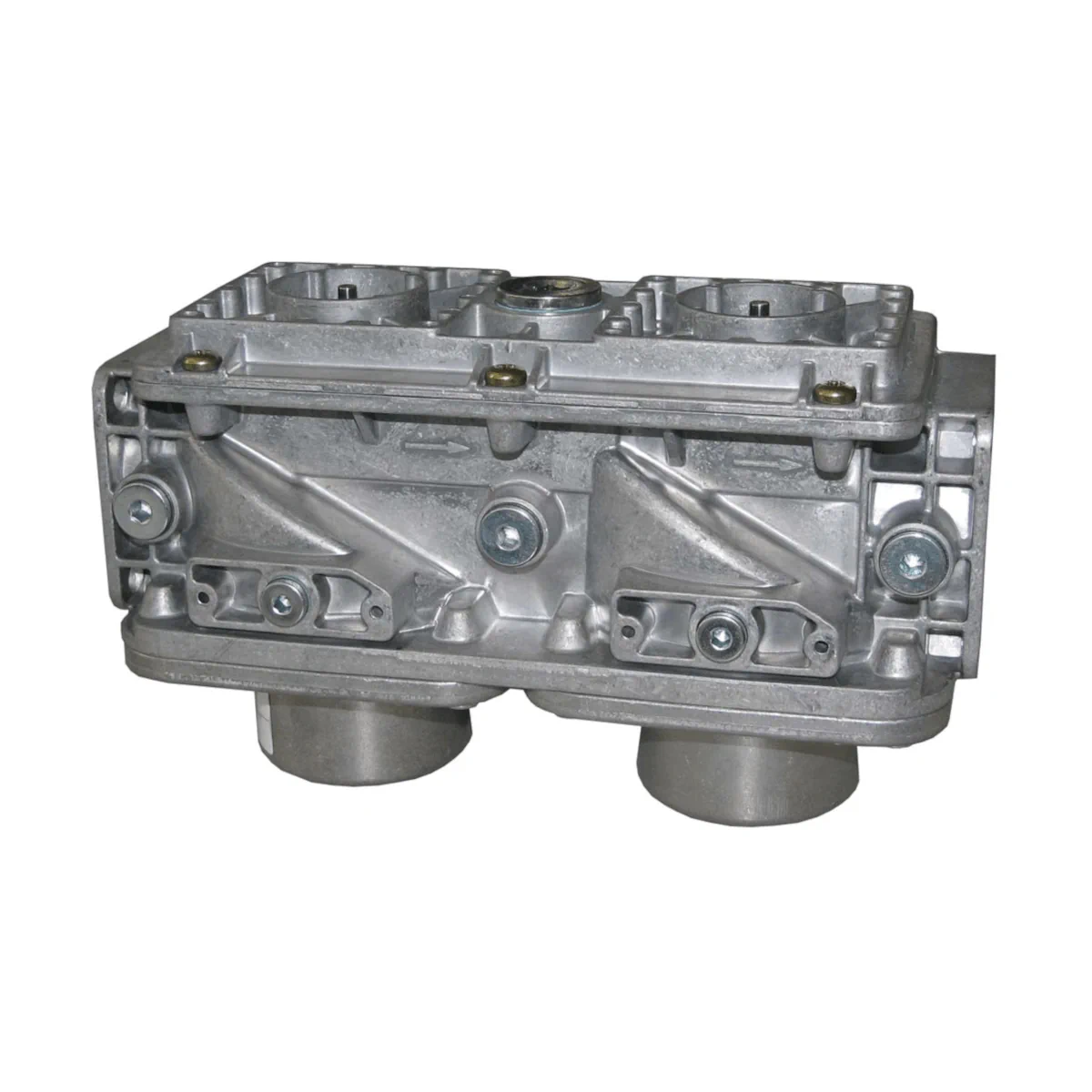

VGD20.2511 Podwójny zawór do gazu, bez kołnierzy przyłączeniowych, 11 otworów przyłączeniowych (6 x 1/4″, 4 x 1/8″, 1 x 3/4″), średnica nominalna 1″, 150kPa, aluminium

VGD20.2511 to podwójny zawór gazowy firmy Siemens (seria VGD20) – zawór przelotowy, normalnie zamknięty, przeznaczony do montażu w instalacjach gazowych, szczególnie w układach spalania gazu i przy palnikach wentylatorowych. W połączeniu z siłownikami SKPx5 pełni funkcję zaworu odcinającego bezpieczeństwa (EN 161, klasa A), zapewniając powolne otwieranie i szybkie zamykanie. Model VGD20.2511 ma przyłącze 1" i wersję z 11 przyłączami z gwintem wewnętrznym.

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: VGD20.2511
• Nr artykułu: S55590-G103-A100
• Typ: podwójny zawór gazowy (VGD20), zawór przelotowy, normalnie zamknięty
• Bezpieczeństwo: zawór klasy A wg EN 161 (w połączeniu z SKPx5), grupa 2 (EN 161)
• Wymagane wyposażenie: 2 siłowniki SKPx5 (zawór musi być wyposażony w dwa siłowniki)
• Charakterystyka pracy z SKPx5: powolne otwieranie, szybkie zamykanie
• Zakres gazów: gazy z rodziny 1, 2, 3 oraz powietrze
• Przyłącze: 1"
• Wersja przyłączy: 11 przyłączy z gwintem wewnętrznym
• Przepływ odniesienia: 25 m³/h powietrza przy Δp = 1 kPa

Zastosowanie

VGD20.2511 jest przeznaczony przede wszystkim:

• do zastosowania w instalacjach spalania gazu,
• do instalacji gazowych przy palnikach wentylatorowych.

Zawór VGD20.2511 może pracować jako:

• zawór odcinający (w połączeniu z SKP15),
• zawór regulacyjny z funkcją odcinania (w połączeniu z SKP25, SKP55 lub SKP75).

Budowa i działanie

• Podwójna konstrukcja odcinająca (V1 / V2) – przeznaczona do realizacji funkcji bezpieczeństwa w układach gazowych.
• Otwarcie po zadziałaniu siłownika SKPx5 – zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika.
• Sitko na wejściu – wbudowane sitko ze stali nierdzewnej chroni zawór, gniazdo i talerz oraz urządzenia za zaworem przed zabrudzeniem (wielkość oczek siatki 0,9 mm).

Montaż i wymagane elementy

• Wymagane siłowniki: zawór musi być wyposażony w 2 siłowniki SKPx5 (dobierane oddzielnie).
• Kołnierze: zawory VGD20 wolno montować tylko w połączeniu z kołnierzami AGF10; do jednego zaworu wymagane są 2 kołnierze AGF10.
• Zalecenie montażowe siłowników: SKP15 montować po stronie wejściowej, a siłownik SKPx5 z wbudowanym regulatorem (SKP25, SKP55 lub SKP75) najlepiej po stronie wyjściowej zaworu.
• Kierunek przepływu: musi być zgodny z kierunkiem strzałki na korpusie zaworu.
• Prace montażowe: montaż oraz wymiana siłownika SKPx5 może nastąpić przy występującym ciśnieniu gazu (zgodnie z instrukcjami producenta).

Dane techniczne (VGD20.2511)

• Klasa zaworu (z SKPx5): A wg EN 161
• Grupa: 2 (EN 161)
• Dopuszczalna temperatura medium: -15…60 °C
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 150 kPa (dla VGD20.2xx)
• Dopuszczalne ciśnienie gazu przeciwnie do kierunku przepływu: 15 kPa
• Objętość między V1/V2: 0,75 l
• Rodzaje gazów: gazy z rodziny 1, 2, 3 oraz powietrze
• Przepływ odniesienia: 25 m³/h powietrza przy Δp = 1 kPa
• Materiał: AlSi10Mg wg DIN 1706
• Warunki pracy (środowisko): -10…60 °C, wilgotność <95% (bez kondensacji), maks. 2000 m n.p.m.

Ważne ograniczenia eksploatacyjne

• Kondensacja w zaworze jest niedozwolona (ryzyko nieprawidłowego działania funkcji bezpieczeństwa).
• Niedozwolone są gazy o stężeniu > 0,1% w przypadku H2S i NH3.
• Do zaworu nie mogą dostać się ciała obce ani zanieczyszczenia, ponieważ może to pogorszyć działanie funkcji odcięcia.

Podsumowanie

Siemens VGD20.2511 to podwójny zawór gazowy 1" z wersją 11 przyłączy z gwintem wewnętrznym, przeznaczony do bezpiecznego odcinania (i – zależnie od doboru siłowników SKPx5 – regulacji z funkcją odcinania) w instalacjach spalania gazu. W połączeniu z dwoma siłownikami SKPx5 spełnia wymagania EN 161 (klasa A), oferując charakterystykę powolnego otwierania i szybkiego zamykania, a wbudowane sitko ze stali nierdzewnej wspiera ochronę armatury i osprzętu przed zanieczyszczeniami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako podwójny zawór gazowy VGD20.2511 w instalacjach gazowych, zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE; zgodność wykazano w odniesieniu do Rozporządzenia (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe.
• Klasa zaworu A zgodnie z EN 161, wyłącznie w połączeniu z kompatybilnym siłownikiem SKPx5.
• Model VGD20.2511 wolno stosować wyłącznie w połączeniu z 2 siłownikami SKPx5.
• Model VGD20.2511 wolno montować wyłącznie w połączeniu z kołnierzami AGF10; do montażu wymagane są 2 kołnierze AGF10.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać urządzenia, nie wykonywać modyfikacji, nie wymieniać części na nieoryginalne i nie ingerować w konstrukcję zaworu. Takie działania mogą spowodować utratę funkcji bezpieczeństwa.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Zawór należy stosować wyłącznie z gazami dopuszczonymi przez producenta. VGD20.2511 jest przystosowany do gazów z rodziny 1, 2, 3 oraz powietrza. Nieodpowiednie gazy lub składniki gazu mogą spowodować utratę funkcji odcinania.
• Gazy o stężeniu powyżej 0,1% H2S i NH3 są niedozwolone. Kondensacja wewnątrz zaworu jest niedopuszczalna, ponieważ może prowadzić do nieprawidłowego działania funkcji bezpieczeństwa.
• Do wnętrza zaworu nie mogą dostać się ciała obce ani zanieczyszczenia. Przed montażem należy zadbać o czystość przewodów i elementów instalacji.
• Kierunek przepływu gazu musi być zgodny z kierunkiem strzałki na korpusie zaworu.
• Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5.
• Należy stosować wyłącznie dopuszczalne położenie montażowe zaworu i siłowników, zgodnie z dokumentacją producenta.
• Połączenia śrubowe oraz szczelność całego układu należy sprawdzić po montażu i po każdej wymianie elementów. Przy wymianie na istniejących kołnierzach należy stosować nowe o-ringi/uszczelnienia zgodnie z dokumentacją producenta.
• Dopuszczalna temperatura medium wynosi od -15°C do +60°C. Dopuszczalne warunki pracy urządzenia: temperatura otoczenia od -10°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu do 2000 m n.p.m.
• Maksymalne dopuszczalne ciśnienie robocze dla VGD20.2511 wynosi 150 kPa. Dopuszczalne ciśnienie gazu w kierunku przeciwnym do kierunku przepływu dla VGD20 wynosi 15 kPa.
• W połączeniu z systemem kontroli zaworów innych producentów możliwość zastosowania należy każdorazowo sprawdzić po stronie instalacji.
• Po osiągnięciu przewidywanej trwałości eksploatacyjnej urządzenie powinno zostać sprawdzone lub wymienione przez upoważniony personel.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane punkty serwisowe producenta.
• Produkt należy utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.
