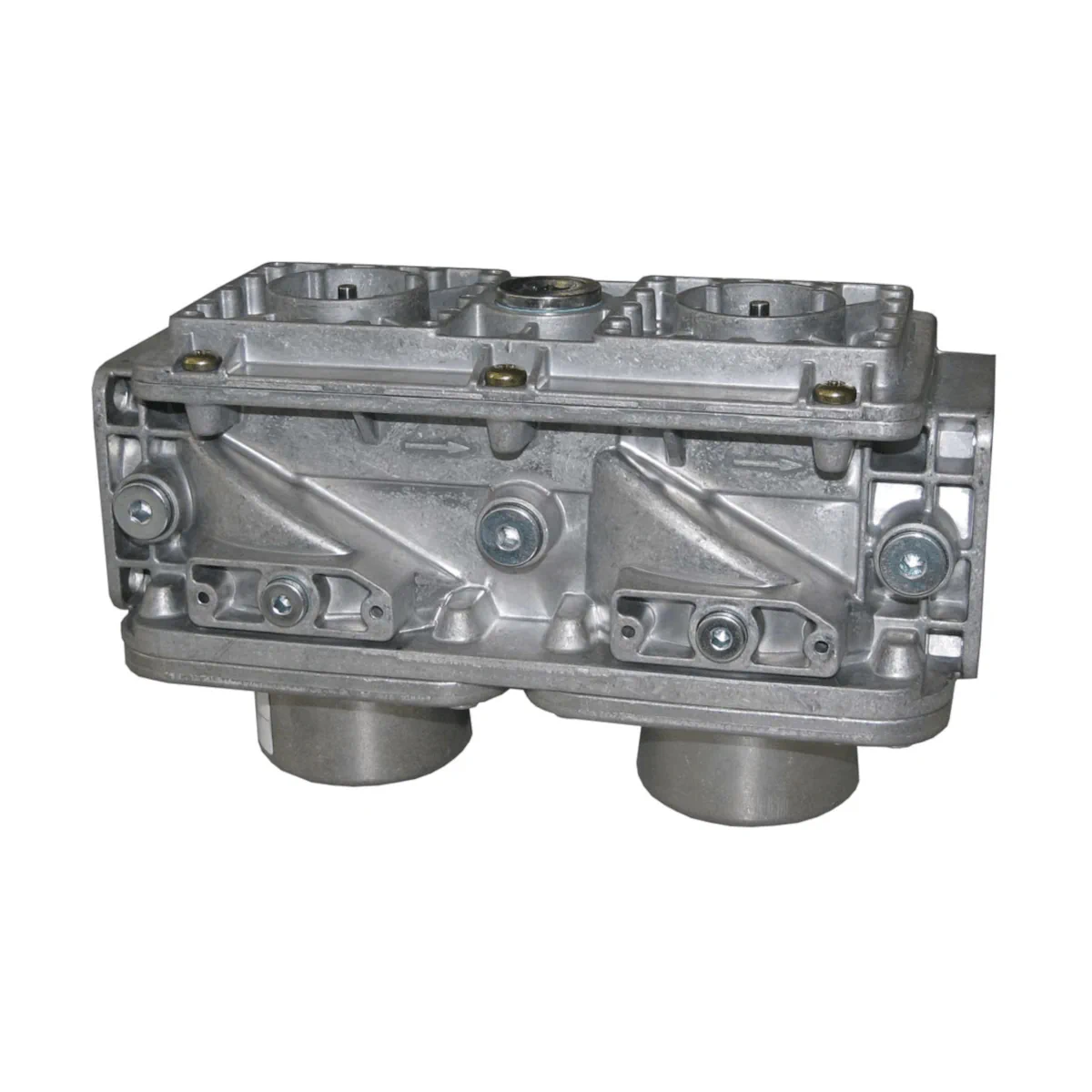

VGD20.4011 Podwójny zawór do gazu, bez kołnierzy przyłączeniowych, 11 otworów przyłączeniowych (6 x 1/4″, 4 x 1/8″, 1 x 3/4″), średnica nominalna 1½″, 150kPa, aluminium

Siemens VGD20.4011 to podwójny zawór gazowy klasy A przeznaczony do montażu w instalacjach gazowych, stosowany przede wszystkim w instalacjach opalania gazem oraz instalacjach gazowych przy palnikach wentylatorowych. Zawór jest normalnie zamknięty i może pracować jako zawór odcinający lub zawór regulacyjny z funkcją odcinania (w zależności od zastosowanego siłownika serii SKPx5). Aby zachować wymagane właściwości bezpieczeństwa, VGD20.4011 musi być wyposażony w 2 siłowniki SKPx5.

Najważniejsze cechy

• Producent: Siemens
• Model: VGD20.4011
• Typ: podwójny zawór gazowy (zawór odcinający bezpieczeństwa w połączeniu z SKPx5)
• Klasa zaworu (z SKPx5): A zgodnie z EN 161 (z wyjątkiem zastosowania z SAX31)
• Grupa: 2 (EN 161)
• Rodzaj gazów: gazy z rodziny 1, 2, 3 oraz powietrze
• Średnica przyłącza: 1 ½"
• Przepływ (powietrze) przy Δp = 1 kPa: 85 m³/h
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 150 kPa
• Objętość między V1/V2: 0,75 l
• Dopuszczalna temperatura medium: -15…60°C
• Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu: 15 kPa
• Sito na wejściu: zamontowane, wielkość oczek siatki 0,9 mm
• Materiał: AlSi10Mg wg DIN 1706
• Funkcja czasowa (z SKPx5): zawór otwiera się powoli i zamyka się szybko

Zastosowanie

VGD20.4011 nadaje się przede wszystkim do zastosowań w technice palnikowej:

• instalacje opalania gazem,
• instalacje gazowe przy palnikach wentylatorowych.

W zależności od zastosowanego siłownika SKPx5, zawór może pełnić funkcję:

• zaworu odcinającego (w połączeniu z SKP15),
• zaworu regulacyjnego z funkcją odcinania (w połączeniu z SKP25, SKP55 lub SKP75).

Współpraca z siłownikami (wymagane)

• Wymagane wyposażenie: 2 × siłownik SKPx5 (siłowniki pakowane osobno)
• SKP15: OTW/ZAMKN
• SKP25: OTW/ZAMKN z regulacją stałego ciśnienia / regulacją równego ciśnienia
• SKP25.7 z SQS37: OTW/ZAMKN z regulacją ciśnienia oraz wartością zadaną zmienną przy pomocy sygnału elektrycznego
• SKP55: OTW/ZAMKN z regulacją różnic ciśnień (wejście sygnału: różnica ciśnień)
• SKP75: OTW/ZAMKN z regulacją stosunku (wejście sygnału: ciśnienie statyczne)

Montaż i wskazówki instalacyjne

• Kołnierze: zawory serii VGD20 wolno montować wyłącznie w połączeniu z kołnierzami AGF10.
• Wymagane kołnierze do VGD20.4011: 2 × AGF10.40 (Rp 1 ½").
• Kierunek przepływu: musi być zgodny ze strzałką na korpusie zaworu.
• Stan spoczynkowy: zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5.
• Zalecenie: zastosowanie siłownika SKPx5.xx1xx do sygnalizowania pozycji zamkniętej odpowiedniego zaworu.
• Rozmieszczenie siłowników: siłownik SKP15 montować po stronie wejściowej, a siłownik SKPx5 z wbudowanym regulatorem (SKP25/SKP55/SKP75) najlepiej po stronie wyjściowej.
• Impuls ciśnienia: dla SKP25 przewód impulsowy może być podłączony w zaworze bezpośrednio do wyjścia; dla SKP75 przewód impulsowy należy podłączyć do przewodu gazowego za zaworem w odległości 3–5 × DN na prostym odcinku.
• Czystość instalacji: do zaworu nie mogą dostać się ciała obce ani zanieczyszczenia (ryzyko nieprawidłowego działania funkcji odcięcia).
• Kondensacja: kondensacja w zaworze jest niedozwolona (ryzyko utraty funkcji bezpieczeństwa).

Informacje do zamówienia

W zamówieniu należy podać typ podwójnego zaworu gazowego. Siłowniki oraz kołnierze są pakowane osobno.

• 1 × VGD20.4011
• 2 × SKPx5 (dobór wariantu zależnie od wymaganej funkcji)
• 2 × AGF10.40

Akcesoria (do zamówienia osobno)

• Kołnierz AGF10.40 (BPZ:AGF10.40) – Rp 1 ½", długość 26 mm, masa 261 g
• Zestaw uszczelnień AGA66 (BPZ:AGA66) – między SKPx5 a VGD20; do podwyższenia klasy ochrony z IP54 na IP65
• Detektory ciśnienia QPLx5 – do monitorowania ciśnienia gazu lub powietrza (QPL15 z o-ringiem lub QPL25 z przyłączem ¼")

Dane techniczne

• Klasa zaworu (z SKPx5): A wg EN 161 (z wyjątkiem zastosowania z SAX31)
• Grupa: 2 (EN 161)
• Średnica przyłącza: 1 ½"
• Przepływ (powietrze) przy Δp = 1 kPa: 85 m³/h
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 150 kPa
• Objętość między V1/V2: 0,75 l
• Dopuszczalna temperatura medium: -15…60°C
• Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu: 15 kPa
• Rodzaj gazów: gazy z rodziny 1, 2, 3 oraz powietrze
• Sito: zamontowane, wielkość oczek siatki 0,9 mm
• Materiał: AlSi10Mg wg DIN 1706
• Wysokość ustawienia: maks. 2000 m n.p.m.
• Warunki pracy (EN 60721-3-3): klasa 3K5 / 3M2, -10…60°C, wilgotność <95% r.h.
• Warunki transportu (EN 60721-3-2): klasa 2K2 / 2M2, -15…60°C, wilgotność <95% r.h.
• Warunki składowania (EN 60721-3-1): klasa 1K3 / 1M2, -20…60°C, wilgotność <95% r.h.

Podsumowanie

VGD20.4011 to podwójny zawór gazowy Siemens o przyłączu 1 ½" i przepływie 85 m³/h (powietrze, Δp = 1 kPa), przeznaczony do bezpiecznego odcinania oraz – w zależności od zastosowanego siłownika – regulacji przepływu gazu w instalacjach palnikowych. Wymaga zastosowania 2 siłowników SKPx5 oraz montażu z kołnierzami AGF10, zapewniając klasę zaworu A wg EN 161 przy zachowaniu zasad montażu i eksploatacji (w tym bezwzględnego zakazu kondensacji w zaworze).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i podlega Rozporządzeniu (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe.
• Zawór spełnia wymagania normy DIN EN 13611. Klasa zaworu A zgodnie z EN 161 jest osiągana wyłącznie w połączeniu z odpowiednim siłownikiem SKPx5.
• Model VGD20.4011 jest podwójnym zaworem gazowym do instalacji gazowych i może być stosowany wyłącznie z 2 siłownikami SKPx5, zgodnie z dokumentacją producenta.
• Montaż, instalacja, uruchomienie, wymiana i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel specjalistyczny, z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa.
• Nie otwierać obudowy zaworu, nie modyfikować produktu i nie wymieniać części poza zakresem przewidzianym przez producenta. Jakiekolwiek manipulacje, otwieranie lub zmiany w wersji oryginalnej są wykonywane na własną odpowiedzialność i ryzyko.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych. Funkcje bezpieczeństwa mogły ulec pogorszeniu.
• Stosować wyłącznie z odpowiednimi gazami. Nieodpowiednie gazy lub składniki gazu mogą spowodować utratę zabezpieczającej funkcji odcięcia.
• Do wnętrza zaworu nie mogą dostać się ciała obce, zabrudzenia ani wióry. Zanieczyszczenia mogą spowodować nieprawidłowe działanie zabezpieczającej funkcji odcięcia.
• Niedozwolone są gazy o stężeniu >0,1% H2S i NH3 oraz kondensacja w zaworze. Może to spowodować utratę funkcji bezpieczeństwa i nieprawidłowe działanie urządzenia.
• Przestrzegać właściwego kierunku przepływu gazu zgodnego ze strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę zaworu.
• Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5. Montaż należy wykonywać wyłącznie w dopuszczalnym położeniu montażowym siłowników SKPx5, zgodnie z dokumentacją producenta.
• Model VGD20.4011 wolno montować tylko w połączeniu z kołnierzami AGF10. Do montażu wymagane są 2 kołnierze AGF10 oraz prawidłowo zamontowane o-ringi/uszczelnienia między AGF10 a VGD.
• Przed montażem należy najpierw zamontować kołnierze AGF10 na rurach, a następnie oczyścić elementy przed zamontowaniem zaworu, aby zapobiec przedostaniu się wiórów do wnętrza urządzenia.
• Połączenia śrubowe należy sprawdzić pod kątem prawidłowego zamocowania, a po montażu skontrolować szczelność zaworu i wszystkich podłączonych komponentów.
• W przypadku działania wilgoci z zewnątrz zaleca się zastosowanie zestawu uszczelek AGA66 zwiększającego klasę ochrony z IP54 do IP65.
• Dopuszczalna temperatura medium wynosi od -15 do +60°C. Należy eksploatować produkt wyłącznie w warunkach środowiskowych określonych przez producenta.
• Maksymalne dopuszczalne ciśnienie robocze dla VGD20.4011 wynosi 150 kPa. Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu wynosi 15 kPa. Przekroczenie dopuszczalnych wartości może prowadzić do nieprawidłowego działania urządzenia.
• Po każdej wymianie należy sprawdzić sprawność oraz wewnętrzną i zewnętrzną szczelność zaworu.
• Naprawy podwójnych zaworów gazowych Siemens mogą być wykonywane wyłącznie w punktach serwisowych Siemens.
• Po osiągnięciu przewidywanej trwałości eksploatacyjnej urządzenie powinno zostać sprawdzone lub wymienione przez upoważniony personel.
• Produkt należy utylizować zgodnie z miejscowymi i aktualnie obowiązującymi przepisami prawa.
