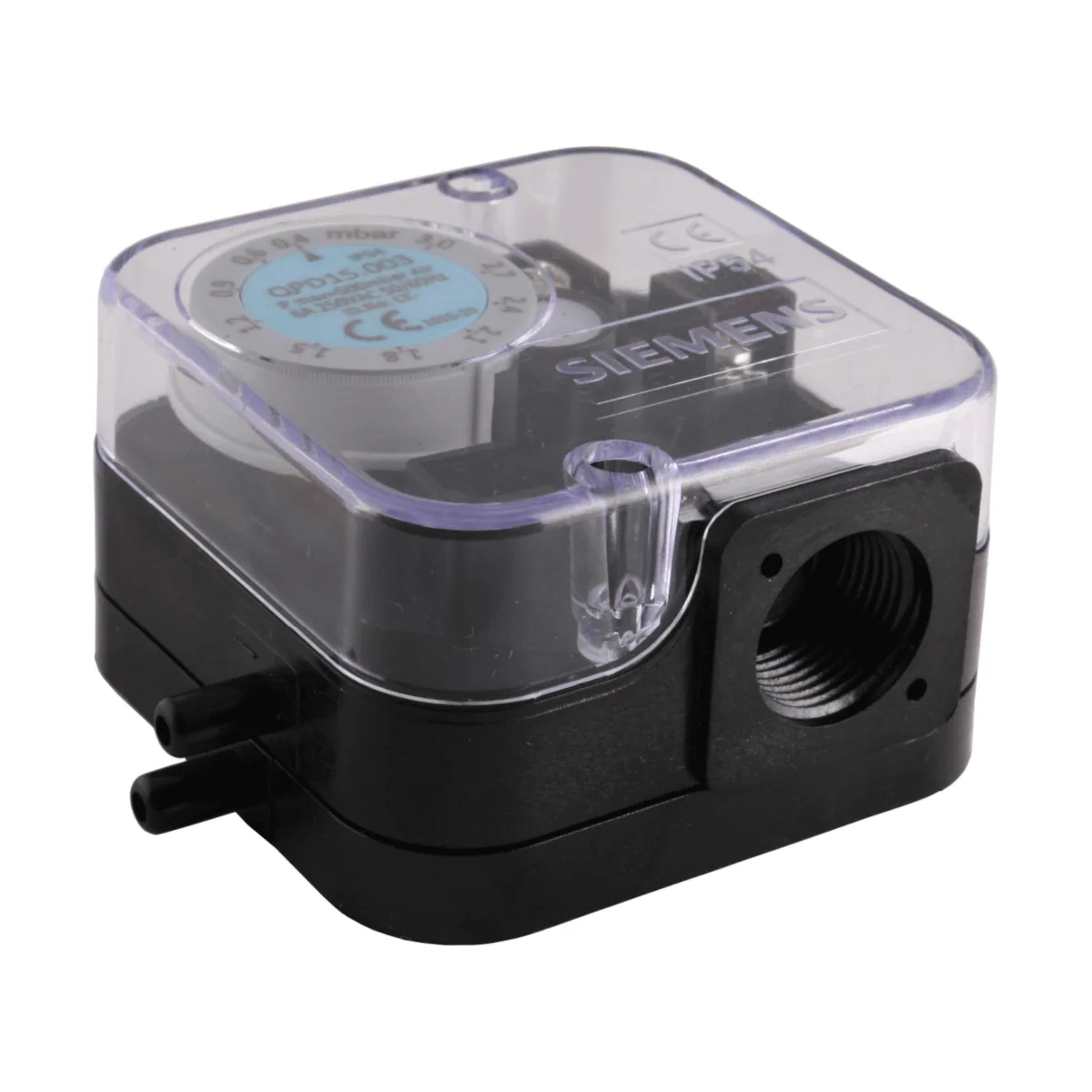

QPD15.050 Detektor ciśnienia powietrza w urządzeniach opalanych olejem lub gazem, 0,25..5kPa

QPD15.050 to detektor różnicy ciśnienia powietrza firmy Siemens, przeznaczony do monitorowania ciśnienia i przepływu powietrza. Przy spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzroście powyżej ustawionej wartości maksymalnej następuje rozłączenie lub przełączenie podłączonego obwodu. Model QPD15.050 posiada ustawiany punkt przełączania w zakresie 0,25…5 kPa i automatyczne resetowanie.

Najważniejsze cechy

• Producent: Siemens
• Model: QPD15.050
• Typ urządzenia: detektor różnicy ciśnienia / czujnik ciśnienia do powietrza (styk przełączny)
• Medium: powietrze
• Zakres ciśnienia pracy (nastawa): 0,25…5 kPa
• Różnica przełączania: 0,2 kPa
• Ustawienie fabryczne: 0,5 kPa
• Ciśnienie robocze ciągłe: maks. 50 kPa
• Dozwolone ciśnienie robocze: 50 kPa
• Stopień ochrony: IP54
• Klasa ochronności: II
• Waga: ok. 142 g
• Odchyłka ciśnienia przełączania: ±15% (w odniesieniu do wartości zadanej ze skali; pionowa pozycja membrany)
• Automatyczne resetowanie
• Obudowa: wytrzymałe tworzywo sztuczne

Zastosowanie

QPD15.050 jest przeznaczony do monitorowania ciśnienia lub przepływu powietrza, w szczególności w urządzeniach spalających paliwo olejowe lub gazowe (np. palniki, kotły, piece). Urządzenie może pracować jako czujnik ciśnienia bezwzględnego lub różnicy ciśnienia.

Funkcje i działanie

Ustawianie punktu przełączania

• Punkt przełączania (wartość zadaną) ustawia się pokrętłem regulacyjnym ze skalą znajdującym się pod osłoną.
• Aby zwiększyć ustawione ciśnienie: przekręcić pokrętło w prawo.
• Aby zmniejszyć ustawione ciśnienie: przekręcić pokrętło w lewo.
• Punkt przełączania należy sprawdzić w aplikacji względem rzeczywistego ciśnienia przełączania i w razie potrzeby wyregulować (uwzględniając kierunek wzrostu/spadku ciśnienia).
• Punkty przełączania muszą zostać ustawione i sprawdzone po montażu w pozycji montażowej.

Praca jako detektor ciśnienia minimalnego lub maksymalnego

• Detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Podłączenie elektryczne

• Zaciski: 1 – NC, 2 – NO, 3 – COM
• Napięcie przełączania: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd przełączania (AC): maks. 6 A przy cosφ = 1; maks. 2 A przy cosφ = 0,6; min. 20 mA
• Prąd przełączania (DC): maks. 1 A; min. 20 mA

Montaż i podłączenie pneumatyczne

• Położenie montażowe: w poziomie lub w pionie, lecz nie dołem do góry (skala nie może być skierowana w dół), ponieważ może to wpływać na punkt przełączania, zwłaszcza przy niskich nastawach.
• Detektor podłącza się przewodami elastycznymi; zalecana średnica wewnętrzna węża: < 5 mm.
• Należy skontrolować szczelność połączeń i zastosować środki zapobiegające zabrudzeniu przyłącza ciśnieniowego (np. sitko lub filtr).
• Przy ciśnieniu > 5 kPa należy podjąć środki zapobiegające zsunięciu się węży oraz unikać ich zaginania.
• Dławnica kablowa: M20 (montowana przez instalatora; brak w zestawie). Wymiary dławnicy: M20x1,5.

Warunki pracy i trwałość

• Temperatura pracy: -15…+60°C
• Temperatura składowania / transportu: -20…+80°C
• Wilgotność: <95% wilg. wzgl. (składowanie / transport / praca)
• Wysokość montażu: maks. 2000 m n.p.m.
• Wskazówka eksploatacyjna: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody.
• Trwałość znamionowa: 50 000 cykli (PSD-M); zalecana wymiana po przekroczeniu 50 000 cykli lub po upływie 10 lat użytkowania; ponowny montaż nie jest zalecany.

Wymiary

• Wymiary obudowy: 72 × 72 mm
• Wysokość: 43,8 mm
• Rozstaw (część dolna): 53,6 × 53,6 mm

Podsumowanie

Siemens QPD15.050 to kompaktowy detektor do powietrza z regulowanym progiem przełączania 0,25…5 kPa, przeznaczony do monitorowania ciśnienia i przepływu w aplikacjach (m.in. w urządzeniach spalających paliwo olejowe i gazowe). Obudowa o klasie ochronności II i stopniu ochrony IP54, przełączanie na zestykach COM/NO/NC oraz automatyczne resetowanie sprawiają, że jest to praktyczne rozwiązanie do układów zabezpieczeń i sterowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zgodność produktu potwierdzono na podstawie norm: EN 1854:2010, EN 13611 oraz EN 60730-2-6:2016+A1:2020.
• Urządzenie elektryczne w klasie ochronności II, stopień ochrony IP54. Montaż, podłączenie, regulację i serwis należy wykonywać wyłącznie przez upoważniony, wykwalifikowany personel oraz zgodnie z obowiązującymi przepisami krajowymi i dokumentacją producenta.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego poprzez rozłączenie wszystkich biegunów oraz zabezpieczyć instalację przed przypadkowym ponownym załączeniem. Brak odłączenia grozi porażeniem prądem elektrycznym.
• Nie otwierać zaplombowanych lub zamkniętych nitami części urządzenia, nie ingerować w konstrukcję i nie modyfikować presostatu. Niedozwolone ingerencje mogą spowodować utratę funkcji bezpieczeństwa i nieprawidłową pracę urządzenia.
• Urządzenia, które uległy upadkowi lub silnemu uderzeniu, nie wolno uruchamiać, nawet jeśli nie wykazują widocznych uszkodzeń. Wstrząs może pogorszyć działanie funkcji bezpieczeństwa.
• Nie stosować urządzenia w atmosferze zawierającej gazy palne lub wybuchowe.
• Produkt QPD15.050 jest przeznaczony do powietrza. Nie należy stosować go do innych mediów niż przewidziane przez producenta.
• Model QPD15.050 należy montować wyłącznie w pozycji poziomej lub pionowej; niedopuszczalny jest montaż w pozycji wiszącej ani ze skalą skierowaną w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania, zwłaszcza przy niskich nastawach ciśnienia.
• Po zamontowaniu urządzenia należy ustawić i sprawdzić punkt przełączania w rzeczywistej pozycji montażowej. Punkt przełączania należy zweryfikować w aplikacji względem rzeczywistego ciśnienia przełączania i w razie potrzeby skorygować nastawę, uwzględniając kierunek wzrostu lub spadku ciśnienia.
• Należy sprawdzić szczelność połączeń i zastosować środki zapobiegające zablokowaniu przyłączy ciśnieniowych przez zanieczyszczenia instalacji, np. drobną siatkę lub filtr.
• Urządzenie należy podłączać za pomocą elastycznych przewodów. Należy unikać załamywania węży. Przy ciśnieniu powyżej 5 kPa przewody ciśnieniowe muszą być zabezpieczone przed zsunięciem się z króćców, np. opaskami zaciskowymi.
• Podczas montażu należy stosować odpowiednie elementy mocujące zgodnie z dokumentacją producenta. Dla zachowania stopnia ochrony IP54 wymagane jest użycie 4 śrub mocujących oraz odpowiedniego dławika kablowego M20x1,5.
• Należy przestrzegać dopuszczalnych parametrów elektrycznych i roboczych dla modelu QPD15.050, w szczególności: napięcie przełączania do 250 V AC lub 24...48 V DC, praca ciągła przy ciśnieniu do 50 kPa, zakres roboczy 0,25...5 kPa.
• Nie dopuszczać do kondensacji, oblodzenia ani przedostania się wody do wnętrza urządzenia. Takie warunki są niedozwolone i mogą prowadzić do uszkodzenia produktu lub nieprawidłowego działania.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -15 do +60 °C, wilgotność poniżej 95% r.h., wysokość instalacji maks. 2000 m n.p.m.
• Presostat należy wymienić po przekroczeniu projektowanej trwałości 50 000 cykli rozruchu palnika lub po 10 latach użytkowania licząc od daty produkcji, a także przy wymianie innych elementów doprowadzających powietrze. Nie zaleca się ponownego montażu używanego urządzenia.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
