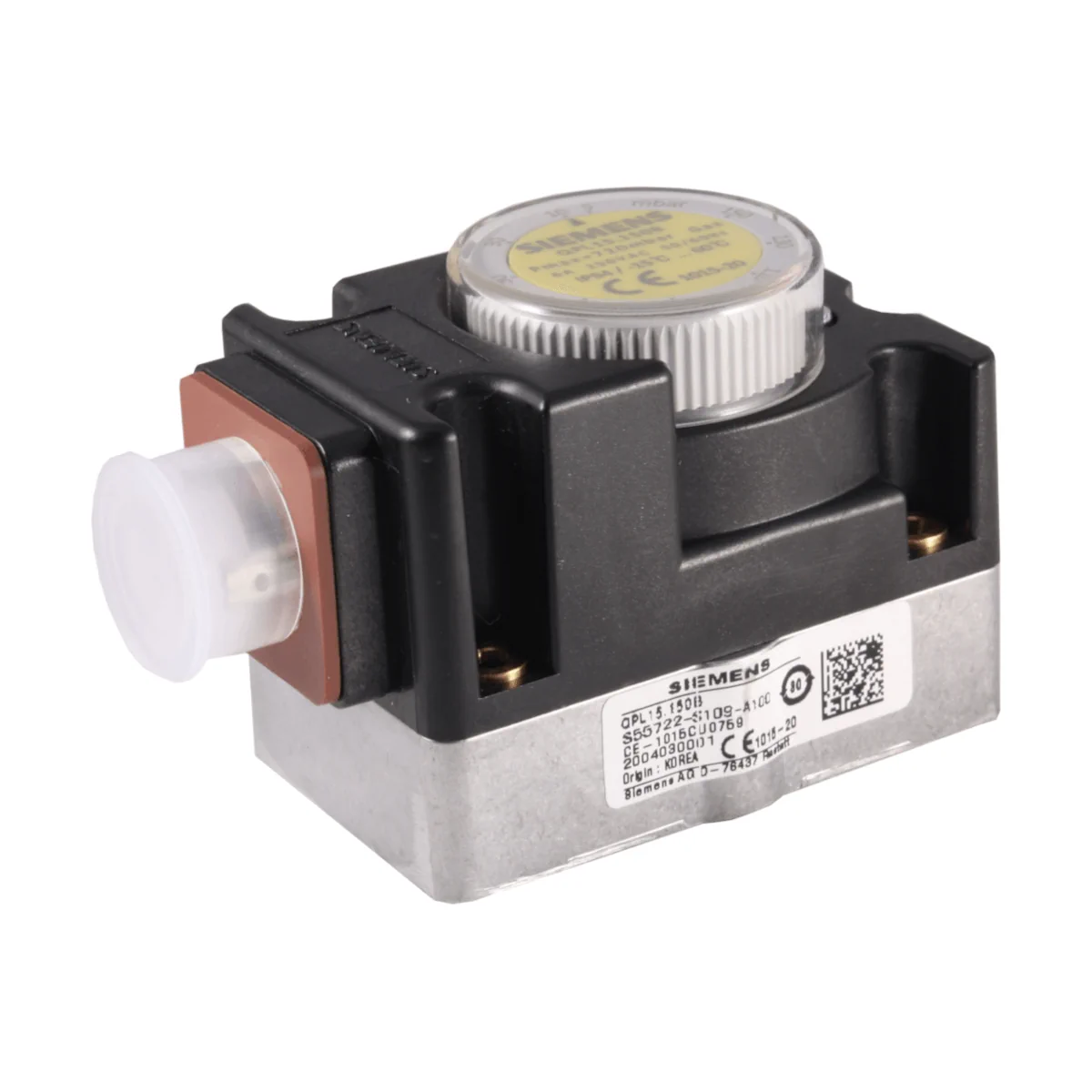

QPL15.003B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 0,1..0,3kPa, przyłącze - pierścień

Siemens QPL15.003B to kompaktowy detektor ciśnienia przeznaczony do monitorowania ciśnienia gazu lub powietrza w armaturze gazowej urządzeń spalających paliwa gazowe (np. palników). Urządzenie może pracować jako detektor ciśnienia minimalnego lub maksymalnego – gdy ciśnienie spadnie poniżej lub wzrośnie powyżej nastawionej wartości, następuje rozłączenie / przełączenie podłączonego obwodu. Wersja QPL15 jest wykonaniem do montażu z użyciem o-ringu (o-ring i śruby samoformujące są w komplecie).

Najważniejsze cechy

• Producent: Siemens
• Model: QPL15.003B
• Typ: kompaktowy detektor (presostat) do monitorowania ciśnienia gazu lub powietrza
• Funkcja: detektor ciśnienia minimalnego lub maksymalnego (przełączny styk COM/NC/NO)
• Zakres ciśnienia pracy (nastawa): 0,1…0,3 kPa
• Różnica przełączania: 0,1 kPa
• Ustawienie fabryczne: 0,1 kPa
• Resetowanie: automatyczne
• Stopień ochrony obudowy: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Montaż: poziomy lub pionowy, ale nie pokrętłem w dół

Zastosowanie

• Monitorowanie ciśnienia powietrza lub gazu w armaturze gazowej urządzeń spalających paliwa gazowe (palników gazowych).
• Może pracować jako detektor ciśnienia minimalnego lub detektor ciśnienia maksymalnego (w zależności od sposobu podłączenia styków).
• Przeznaczony do gazów z grupy 1 / 2 / 3 wg EN 437:2018, przy czym wg danych technicznych: < 1% H₂ oraz < 1% NH₃.

Funkcje i działanie

Ustawianie punktu przełączania

• Punkt przełączania ustawia się pokrętłem ze skalą znajdującym się pod osłoną.
• Aby zwiększyć wartość ciśnienia: przekręcić pokrętło w prawo.
• Aby zmniejszyć wartość ciśnienia: przekręcić pokrętło w lewo.
• Po nastawie osłonę należy założyć i zabezpieczyć, aby ograniczyć możliwość przestawienia przez osoby nieupoważnione.

Praca jako detektor minimalny lub maksymalny

• Detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej wartości ustawionej, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej wartości ustawionej, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Podłączenie elektryczne

• Zestyki przełączające: COM (3), NC (1), NO (2).
• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd łączeniowy:
  • AC (skuteczne) maks. 6 A przy cosφ = 1
  • AC (skuteczne) maks. 2 A przy cosφ = 0,6
  • AC (skuteczne) min. 20 mA
  • DC maks. 1 A
  • DC min. 20 mA

Akcesorium (opcjonalnie)

• Wtyczka połączeniowa: AGA65 (BPZ:AGA65)
• Standard wtyczki: DIN EN 175301-803-A
• Zakres średnicy przewodu: ø 4,5…11 mm
• Maks. przekrój żył: 1,5 mm²

Dane techniczne (QPL15.003B)

• Zakres ciśnienia pracy (nastawa): 0,1…0,3 kPa
• Różnica przełączania: 0,1 kPa
• Ustawienie fabryczne: 0,1 kPa
• Ciśnienie robocze ciągłe: maks. 72 kPa
• Odchyłka ciśnienia przełączania: ±15% (w odniesieniu do wartości zadanej ze skali), dla pionowej pozycji membrany
• Położenie montażowe: poziomo lub pionowo, lecz nie pokrętłem w dół
• Stopień ochrony: IP54
• Masa: ok. 155 g
• Warunki pracy: -15…+60°C; wilgotność <95% wilg. wzgl.; wysokość maks. 2000 m n.p.m.
• Transport / składowanie: -20…+80°C; wilgotność <95% wilg. wzgl.
• Odporność mechaniczna: wibracje wg IEC 60068-2-6:2008 (10 m/s²), udary wg IEC 60068-2-27:2021 (100 m/s²)
• Wykonanie: obudowa z wytrzymałego tworzywa sztucznego z podstawą z ciśnieniowego odlewu aluminium

Montaż

• Wersja QPL15: montaż z użyciem o-ringu (o-ring i śruby samoformujące w komplecie).
• QPLx5 można montować w poziomie lub w pionie, lecz nie dołem do góry (skala/pokrętło nie może być skierowane w dół) – może to mieć niewielki wpływ na punkt przełączania.
• Króciec do pomiaru ciśnienia w QPLx5 można otworzyć kluczem imbusowym 3 mm.
• W celu uniknięcia zablokowania przyłącza ciśnieniowego wskutek zabrudzenia w instalacji należy zastosować odpowiednie środki zapobiegawcze (np. sitko dokładne lub filtr).

Serwis i trwałość

• Zalecana wymiana po przekroczeniu 50 000 cykli lub po 10 latach użytkowania (od daty produkcji).
• W razie wymiany zaworu zaleca się wymianę również QPLx5; nie zaleca się ponownego montażu.

Podsumowanie

Siemens QPL15.003B to kompaktowy detektor ciśnienia o zakresie nastawy 0,1…0,3 kPa, zaprojektowany do monitorowania ciśnienia gazu lub powietrza w aplikacjach palnikowych. Regulowany punkt przełączania, automatyczne resetowanie, stopień ochrony IP54 oraz możliwość pracy jako detektor minimalny lub maksymalny czynią go praktycznym rozwiązaniem dla układów bezpieczeństwa i kontroli ciśnienia w armaturze gazowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE oraz rozporządzenia (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe.
• Zgodność produktu wykazano na podstawie norm EN 1854 oraz EN 60730-2-6.
• Urządzenie posiada zgodność EAC.
• Urządzenie zawiera elementy elektryczne i elektroniczne, dlatego nie może być utylizowane wraz z odpadami komunalnymi. Należy przestrzegać obowiązujących przepisów miejscowych dotyczących utylizacji.
• Kompaktowy detektor ciśnienia QPL15.003B jest przeznaczony do monitorowania ciśnienia gazu lub powietrza w armaturze gazowej urządzeń spalających paliwa gazowe. Produkt należy stosować wyłącznie zgodnie z dokumentacją producenta i przewidzianym zastosowaniem.
• Wszystkie czynności związane z montażem, instalacją, podłączeniem, regulacją i serwisem muszą być wykonywane wyłącznie przez specjalistyczny, upoważniony personel.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać obudowy detektora, dokonywać manipulacji ani modyfikacji urządzenia. Takie działania są niedozwolone i mogą spowodować utratę funkcji bezpieczeństwa oraz zagrożenie dla użytkownika i instalacji.
• Po upadku lub uderzeniu detektor QPL15.003B nie może być dalej użytkowany, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Nie używać urządzenia w otoczeniu łatwopalnym lub wybuchowym, ponieważ istnieje niebezpieczeństwo pożaru lub wybuchu.
• Urządzenie należy instalować zgodnie z obowiązującymi przepisami krajowymi oraz dokumentacją producenta.
• Po montażu należy skontrolować szczelność połączeń rurowych. W celu uniknięcia zablokowania przyłącza ciśnieniowego przez zabrudzenia należy zastosować odpowiednie środki zapobiegawcze, np. sitko dokładne lub filtr.
• Model QPL15.003B można montować poziomo lub pionowo, lecz nie dołem do góry. Skala nie może być skierowana w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• Urządzenie należy chronić przed zroszeniem, oblodzeniem i dostaniem się wody. Stopień ochrony obudowy wynosi IP54, jednak niewłaściwe warunki pracy mogą spowodować uszkodzenie urządzenia lub nieprawidłowe działanie.
• Przy ustawianiu punktu przełączania należy zdjąć osłonę, dokonać regulacji zgodnie ze skalą, a następnie ponownie założyć i zabezpieczyć osłonę, aby chronić nastawę przed przestawieniem przez osoby nieupoważnione.
• Punkt przełączania należy sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania i w razie potrzeby wyregulować, uwzględniając kierunek wzrostu lub spadku ciśnienia.
• W razie uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. W zastosowaniach, w których ciśnienie zasilania gazu może przekroczyć 60 kPa, należy przewidzieć środki ograniczające wyciek gazu odpowiednio do ilości powietrza maks. 70 l/h. Egzemplarze z uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W razie wymiany zaworu współpracującego należy wymienić również detektor QPL15.003B. Nie zaleca się ponownego montażu urządzenia, nawet z nowymi uszczelkami w zaworze.
• Ze względu na trwałość znamionową detektor należy wymienić po wykonaniu ponad 50 000 cykli lub po upływie 10 lat użytkowania, licząc od daty produkcji podanej na tabliczce znamionowej.
• Model QPL15.003B jest urządzeniem klasy ochronności II. Należy stosować wyłącznie w granicach parametrów znamionowych producenta, w tym dla zakresu ciśnienia pracy 0,1…0,3 kPa i maksymalnego ciągłego ciśnienia roboczego 72 kPa.
• Urządzenie jest przeznaczone do pracy w temperaturze od -15°C do +60°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m. Przekroczenie dopuszczalnych warunków otoczenia może spowodować nieprawidłową pracę lub uszkodzenie produktu.
