QPL25.150B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 0,5..15kPa, przyłącze - gwint ¼″

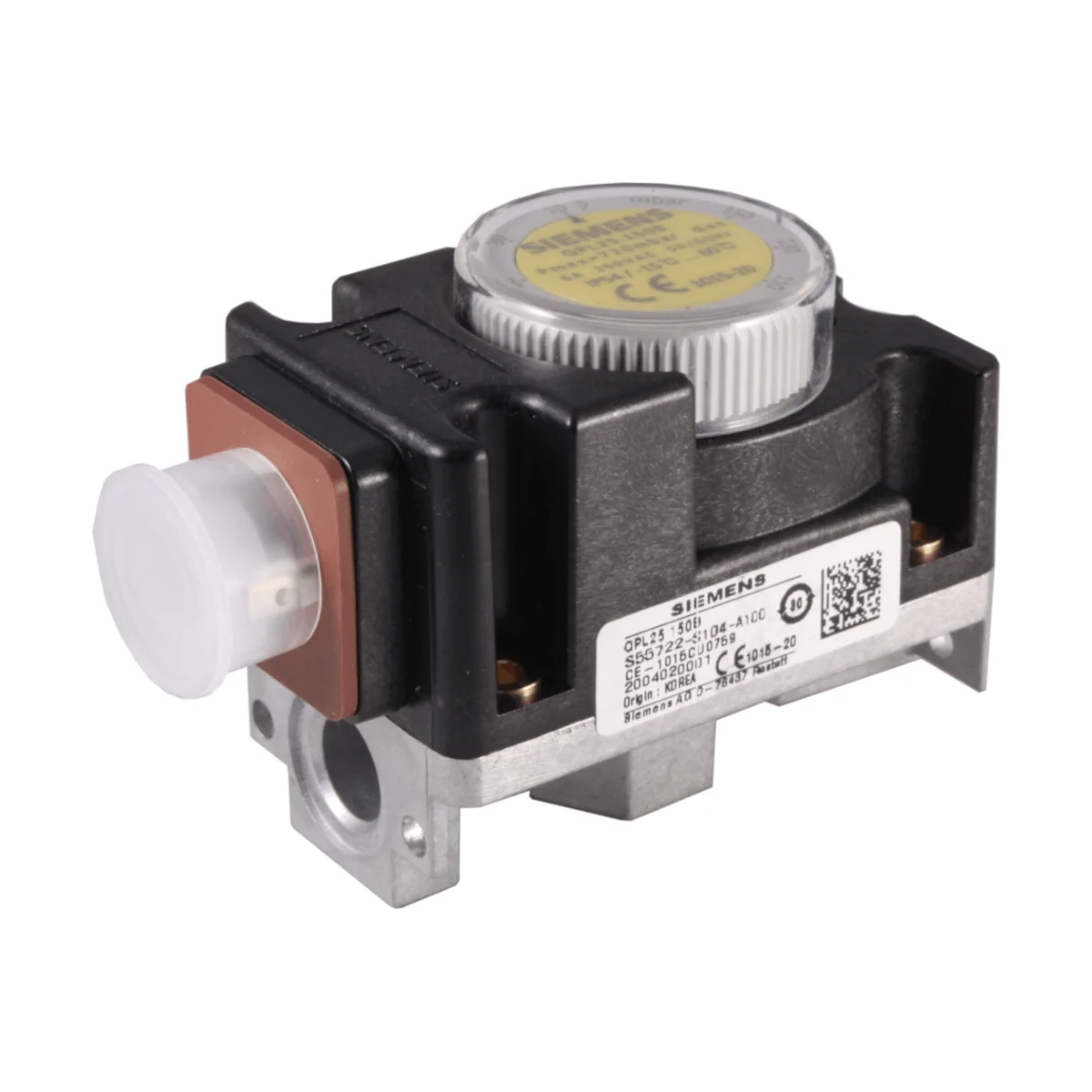

Siemens QPL25.150B to kompaktowy detektor (wyłącznik) ciśnienia do monitorowania ciśnienia gazu lub powietrza w aplikacjach palnikowych. Urządzenie nadzoruje ustawiony punkt przełączania i w przypadku spadku ciśnienia poniżej wartości minimalnej lub wzrostu ciśnienia powyżej wartości maksymalnej powoduje rozłączenie lub przełączenie podłączonego obwodu. Model QPL25.150B ma nastawny zakres 0,5…15 kPa i jest wersją z automatycznym resetowaniem.

Najważniejsze cechy

• Producent: Siemens
• Model: QPL25.150B
• Typ: kompaktowy detektor ciśnienia (monitor/wyłącznik ciśnienia) z automatycznym resetowaniem
• Monitorowane medium: gaz lub powietrze
• Zastosowanie: monitoring ciśnienia powietrza lub gazu w armaturze gazowej urządzeń spalających paliwa gazowe (palniki gazowe)
• Funkcja w instalacji: detektor ciśnienia minimalnego lub maksymalnego (w zależności od sposobu wykorzystania styków)
• Zakres nastawy (ciśnienie pracy): 0,5…15 kPa
• Różnica przełączania: 0,6 kPa
• Ustawienie fabryczne: 1,0 kPa
• Maks. ciśnienie robocze ciągłe: 72 kPa
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Masa: ok. 143 g

Zastosowanie

• Do monitorowania ciśnienia powietrza lub gazu w układach palnikowych i armaturze gazowej urządzeń spalających paliwa gazowe.
• Może pracować jako detektor ciśnienia minimalnego lub detektor ciśnienia maksymalnego.
• Przeznaczony do gazów z grupy 1 / 2 / 3 wg EN 437:2018 oraz (zgodnie z danymi producenta) mediów z zawartością < 1% H₂ i < 1% NH₃.

Funkcje i działanie

Detekcja ciśnienia minimalnego / maksymalnego

QPL25.150B posiada styki przełączające COM / NO / NC. Zadziałanie następuje po przekroczeniu ustawionego punktu przełączania (z uwzględnieniem różnicy przełączania).

• Jako detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie styku NO oraz zamknięcie styku NC.
• Jako detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie styku NC oraz zamknięcie styku NO.

Automatyczne resetowanie

• Seria QPLx5 (w tym QPL25.150B) pracuje z automatycznym resetowaniem.
• Punkt przełączania jest ustawiany pokrętłem regulacyjnym ze skalą znajdującym się pod osłoną.

Ustawianie punktu przełączania

• W celu ustawienia punktu przełączania należy zdjąć osłonę.
• Aby zwiększyć ciśnienie przełączania, pokrętło ze skalą należy przekręcić w prawo.
• Aby zmniejszyć ciśnienie przełączania, pokrętło należy przekręcić w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę w celu ochrony przed nieupoważnioną zmianą nastawy.
• Punkt przełączania należy sprawdzić w aplikacji względem rzeczywistego spodziewanego ciśnienia przełączania i w razie potrzeby skorygować, uwzględniając kierunek wzrostu/spadku ciśnienia.

Podłączenie elektryczne

• Styki: COM, NO, NC (styk przełączający).
• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V.
• Prąd łączeniowy:
  • AC (skuteczne) maks. 6 A przy cosφ 1
  • AC (skuteczne) maks. 2 A przy cosφ 0,6
  • AC (skuteczne) min. 20 mA
  • DC maks. 1 A
  • DC min. 20 mA

Dane techniczne (QPL25.150B)

• Zakres ciśnienia pracy (nastawa): 0,5…15 kPa
• Różnica przełączania: 0,6 kPa
• Ustawienie fabryczne: 1,0 kPa
• Maks. ciśnienie robocze ciągłe: 72 kPa
• Odchyłka ciśnienia przełączania: ±15% w odniesieniu do wartości zadanej (skala), przy pionowej pozycji membrany
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Położenie montażowe: poziomo lub pionowo, lecz nie pokrętłem w dół (skala nie może być skierowana w dół)
• Warunki pracy: -15…+60°C; wilgotność <95% r.h.
• Transport / składowanie: -20…+80°C; wilgotność <95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Odporność na wibracje: IEC 60068-2-6:2008 (10 m/s²)
• Odporność na udary: IEC 60068-2-27:2021 (100 m/s²)
• Masa: ok. 143 g
• Wykonanie: obudowa z wytrzymałego tworzywa sztucznego z podstawą z ciśnieniowego odlewu aluminium

Montaż

• Typ przyłącza (QPL25): montaż na złączce gwintowanej ISO 1/4" (Rp1/4").
• Maks. moment dokręcenia: 2,3 Nm.
• QPL25.150B można montować w pozycji poziomej lub pionowej, ale nie dołem do góry (skala nie może być skierowana w dół) – może to nieznacznie wpływać na punkt przełączania.
• W celu uniknięcia zablokowania przyłącza ciśnieniowego wskutek zabrudzenia w instalacji należy zapewnić odpowiednie środki zapobiegawcze (np. sitko dokładne lub filtr).
• Króciec do pomiaru ciśnienia w QPLx5 można otworzyć kluczem imbusowym 3 mm.

Akcesoria (opcjonalnie)

• AGA65 (BPZ:AGA65): wtyczka połączeniowa wg DIN EN 175301-803-A, dla przewodu o średnicy zewnętrznej Ø 4,5…11 mm i przekroju żył do maks. 1,5 mm².

Podsumowanie

Siemens QPL25.150B to wytrzymały, kompaktowy detektor ciśnienia do zastosowań palnikowych, przeznaczony do nadzoru gazu lub powietrza. Oferuje nastawny zakres 0,5…15 kPa, styk przełączający COM/NO/NC, automatyczne resetowanie oraz obudowę o klasie szczelności IP54, co czyni go praktycznym elementem zabezpieczenia i kontroli ciśnienia w armaturze gazowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania dyrektyw i przepisów: Dyrektywa niskonapięciowa 2014/35/UE, EMC 2014/30/UE oraz Rozporządzenie (UE) 2016/426 w sprawie urządzeń spalających paliwa gazowe.
• Zgodność potwierdzono na podstawie norm EN 1854 oraz EN 60730-2-6.
• Urządzenie elektryczne i elektroniczne – nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie specjalistyczny, upoważniony personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać detektora ciśnienia, dokonywać manipulacji ani modyfikacji urządzenia.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Nie używać urządzenia w otoczeniu łatwopalnym lub wybuchowym, ponieważ istnieje niebezpieczeństwo pożaru lub wybuchu.
• Model QPL25.150B jest przeznaczony do monitorowania ciśnienia gazu lub powietrza w armaturze gazowej urządzeń spalających paliwa gazowe. Może pracować jako detektor ciśnienia minimalnego lub maksymalnego wyłącznie w zakresie przewidzianym przez producenta.
• Dla modelu QPL25.150B zakres ciśnienia pracy wynosi 0,5…15 kPa, a maksymalne ciśnienie robocze ciągłe 72 kPa. Przekroczenie dopuszczalnych parametrów może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia.
• Urządzenie należy montować wyłącznie poziomo lub pionowo, lecz nie pokrętłem w dół. Nieprawidłowa pozycja montażowa może wpływać na punkt przełączania.
• Należy skontrolować szczelność połączeń rurowych oraz zastosować środki zapobiegające zablokowaniu przyłącza ciśnieniowego wskutek zabrudzenia instalacji, np. sitko dokładne lub filtr.
• Model QPL25.150B montowany jest z użyciem przyłącza gwintowanego 1/4". Montaż należy wykonywać zgodnie z dokumentacją producenta. Maksymalny moment dokręcania wynosi 2,3 Nm.
• W razie uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. W zastosowaniach, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające wyciek gazu odpowiednio do ilości powietrza maks. 70 l/h.
• Urządzenia z uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• Punkt przełączania należy ustawiać zgodnie z dokumentacją producenta, a następnie sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania, z uwzględnieniem kierunku wzrostu lub spadku ciśnienia. Po regulacji należy ponownie założyć i zabezpieczyć osłonę.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia.
• Urządzenie eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -15 do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Stopień ochrony urządzenia: IP54. Klasa ochronności: II.
• W przypadku wymiany zaworu należy wymienić również detektor QPL25.150B. Nie zaleca się ponownego montażu urządzenia, nawet z nowymi uszczelkami w zaworze.
• Ze względu na trwałość znamionową producent zaleca wymianę urządzenia po wykonaniu ponad 50 000 cykli lub po upływie 10 lat użytkowania, w zależności od tego, co nastąpi wcześniej.
