QPL15.500B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 10..50kPa, przyłącze - pierścień

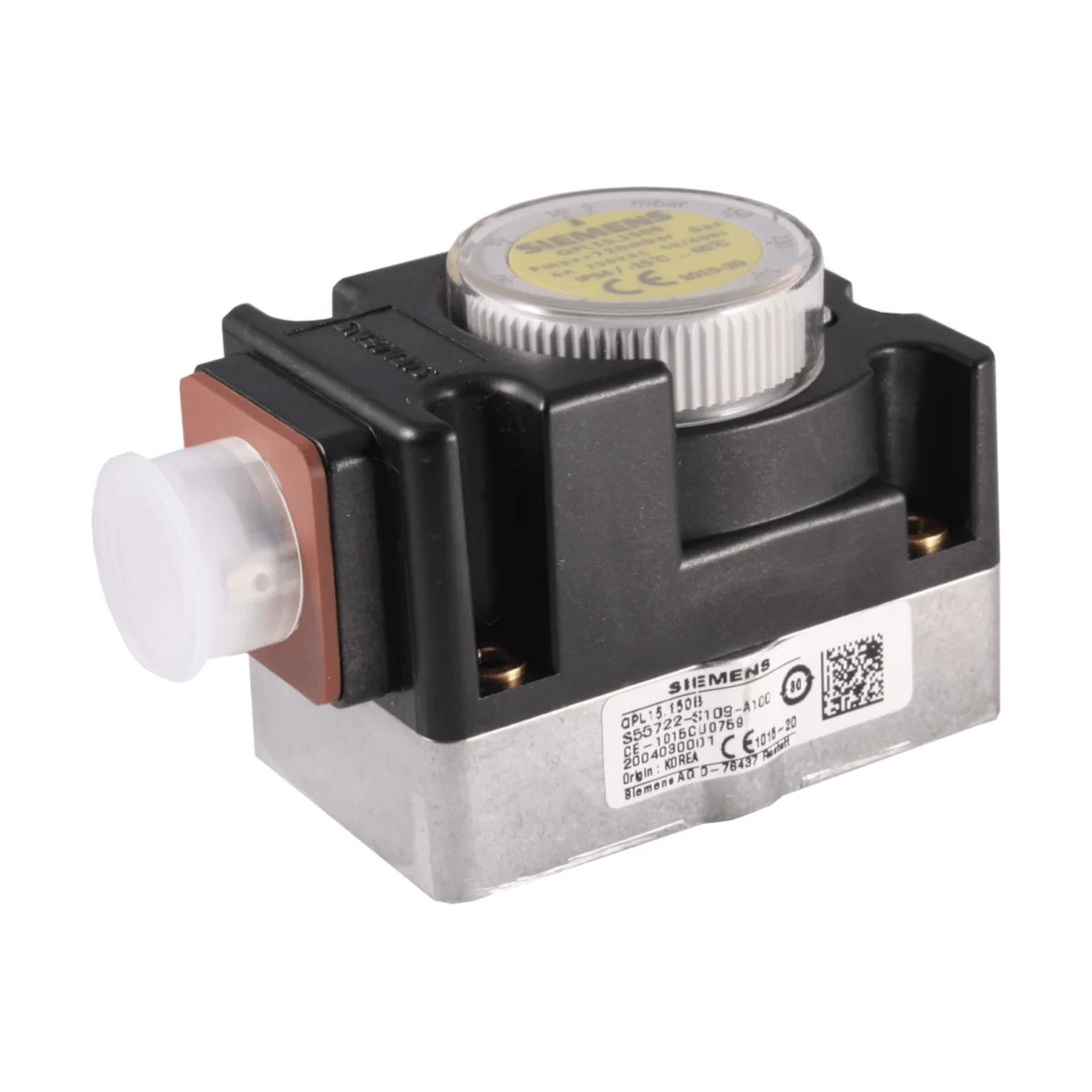

Siemens QPL15.500B to kompaktowy detektor ciśnienia (presostat) z automatycznym resetowaniem, przeznaczony do monitorowania ciśnienia gazu lub powietrza. W przypadku spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzrostu ciśnienia powyżej ustawionej wartości maksymalnej następuje rozłączenie lub przełączenie podłączonego obwodu. Model QPL15.500B oferuje nastawę w zakresie 10…50 kPa i jest przeznaczony m.in. do zastosowań w armaturze gazowej urządzeń spalających paliwa gazowe (palniki gazowe).

Najważniejsze cechy

• Producent: Siemens
• Model: QPL15.500B
• Typ urządzenia: kompaktowy detektor (czujnik/przełącznik) ciśnienia gazu lub powietrza
• Zakres nastawy ciśnienia pracy: 10…50 kPa
• Różnica przełączania: 2,5 kPa
• Ustawienie fabryczne: 10 kPa
• Ciśnienie robocze ciągłe (maks.): 72 kPa
• Funkcja: praca jako detektor ciśnienia minimalnego lub maksymalnego (w zależności od sposobu podłączenia)
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Obudowa: wytrzymałe tworzywo sztuczne, podstawa z ciśnieniowego odlewu aluminium
• Montaż QPL15: z użyciem o-ringu (o-ring i śruby samoformujące w komplecie)

Zastosowanie

• Monitorowanie ciśnienia powietrza lub ciśnienia gazu w armaturze gazowej urządzeń spalających paliwa gazowe (palników gazowych).
• Może być stosowany jako detektor ciśnienia minimalnego lub detektor ciśnienia maksymalnego.
• Przeznaczony do gazów z grupy 1 / 2 / 3 wg EN 437:2018 oraz dla mediów zgodnie z kartą danych (m.in. wodór i neutralne media gazowe); dodatkowo w danych technicznych podano: <1% H2 oraz <1% NH3 (patrz wskazówki w deklaracji producenta).

Funkcje i działanie

Nastawa punktu przełączania

• Punkt przełączania ustawia się pokrętłem regulacyjnym ze skalą pod osłoną.
• Aby zwiększyć nastawę ciśnienia – przekręcić pokrętło w prawo; aby zmniejszyć – przekręcić w lewo.
• Po ustawieniu zaleca się założenie i zabezpieczenie osłony, aby ograniczyć możliwość przestawienia przez osoby nieupoważnione.
• Punkt przełączania należy sprawdzić w aplikacji względem rzeczywistego, spodziewanego ciśnienia przełączania i w razie potrzeby skorygować (z uwzględnieniem kierunku wzrostu/spadku ciśnienia).

Praca jako detektor minimalny lub maksymalny

• Detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Podłączenie elektryczne

• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd łączeniowy: AC maks. 6 A (cosφ = 1), AC maks. 2 A (cosφ = 0,6), AC min. 20 mA; DC maks. 1 A, DC min. 20 mA
• Styki przełączające: COM, NO, NC
• Wtyczka połączeniowa (akcesorium): AGA65 (do zamówienia osobno), wtyczka wg DIN EN 175301-803-A, dla przewodów o średnicy Ø 4,5…11 mm, maks. 1,5 mm²

Dane techniczne (QPL15.500B)

• Zakres nastawy ciśnienia pracy: 10…50 kPa
• Różnica przełączania: 2,5 kPa
• Ustawienie fabryczne: 10 kPa
• Ciśnienie robocze ciągłe (maks.): 72 kPa
• Odchyłka ciśnienia przełączania: ±15% wartości zadanej (skala), przy pionowej pozycji membrany
• Stopień ochrony: IP54
• Klasa ochronności: II wg EN 60730-1:2016
• Masa (QPL15): ok. 155 g
• Położenie montażowe: poziomo lub pionowo, lecz nie pokrętłem w dół (skala nie może być skierowana w dół)
• Warunki pracy: -15…+60°C; wilgotność <95% r.h.; wysokość maks. 2000 m n.p.m.
• Transport / składowanie: -20…+80°C; wilgotność <95% r.h.
• Uwaga środowiskowa: nie wolno dopuścić do zroszenia, oblodzenia i dostania się wody
• Odporność mechaniczna: wibracje wg IEC 60068-2-6:2008 (10 m/s²); udary wg IEC 60068-2-27:2021 (100 m/s²)
• Klasyfikacja: wg EN 1854:2010 PSD-M (50 000 cykli)

Montaż (QPL15.500B)

• Sposób montażu: montaż z użyciem o-ringu; o-ring i śruby samoformujące znajdują się w komplecie.
• Detektor można montować w poziomie lub pionie, ale nie dołem do góry (skala nie może być skierowana w dół); może to mieć niewielki wpływ na punkt przełączania.
• W celu uniknięcia zablokowania przyłącza ciśnieniowego wskutek zabrudzenia instalacji należy zapewnić odpowiednie środki zapobiegawcze (np. montaż sitka dokładnego lub filtra).
• Króciec do pomiaru ciśnienia w QPLx5 można otworzyć kluczem imbusowym 3 mm.

Serwis i trwałość

• Ze względu na trwałość znamionową zaleca się wymianę detektora po wykonaniu ponad 50 000 cykli lub po upływie ok. 10 lat użytkowania (zgodnie z warunkami z karty danych).
• W razie wymiany zaworu należy wymienić również detektor.

Normy i zgodność

• Zastosowane dyrektywy: 2014/35/EC (LVD), EU/2016/426 (GAR), 2014/30/UE (EMC – odporność na zakłócenia)
• Normy: EN 1854, EN 60730-2-6
• Po zamontowaniu detektora ciśnienia w urządzeniu należy sprawdzić spełnienie wymogów dotyczących emisji EMC.

Podsumowanie

Siemens QPL15.500B to wytrzymały, kompaktowy detektor ciśnienia do zastosowań gazowych i powietrznych, oferujący regulowany punkt przełączania 10…50 kPa, automatyczne resetowanie oraz obudowę o stopniu ochrony IP54. Montaż z użyciem o-ringu (elementy montażowe w komplecie) i możliwość pracy jako czujnik ciśnienia minimalnego lub maksymalnego czynią go praktycznym rozwiązaniem do monitorowania ciśnienia w układach palnikowych i armaturze gazowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model QPL15.500B posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe oraz dyrektywy EMC 2014/30/UE.
• Zgodność urządzenia potwierdzono w oparciu o normy EN 1854 oraz EN 60730-2-6.
• Urządzenie zawiera elementy elektryczne i elektroniczne, dlatego nie wolno go wyrzucać z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z obowiązującymi przepisami lokalnymi.
• Produkt przeznaczony jest do monitorowania ciśnienia gazu lub powietrza w armaturze gazowej urządzeń spalających paliwa gazowe. Stosować wyłącznie zgodnie z dokumentacją producenta i przewidzianym zastosowaniem.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny, upoważniony personel.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Niewyłączenie instalacji grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać detektora ciśnienia, wykonywać manipulacji ani modyfikacji urządzenia.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Nie używać urządzenia w otoczeniu łatwopalnym lub wybuchowym ze względu na ryzyko pożaru lub wybuchu.
• Urządzenie należy montować wyłącznie w pozycji poziomej lub pionowej, lecz nie pokrętłem/skalą skierowanymi w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• Połączenia rurowe należy sprawdzić pod kątem szczelności. W celu uniknięcia zablokowania przyłącza ciśnieniowego przez zabrudzenia należy stosować odpowiednie środki zapobiegawcze, np. sitko dokładne lub filtr.
• W przypadku uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. Produkty z uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W zastosowaniach, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające wyciek gazu w razie uszkodzenia obudowy odpowiednio do ilości powietrza maks. 70 l/h.
• Dla modelu QPL15.500B dopuszczalne ciśnienie robocze wynosi 72 kPa, a zakres ciśnienia pracy 10…50 kPa. Nie przekraczać parametrów określonych przez producenta.
• Urządzenie ma stopień ochrony IP54 i klasę ochronności II. Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia.
• Urządzenie należy eksploatować w warunkach określonych przez producenta: temperatura pracy od -15°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Punkt przełączania należy ustawiać zgodnie z dokumentacją producenta i każdorazowo sprawdzić w aplikacji względem rzeczywistego spodziewanego ciśnienia przełączania. Po regulacji należy ponownie założyć i zabezpieczyć osłonę.
• W razie wymiany zaworu należy wymienić również detektor QPL15.500B. Nie zaleca się ponownego montażu urządzenia, nawet z nowymi uszczelkami.
• Ze względu na trwałość znamionową zaleca się wymianę urządzenia po wykonaniu ponad 50 000 cykli lub po upływie 10 lat użytkowania, w zależności od tego, co nastąpi wcześniej.
