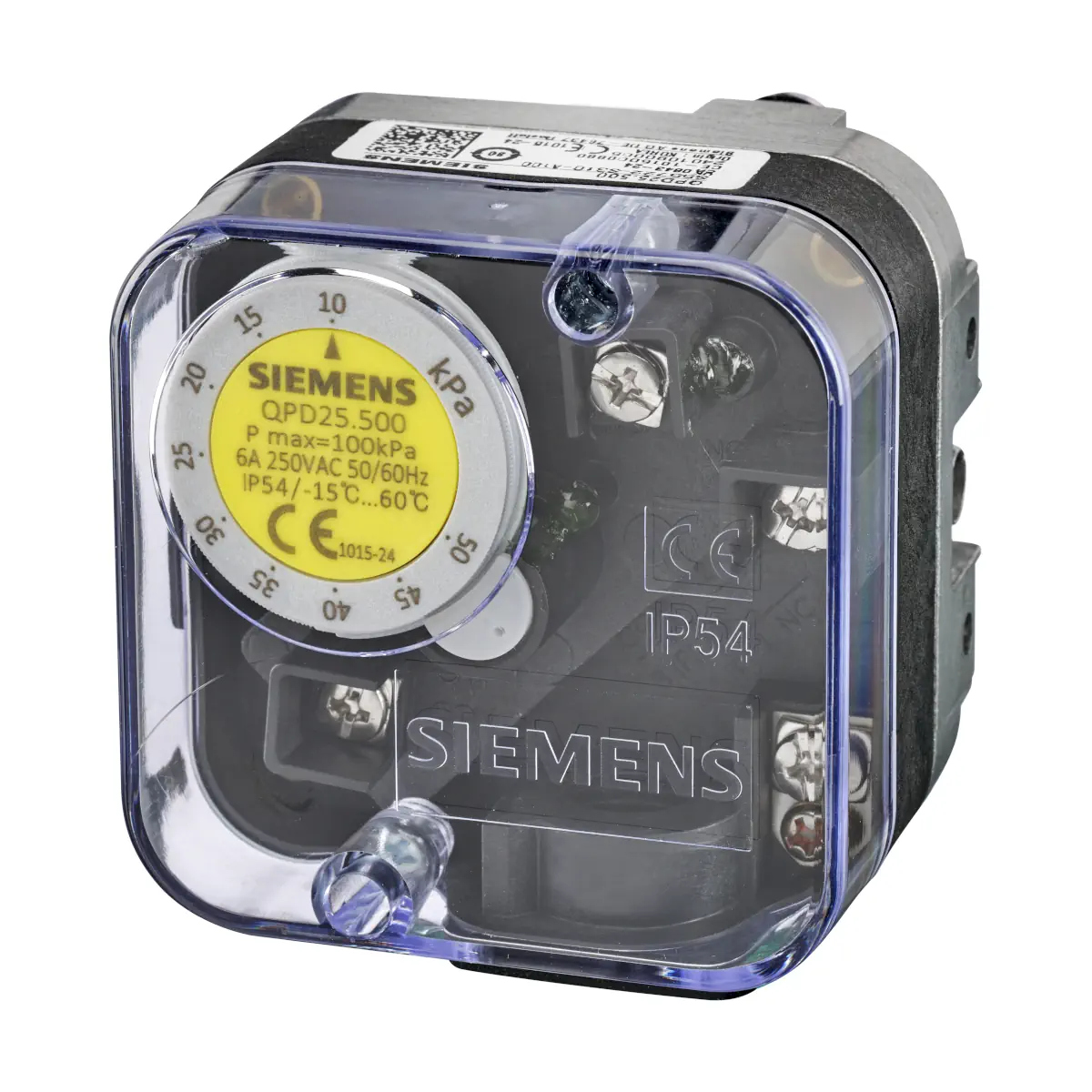

QPD25.050 Detektor ciśnienia do powietrza lub gazu 0,25…5 [kPa]

QPD25.050 to czujnik różnicy ciśnienia Siemens przeznaczony do monitorowania ciśnienia gazu/powietrza oraz natężenia przepływu gazu/powietrza. W przypadku spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzrostu ciśnienia powyżej ustawionej wartości maksymalnej, czujnik powoduje rozłączenie lub przełączenie podłączonego obwodu. Wersja QPD25.050 pracuje w zakresie nastawy 0,25…5 kPa i posiada automatyczne resetowanie.

Najważniejsze cechy

• Producent: Siemens
• Model: QPD25.050
• Numer magazynowy: S55722-S308-A100
• Typ: czujnik różnicy ciśnienia (powietrze / gaz) z przełączaniem styków
• Zakres ciśnienia pracy (nastawy): 0,25…5 kPa
• Różnica przełączania: 0,2 kPa
• Ustawienie fabryczne: 0,5 kPa
• Dozwolone ciśnienie robocze: 50 kPa
• Ciągłe ciśnienie robocze: maks. 50 kPa
• Stopień ochrony: IP54
• Ustawiany punkt przełączania (pokrętło ze skalą pod osłoną)
• Automatyczne resetowanie
• Przyłącza: gwint 1/4” lub 1/8”
• Dławnica kablowa: M20 x 1,5 (brak w zestawie)
• Waga: ok. 226 g
• Średnica wewnętrzna węża: < 5 mm

Zastosowanie

QPD25.050 jest przeznaczony do monitorowania ciśnienia lub przepływu gazu/powietrza w urządzeniach zużywających olej lub gaz, takich jak palniki, kotły i piece. Czujnik może pracować jako czujnik różnicy ciśnienia powietrza oraz jako czujnik różnicy ciśnienia gazu (ciśnienie bezwzględne).

Funkcje i działanie

Przełączanie styków (MIN / MAX)

• Czujnik ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Czujnik ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Ustawianie punktu przełączania

• W celu ustawienia punktu przełączania należy zdjąć osłonę.
• Aby zwiększyć ciśnienie przełączania: przekręcić pokrętło ze skalą w prawo.
• Aby zmniejszyć ciśnienie przełączania: przekręcić pokrętło ze skalą w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę (ochrona przed przestawieniem przez osoby nieupoważnione).
• Uwaga: ustawiony wstępnie punkt przełączania należy sprawdzić podczas ostatecznej instalacji.

Medium

• Powietrze
• Inne neutralne media gazowe
• Gaz: maks. 1% H₂S oraz maks. 1% NH₃

Podłączenie elektryczne

• Zaciski: 1 = NC, 2 = NO, 3 = COM
• Napięcie przełączania: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd przełączania: AC maks. 6 A (cosφ 1), AC maks. 2 A (cosφ 0,6), DC maks. 1 A
• Minimalny prąd przełączania: AC min. 20 mA, DC min. 20 mA
• Moc łączeniowa: 750 VA
• Dławnica: M20 x 1,5 (do montażu we własnym zakresie)

Dane techniczne

• Zakres temperatur (praca): -15…+60°C
• Zakres temperatur (transport / składowanie): -20…+80°C
• Wilgotność: <95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Odchyłka ciśnienia przełączania: ±15% (w odniesieniu do wartości zadanej na skali; pionowa pozycja membrany)
• Zmiana ustawionej wartości z biegiem czasu użytkowania: ±15%
• Warunki mechaniczne: odporność na drgania wg IEC 60068-2-6 (10 m/s²); odporność na wstrząsy wg IEC 60068-2-27 (100 m/s²)
• Stopień ochrony: IP54
• Klasa ochronności: II (zgodnie z EN 60730-1:2016)
• Klasyfikacja: PSD-M (50 000 cykli) zgodnie z EN 1854:2022

Montaż

• Montaż w poziomie lub w pionie, lecz nie dołem do góry (skala nie może być skierowana w dół) – położenie może wpływać na punkt przełączania, zwłaszcza przy niskich nastawach.
• Podłączenie do instalacji gazowej/powietrza przez gwint 1/4” lub 1/8”; wymagane zapewnienie szczelności instalacji.
• Maks. moment dokręcenia przyłącza: 2,3 Nm.
• Maks. moment dokręcenia zacisków elektrycznych: 0,5 Nm.
• Maks. moment dokręcenia pokrywy: 1 Nm.
• Maks. moment dokręcenia nakrętki dławnicy M20: 4,5 Nm.
• Należy podjąć środki, aby uniknąć zanieczyszczenia wlotu ciśnienia (np. montaż sitka lub filtra).
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.

Podsumowanie

Siemens QPD25.050 to kompaktowy i regulowany czujnik różnicy ciśnienia do zastosowań w układach gazowych i powietrznych, z zakresem nastawy 0,25…5 kPa, różnicą przełączania 0,2 kPa oraz fabryczną nastawą 0,5 kPa. Stopień ochrony IP54, przyłącza 1/4” lub 1/8” oraz możliwość pracy jako czujnik MIN lub MAX sprawiają, że jest to praktyczne rozwiązanie do nadzoru ciśnienia i przepływu w urządzeniach takich jak palniki, kotły i piece.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zgodność potwierdzono na podstawie norm: EN 1854, EN 13611 oraz EN 60730-2-6.
• Urządzenie przeznaczone jest do nadzoru ciśnienia i przepływu powietrza lub gazu. Model QPD25.050 pracuje w zakresie ciśnienia roboczego 0,25…5 kPa.
• Produkt jest przeznaczony do integracji w urządzeniach przez producentów OEM. Przed użyciem należy zapoznać się z dokumentacją i stosować urządzenie zgodnie z obowiązującymi przepisami.
• Montaż, instalacja, okablowanie, regulacja i serwis mogą być wykonywane wyłącznie przez upoważniony, wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego z rozłączeniem wszystkich biegunów i zabezpieczyć instalację przed przypadkowym ponownym załączeniem. W przeciwnym razie istnieje ryzyko porażenia prądem.
• Nie otwierać zaplombowanych ani nitowanych części obudowy, nie ingerować w konstrukcję urządzenia i nie dokonywać jego modyfikacji.
• Upadek lub silny wstrząs mogą pogorszyć działanie funkcji bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Nie stosować urządzenia w atmosferach zawierających gazy łatwopalne lub wybuchowe.
• Urządzenie należy montować zgodnie z krajowymi przepisami bezpieczeństwa oraz zapewnić szczelność instalacji.
• Należy zapobiegać zanieczyszczeniu króćców ciśnieniowych, np. przez zastosowanie drobnej siatki lub filtra.
• Urządzenie można montować wyłącznie poziomo lub pionowo. Montaż w pozycji podwieszonej jest niedopuszczalny.
• Uszkodzenie plastikowej obudowy może spowodować wyciek gazu.
• Podczas montażu przyłączy ciśnieniowych należy stosować się do zaleceń producenta; maksymalny moment dokręcania przyłącza wynosi 2,3 Nm.
• Do wprowadzenia przewodu należy zastosować dławnicę kablową M20 x 1,5. Dławnica nie znajduje się w komplecie z urządzeniem.
• Przewody należy podłączać do zacisków 1, 2 i 3 zgodnie ze schematem producenta oraz podłączyć przewód ochronny.
• Ustawiony punkt przełączania należy zweryfikować w końcowej instalacji, a pokrywę po regulacji ponownie zamontować i zabezpieczyć przed nieuprawnioną ingerencją.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Stopień ochrony obudowy: IP54. Urządzenie należy eksploatować wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Dopuszczalne medium: powietrze, inne neutralne media gazowe oraz gaz, maks. 1% H2S i maks. 1% NH3.
• Po przekroczeniu 50 000 cykli pracy lub 10 lat użytkowania od daty produkcji urządzenie musi zostać wymienione przez upoważniony personel. Nie zaleca się ponownej instalacji zdemontowanego urządzenia.
• Przy wymianie innych elementów doprowadzających gaz lub powietrze zaleca się również wymianę presostatu.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
