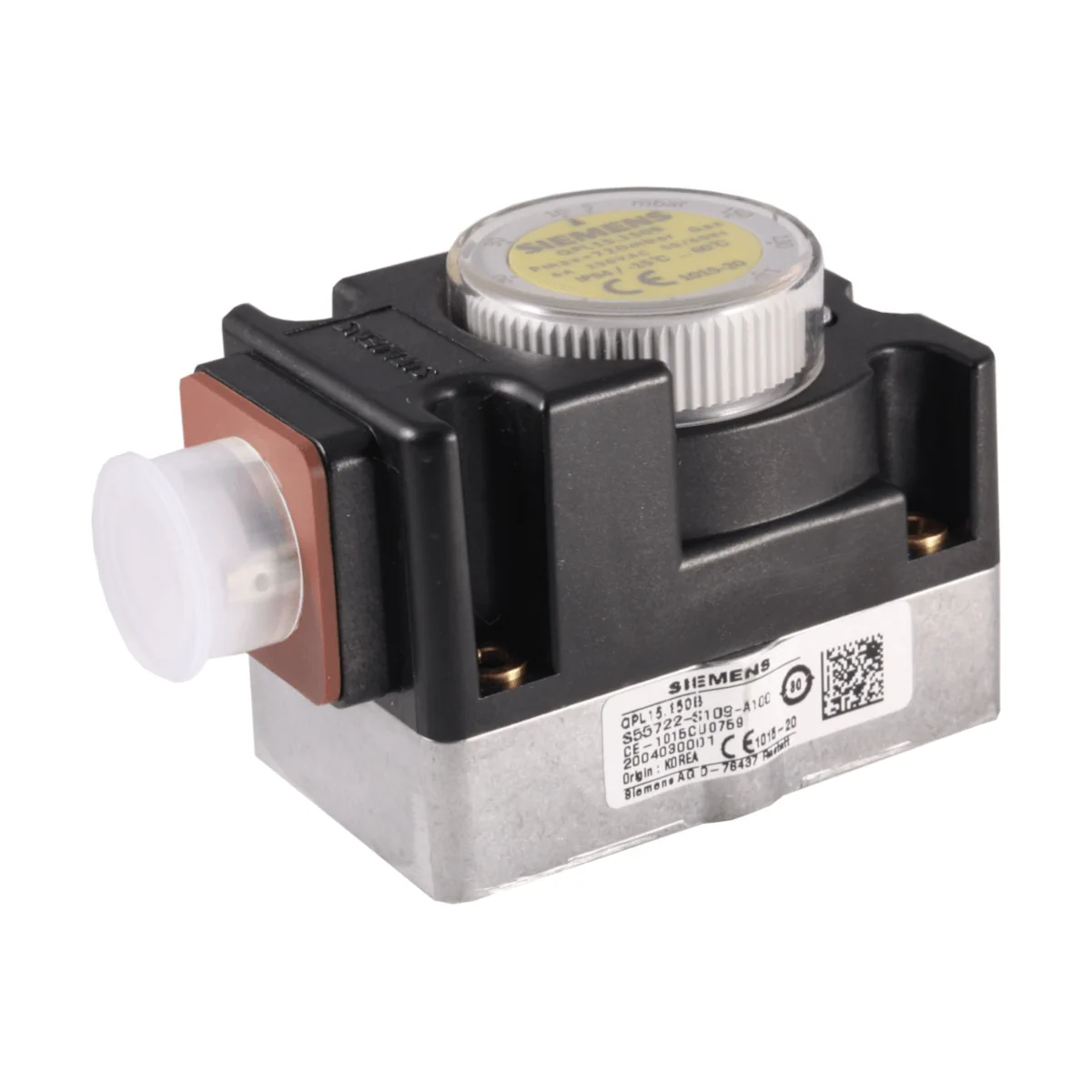

QPL15.010B Detektor ciśnienia powietrza lub gazu w ścieżkach gazowych urządzeń opalanych gazem, 0,2..1kPa, przyłącze - pierścień

QPL15.010B to kompaktowy detektor ciśnienia firmy Siemens, przeznaczony do monitorowania ciśnienia gazu lub powietrza w armaturze gazowej urządzeń spalających paliwa gazowe. W przypadku spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzrostu ciśnienia powyżej ustawionej wartości maksymalnej detektor rozłącza lub przełącza podłączony obwód. Model QPL15.010B posiada ustawiany zakres ciśnienia 0,2…1 kPa i jest wykonany w wersji montażowej z o-ringiem.

Najważniejsze cechy

• Producent: Siemens
• Model: QPL15.010B
• Typ: kompaktowy detektor (presostat) ciśnienia gazu / powietrza
• Zastosowanie: monitorowanie ciśnienia w armaturze gazowej urządzeń spalających paliwa gazowe (np. palniki gazowe)
• Zakres ciśnienia pracy (nastawa): 0,2…1 kPa
• Różnica przełączania: 0,15 kPa
• Ustawienie fabryczne: 0,2 kPa
• Dozwolone ciśnienie robocze / ciśnienie robocze ciągłe: maks. 72 kPa
• Automatyczne resetowanie
• Stopień ochrony: IP54
• Klasa ochronności: II (wg EN 60730-1:2016)

Zastosowanie

QPL15.010B służy do monitorowania ciśnienia powietrza lub gazu i może pracować jako:

• detektor ciśnienia minimalnego (reakcja przy spadku ciśnienia poniżej nastawy),
• detektor ciśnienia maksymalnego (reakcja przy wzroście ciśnienia powyżej nastawy).

Detektor jest przeznaczony do gazów z grupy 1 / 2 / 3 wg EN 437:2018 oraz <1% H2 i <1% NH3.

Funkcje i działanie

Ustawianie punktu przełączania

• Punkt przełączania ustawia się pokrętłem regulacyjnym ze skalą znajdującym się pod osłoną.
• Aby zwiększyć wartość ciśnienia: przekręcić pokrętło w prawo.
• Aby zmniejszyć wartość ciśnienia: przekręcić pokrętło w lewo.
• Po nastawie należy założyć i zabezpieczyć osłonę, aby ograniczyć ryzyko przestawienia przez osoby nieupoważnione.

Praca jako detektor minimalny lub maksymalny (styki NO/NC)

• Detektor ciśnienia minimalnego: gdy ciśnienie spadnie poniżej nastawy, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Detektor ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej nastawy, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Podłączenie elektryczne i okablowanie

• Styki przełączające: COM, NO, NC
• Oznaczenia zacisków: 1 = NC, 2 = NO, 3 = COM
• Zalecane podłączenie: wtyczką AGA65 (akcesorium, do zamówienia osobno), wg DIN EN 175301-803-A
• AGA65 – parametry przewodu: Ø 4,5…11 mm / maks. 1,5 mm²

Dane techniczne (QPL15.010B)

• Napięcie łączeniowe: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd łączeniowy:
  • AC (skuteczne) maks. 6 A (przy cosφ = 1)
  • AC (skuteczne) maks. 2 A (przy cosφ = 0,6)
  • AC (skuteczne) min. 20 mA
  • DC maks. 1 A
  • DC min. 20 mA
• Zakres ciśnienia pracy (nastawa): 0,2…1 kPa
• Różnica przełączania: 0,15 kPa
• Ustawienie fabryczne: 0,2 kPa
• Ciśnienie robocze ciągłe: maks. 72 kPa
• Odchyłka ciśnienia przełączania: ±15% (w odniesieniu do wartości zadanej skali, przy pionowej pozycji membrany)
• Stopień ochrony: IP54
• Masa: ok. 155 g
• Warunki pracy: -15…+60°C; wilgotność <95% r.h.
• Transport / składowanie: -20…+80°C; wilgotność <95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Uwaga środowiskowa: nie wolno dopuścić do zroszenia, oblodzenia i dostania się wody
• Klasyfikacja: wg EN 1854:2010, PSD-M (50 000 cykli)

Montaż

• Położenie montażowe: poziomo lub pionowo, lecz nie pokrętłem w dół (skala nie może być skierowana w dół); może to mieć niewielki wpływ na punkt przełączania.
• Sposób montażu (QPL15.010B): montaż z użyciem o-ringu; o-ring i śruby samoformujące znajdują się w komplecie.
• Króciec do pomiaru ciśnienia: można otworzyć kluczem imbusowym 3 mm.
• Moment dokręcenia: maks. 2,3 Nm.
• Zalecane jest zapewnienie ochrony przyłącza ciśnieniowego przed zabrudzeniami w instalacji (np. poprzez zastosowanie sitka dokładnego lub filtra).

Serwis i trwałość

• Ze względu na trwałość znamionową (wg AFECOR) zalecana jest wymiana po > 50 000 cykli lub po 10 latach użytkowania (od daty produkcji).
• W razie wymiany zaworu zaleca się wymienić również QPL15.010B.

Podsumowanie

Siemens QPL15.010B to kompaktowy detektor ciśnienia do gazu i powietrza z nastawą 0,2…1 kPa, przeznaczony do zastosowań w armaturze gazowej urządzeń spalających paliwa gazowe. Ustawiany punkt przełączania, automatyczne resetowanie, solidna konstrukcja (obudowa z tworzywa sztucznego z podstawą z ciśnieniowego odlewu aluminium) oraz IP54 czynią go praktycznym rozwiązaniem do realizacji funkcji monitorowania ciśnienia minimalnego lub maksymalnego w aplikacjach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe oraz dyrektywy EMC 2014/30/UE.
• Zgodność potwierdzono na podstawie norm EN 1854 oraz EN 60730-2-6.
• Urządzenie przeznaczone jest do monitorowania ciśnienia powietrza lub gazu w armaturze gazowej urządzeń spalających paliwa gazowe. Dla modelu QPL15.010B zakres ciśnienia pracy wynosi 0,2…1 kPa.
• Produkt jest przeznaczony wyłącznie do gazów grupy 1 / 2 / 3 wg EN 437, wodoru oraz innych neutralnych mediów gazowych, zgodnie z dokumentacją producenta.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie specjalistyczny, upoważniony personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Zabronione jest otwieranie detektora ciśnienia, wykonywanie przeróbek, manipulacji lub modyfikacji urządzenia.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Nie używać urządzenia w otoczeniu łatwopalnym lub wybuchowym, ponieważ istnieje niebezpieczeństwo pożaru lub wybuchu.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Urządzenie należy montować wyłącznie w pozycji poziomej lub pionowej, lecz nie pokrętłem/skalą w dół. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania.
• Połączenia rurowe należy skontrolować pod kątem szczelności. W celu uniknięcia zablokowania przyłącza ciśnieniowego przez zabrudzenia należy stosować odpowiednie środki ochronne, np. sitko dokładne lub filtr.
• W przypadku uszkodzenia obudowy z tworzywa sztucznego może dojść do wycieku gazu. Egzemplarze z uszkodzeniami zewnętrznymi należy natychmiast wymienić.
• W zastosowaniach, w których może dojść do przekroczenia ciśnienia zasilania gazu 60 kPa, należy przewidzieć środki ograniczające wyciek gazu w razie uszkodzenia obudowy odpowiednio do ilości powietrza maks. 70 l/h.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia.
• Urządzenie posiada klasę ochronności II oraz stopień ochrony IP54. Stosować wyłącznie w warunkach otoczenia zgodnych z dokumentacją producenta.
• Dopuszczalna temperatura pracy wynosi od -15 do +60°C, a maksymalna wysokość instalacji 2000 m n.p.m.
• Punkt przełączania należy ustawiać zgodnie z dokumentacją i każdorazowo sprawdzić w rzeczywistej aplikacji względem spodziewanego ciśnienia przełączania. Po regulacji osłonę należy ponownie założyć i zabezpieczyć przed ingerencją osób nieupoważnionych.
• Przy wymianie zaworu należy wymienić również detektor QPL15.010B. Nie zaleca się ponownego montażu, nawet z nowymi uszczelkami w zaworze.
• Po osiągnięciu trwałości znamionowej 50 000 cykli lub po upływie 10 lat użytkowania od daty produkcji urządzenie powinno zostać wymienione przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu.
