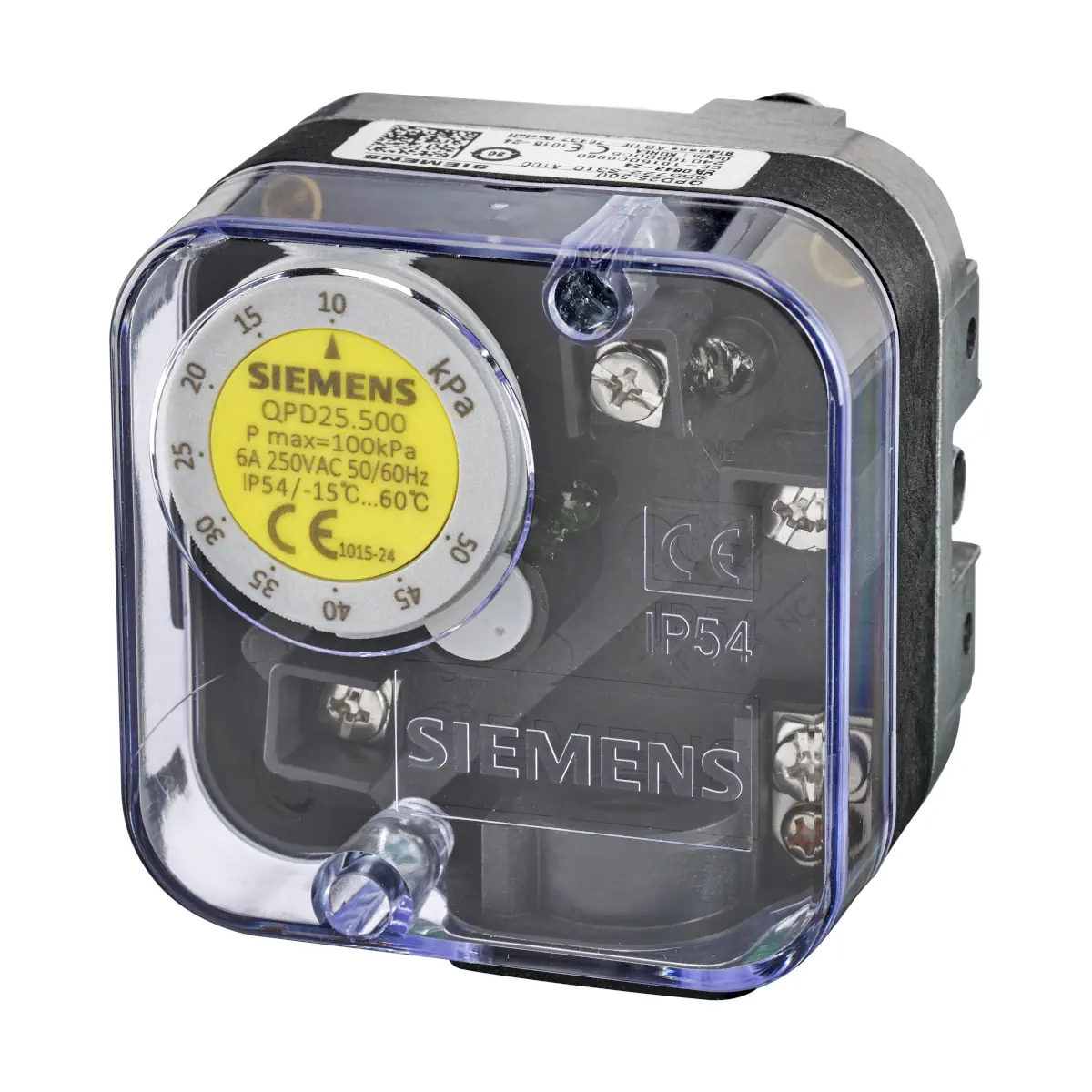

QPD25.150 Detektor ciśnienia do powietrza lub gazu 3…15 [kPa]

QPD25.150 to czujnik różnicy ciśnienia (presostat) firmy Siemens, przeznaczony do monitorowania ciśnienia gazu/powietrza oraz natężenia przepływu gazu/powietrza w urządzeniach spalających olej lub gaz (np. palniki, kotły, piece). Przy spadku ciśnienia poniżej ustawionej wartości minimalnej lub wzroście ciśnienia powyżej ustawionej wartości maksymalnej następuje rozłączenie lub przełączenie podłączonego obwodu. Wersja QPD25.150 oferuje regulowany zakres 3…15 kPa oraz automatyczne resetowanie.

Najważniejsze cechy

• Producent: Siemens
• Model: QPD25.150
• Typ: czujnik różnicy ciśnienia / presostat do powietrza i gazu
• Zastosowanie: monitoring ciśnienia i przepływu gazu/powietrza w urządzeniach spalających olej lub gaz
• Zakres ciśnienia pracy (nastawa): 3…15 kPa
• Różnica przełączania (histereza): 0,6 kPa
• Ustawienie fabryczne: 3 kPa
• Dozwolone ciśnienie robocze: 50 kPa
• Ciśnienie robocze ciągłe: maks. 50 kPa
• Automatyczne resetowanie
• Stopień ochrony: IP54
• Odchyłka ciśnienia przełączania: ±15% (w odniesieniu do wartości zadanej ze skali; pionowa pozycja membrany)
• Masa: ok. 226 g
• Numer magazynowy: S55722-S309-A100
• Średnica wewnętrzna węża: < 5 mm

Zastosowanie

• Do monitorowania ciśnienia gazu/powietrza lub natężenia przepływu gazu/powietrza w urządzeniach zużywających olej lub gaz (palniki, kotły, piece).
• Może pracować jako czujnik różnicy ciśnienia powietrza.
• Może być używany jako czujnik różnicy ciśnienia gazu (ciśnienie bezwzględne).

Funkcje i działanie

Styk przełączny (COM / NO / NC) – praca jako czujnik minimalny lub maksymalny

• Czujnik ciśnienia minimalnego: gdy ciśnienie spadnie poniżej ustawionej wartości, następuje otwarcie zestyku NO i zamknięcie zestyku NC.
• Czujnik ciśnienia maksymalnego: gdy ciśnienie wzrośnie powyżej ustawionej wartości, następuje otwarcie zestyku NC i zamknięcie zestyku NO.

Nastawa punktu przełączania

• Aby ustawić punkt przełączania, należy zdjąć osłonę.
• Zwiększanie ciśnienia: przekręcić pokrętło ze skalą w prawo.
• Zmniejszanie ciśnienia: przekręcić pokrętło ze skalą w lewo.
• Po ustawieniu należy założyć i zabezpieczyć osłonę, aby chronić nastawę przed przestawieniem przez osoby nieupoważnione.
• Uwaga: ustawiony wstępnie punkt przełączania należy sprawdzić podczas ostatecznej instalacji.

Podłączenie elektryczne

• Napięcie przełączania: AC (skuteczne) maks. 250 V; DC 24…48 V
• Prąd przełączania:
  • AC (skuteczne) maks. 6 A (cosφ 1)
  • AC (skuteczne) maks. 2 A (cosφ 0,6)
  • AC (skuteczne) min. 20 mA
  • DC maks. 1 A
  • DC min. 20 mA
• Moc łączeniowa: 750 VA
• Zaciski: 3 (styk przełączny)
  • 1: NC
  • 2: NO
  • 3: COM

Dane techniczne (QPD25.150)

• Zakres ciśnienia pracy (nastawa): 3…15 kPa
• Różnica przełączania: 0,6 kPa
• Ustawienie fabryczne: 3 kPa
• Ciśnienie robocze ciągłe: maks. 50 kPa
• Dozwolone ciśnienie robocze: 50 kPa
• Odchyłka ciśnienia przełączania: ±15% (od wartości zadanej ze skali; pionowa pozycja membrany)
• Zmiana ustawionej wartości z biegiem czasu użytkowania: ±15%
• Medium: powietrze, inne neutralne media gazowe i gaz (maks. 1% H₂S, maks. 1% NH₃)
• Stopień ochrony: IP54
• Klasa ochronności: II (zgodnie z EN 60730-1:2016)
• Klasa funkcji regulacji i klasa funkcji sterowania: B (zgodnie z EN 13611:2019)
• Klasyfikacja: PSD-M (50 000 cykli), zgodnie z EN 1854:2022
• Masa: ok. 226 g

Warunki otoczenia

• Praca: -15…+60°C; wilgotność <95% wilg. wzgl.; wysokość montażu maks. 2000 m n.p.m.
• Transport: -20…+80°C; wilgotność <95% wilg. wzgl.
• Składowanie: -20…+80°C; wilgotność <95% wilg. wzgl.
• Uwaga: nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.
• Odporność na drgania: zgodnie z IEC 60068-2-6:2008 (10 m/s²)
• Odporność na wstrząsy: zgodnie z IEC 60068-2-27:2021 (100 m/s²)

Montaż i podłączenie do instalacji

• Położenie montażowe: poziome lub pionowe, lecz nie dołem do góry (skala nie może być skierowana w dół), ponieważ może to wpływać na punkt przełączania (szczególnie przy niskich ciśnieniach).
• Przyłącze: możliwość podłączenia za pomocą gwintu ¼” lub 1/8”.
• Moment dokręcenia przyłącza: maks. 2,3 Nm.
• Zadbać o szczelną instalację oraz środki ograniczające zanieczyszczenia wlotu ciśnienia (np. sitko lub filtr).
• Dławnica kablowa: M20 (brak w zestawie); moment dokręcenia nakrętki dławnicy maks. 4,5 Nm.
• Podłączenie przewodów do zacisków 1, 2, 3: moment dokręcenia maks. 0,5 Nm.
• Pokrywa: moment dokręcenia maks. 1 Nm.

Serwis i trwałość

• W przypadku wymiany komponentów instalacji zasilania gazem/powietrzem należy wymienić również czujnik QPD25.
• Zaleca się wymianę po wykonaniu ponad 50 000 cykli lub po upływie 10 lat użytkowania (ponowny montaż nie jest zalecany).

Normy i zgodność

• Dyrektywy: 2014/35/UE (dyrektywa niskonapięciowa), (UE) 2016/426 (rozporządzenie w sprawie urządzeń spalających paliwa gazowe)
• Normy: EN 1854:2010, EN 13611, EN 60730-2-6

Podsumowanie

Siemens QPD25.150 to kompaktowy i wytrzymały czujnik różnicy ciśnienia do aplikacji gazowych i powietrznych, oferujący regulację w zakresie 3…15 kPa, automatyczne resetowanie oraz styk przełączny COM/NO/NC. Stopień ochrony IP54, dopuszczenie do ciągłego ciśnienia roboczego do 50 kPa oraz parametry łączeniowe do 250 V AC (i 24…48 V DC) sprawiają, że jest to praktyczne rozwiązanie do monitorowania warunków pracy w urządzeniach spalających olej lub gaz.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe. Urządzenie posiada oznaczenie CE.
• Zgodność potwierdzono na podstawie norm: EN 1854:2010, EN 13611 oraz EN 60730-2-6.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z lokalnymi przepisami.
• Produkt przeznaczony jest do nadzoru ciśnienia lub przepływu gazu/powietrza w urządzeniach olejowych lub gazowych, takich jak palniki, kotły i piece. Stosować wyłącznie zgodnie z dokumentacją producenta i przeznaczeniem.
• Montaż, instalacja, uruchomienie, regulacja i serwis mogą być wykonywane wyłącznie przez upoważniony, wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć urządzenie od zasilania sieciowego ze wszystkich biegunów i zabezpieczyć instalację przed przypadkowym ponownym włączeniem. Nieodłączenie zasilania grozi porażeniem prądem.
• Nie otwierać zaplombowanych ani zamkniętych nitami części urządzenia, nie ingerować w konstrukcję i nie modyfikować presostatu.
• Urządzenia, które zostały upuszczone lub narażone na uderzenie, nie wolno uruchamiać, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Nie stosować urządzenia w atmosferach z gazami łatwopalnymi lub wybuchowymi.
• Urządzenie należy instalować zgodnie z obowiązującymi przepisami krajowymi oraz dokumentacją producenta.
• Należy zapewnić szczelność instalacji. Uszkodzenie plastikowej obudowy może spowodować wyciek gazu.
• Należy zapobiegać zanieczyszczeniu króćca ciśnieniowego, na przykład poprzez zastosowanie drobnej siatki lub filtra.
• Produkt QPD25.150 wolno montować wyłącznie poziomo lub pionowo. Montaż w pozycji wiszącej jest niedopuszczalny. Nieprawidłowa pozycja montażu może wpływać na punkt przełączania, szczególnie przy niskich nastawach ciśnienia.
• Podłączenie procesowe należy wykonać wyłącznie przez przyłącza 1/4" lub 1/8", zgodnie z dokumentacją producenta. Podczas montażu należy przestrzegać maksymalnych momentów dokręcania podanych przez producenta.
• Przewody należy podłączyć do zacisków 1, 2 i 3 zgodnie ze schematem połączeń producenta oraz podłączyć przewód ochronny.
• Do wprowadzenia przewodu należy zastosować dławik kablowy M20; element ten nie wchodzi w zakres dostawy i musi być dobrany oraz zamontowany prawidłowo.
• Po ustawieniu punktu przełączania należy ponownie założyć i zabezpieczyć pokrywę, aby zapobiec nieuprawnionej ingerencji. Wstępnie ustawiony punkt przełączania musi zostać zweryfikowany w finalnej instalacji.
• Dla modelu QPD25.150 zakres ciśnienia roboczego wynosi 3...15 kPa, a dopuszczalne ciśnienie pracy 50 kPa. Nie przekraczać wartości dopuszczonych przez producenta.
• Urządzenie przeznaczone jest do pracy z powietrzem, innymi neutralnymi mediami gazowymi oraz gazem o maksymalnej zawartości 1% H2S i 1% NH3.
• Stopień ochrony obudowy wynosi IP54. Kondensacja, oblodzenie oraz wnikanie wody do urządzenia są niedopuszczalne.
• Produkt może pracować w temperaturze otoczenia od -15 °C do +60 °C. Dla magazynowania i transportu obowiązuje zakres od -20 °C do +80 °C. Dopuszczalna wilgotność wynosi poniżej 95% r.h.
• Maksymalna wysokość instalacji wynosi 2000 m n.p.m.
• Po osiągnięciu projektowanej trwałości urządzenie musi zostać wymienione przez upoważniony personel. Dla tego produktu trwałość projektowa wynosi 50 000 cykli startu palnika lub około 10 lat użytkowania od daty produkcji.
• Zaleca się wymianę urządzenia również przy wymianie innych elementów doprowadzających gaz lub powietrze. Nie zaleca się ponownego montażu wcześniej używanego egzemplarza.
